Для установки мебельного светильника часто недостаточно купить только сам источник света. В зависимости от его напряжения, мощности, количества точек освещения и способа управления могут понадобиться блок питания, выключатель или датчик, провода, разветвители и соединители. Подобрать все элементы в одной системе помогут комплектующие для мебельных светильников.
Из чего состоит система мебельного освещения

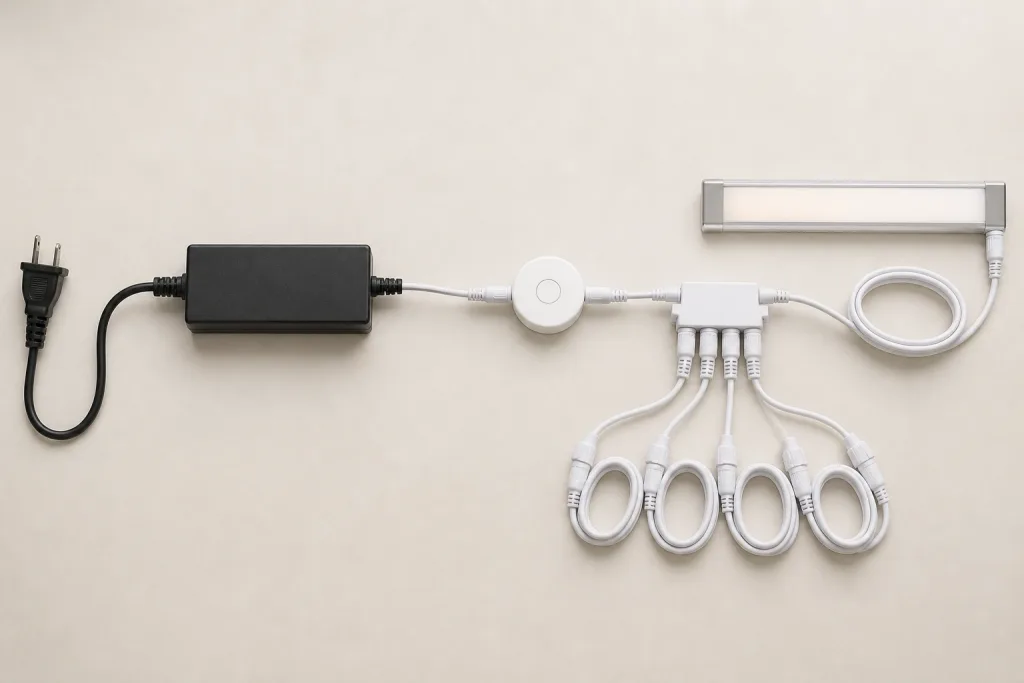

Один из распространённых вариантов низковольтной системы выглядит так: сеть 230 В → блок питания или драйвер → выключатель либо датчик → провода и соединители → светильник. Однако устройство управления может находиться и на стороне 230 В перед блоком питания — это зависит от его типа и схемы производителя. У светильников, работающих напрямую от сети, отдельный низковольтный блок питания обычно не нужен. В некоторых моделях выключатель, датчик, драйвер или кабель уже встроены, поэтому перед покупкой важно изучить комплектацию и инструкцию.
Для комплексного выбора светильников, лент и аксессуаров удобно перейти в раздел мебельного освещения.
Сначала определяем напряжение светильника
Рабочее напряжение указывается в характеристиках изделия и определяет весь набор комплектующих.
-
230 В. Светильник подключается к сети через штатный кабель или предусмотренное производителем клеммное соединение. Низковольтный блок питания для него не используют.
-
12 В или 24 В. Для таких моделей необходим совместимый блок питания, преобразующий сетевое напряжение в нужное значение.
Нельзя подключать светильник на 12 В к выходу 24 В и наоборот: это может привести к неправильной работе или поломке. Выходное напряжение блока питания должно соответствовать напряжению светильника. Выключатель или датчик выбирают с учётом того, где он установлен: устройство на входе блока должно быть рассчитано на 230 В, а устройство в низковольтной части — на 12 или 24 В соответственно.
Как подобрать блок питания по мощности
Для низковольтной подсветки сложите мощность всех подключаемых светильников и добавьте запас 15–25%. Например, если планируется установить четыре светильника по 4 Вт, суммарная нагрузка составит 16 Вт. Подойдёт источник питания мощностью не менее 19–20 Вт, а практичным выбором будет ближайшая подходящая модель с необходимым запасом.
| Что учитывать | Зачем это нужно |
|---|---|
| Выходное напряжение | Должно точно соответствовать светильникам: 12 В или 24 В |
| Мощность | Должна превышать суммарную нагрузку системы на рекомендуемый запас |
| Количество подключений | Определяет необходимость разветвителя или распределителя |
| Место установки | Влияет на габариты, вентиляцию и длину кабелей |
Подходящие по назначению блоки питания выбирайте с учётом не только мощности, но также выходного напряжения и типа разъёмов конкретной системы.
Какой выключатель или датчик выбрать
Способ управления подбирают под место установки и привычный сценарий использования.
-
Клавишный выключатель — понятное решение для рабочей зоны кухни, полки или стеллажа.
-
Сенсорный выключатель — подходит для современной кухни, витрины и подсветки без выступающих клавиш.
-
Бесконтактный датчик — включает свет движением руки; удобен рядом с мойкой и на кухонном фартуке.
-
Концевой датчик — оптимален для шкафа: свет загорается при открывании двери и выключается при закрывании.
Проверьте допустимую нагрузку устройства, его рабочее напряжение и предусмотренное место в схеме — до или после блока питания. Если к одному выключателю подключается несколько светильников, их суммарная нагрузка не должна превышать допустимое для выключателя значение.
Провода, разветвители и соединители
Провода передают питание от блока к светильникам, удлинители позволяют увеличить расстояние, а разветвители помогают подключить несколько точек к одному источнику. В мебельном освещении светильники обычно подключают параллельно: каждый получает одинаковое рабочее напряжение, а неисправность одной ветви, как правило, не прерывает питание остальных.
Выбирайте коннекторы строго под конкретную серию оборудования: даже внешне похожие штекеры могут отличаться диаметром, полярностью и распиновкой. Для светодиодных лент и профилей также могут потребоваться комплектующие для профилей — заглушки, крепления и элементы для аккуратного монтажа.
Чек-лист совместимости перед покупкой
-
Уточните напряжение каждого светильника.
-
Сложите мощность всех точек освещения и заложите запас для блока питания.
-
Проверьте тип и количество разъёмов.
-
Измерьте расстояния между блоком питания, выключателем и светильниками.
-
Определите нужный способ включения: клавиша, касание, взмах руки или открывание фасада.
-
Уточните, в какой части схемы должен устанавливаться выключатель или датчик.
-
Предусмотрите доступ к блоку питания для проверки или замены.
-
Убедитесь, что условия монтажа соответствуют требованиям производителя и позволяют отводить тепло.
Если параметры уже известны, соберите подходящий набор в категории комплектующих для мебельных светильников.
Готовые комплекты и подбор по отдельным элементам
Готовый комплект для подключения мебельного светильника удобен, когда нужна стандартная подсветка одной зоны и важна быстрая совместимая установка. В нём могут быть предусмотрены основные элементы: светильник, источник питания, провод и устройство управления. Точный состав следует проверять в описании комплекта.
Отдельный подбор выгоднее для нестандартных проектов: подсветки длинной кухни, нескольких шкафов, витрины с разными расстояниями между точками или системы, которую планируется расширять. Такой подход также удобен при замене повреждённого кабеля, датчика или разветвителя без покупки всего комплекта заново.
Частые ошибки при подключении
-
Подключение светильника к блоку питания с неподходящим выходным напряжением.
-
Выбор источника питания без запаса по мощности.
-
Установка выключателя или датчика в неподходящую по напряжению часть схемы.
-
Использование несовместимых разъёмов или соединителей с другой полярностью.
-
Покупка слишком коротких проводов без учёта прокладки внутри корпуса мебели.
-
Размещение блока питания в закрытой нише без доступа и необходимого отвода тепла.
-
Подключение или разборка элементов под напряжением.
Работы с сетью 230 В выполняйте только при отключённом питании. Если требуется подключение к стационарной электропроводке или есть сомнения в схеме, лучше обратиться к квалифицированному электрику.
FAQ
Нужен ли блок питания для мебельного светильника?
Он нужен для низковольтных светильников на 12 В или 24 В, если подходящий источник питания не встроен в изделие. Модели, рассчитанные на 230 В, обычно подключаются к сети согласно инструкции производителя.
Как рассчитать мощность блока питания для нескольких светильников?
Сложите мощность всех светильников и прибавьте 15–25% запаса. Для нагрузки 16 Вт выбирайте блок питания мощностью не менее 19–20 Вт.
Можно ли подключить несколько мебельных светильников к одному выключателю?
Да, если схема предусматривает такое подключение, а выключатель или датчик, блок питания, провода и разветвитель рассчитаны на суммарную нагрузку всех светильников. Рабочее напряжение выключателя должно соответствовать той части цепи, в которой он установлен.
Подойдут ли соединители от другой серии светильников?
Не всегда. Совпадение внешнего вида разъёма не гарантирует совместимость по размеру, полярности и схеме контактов. Надёжнее использовать элементы одной серии или проверять их характеристики.
Какой датчик лучше выбрать для подсветки шкафа?
Для шкафа с распашными дверями обычно выбирают концевой датчик, который срабатывает при открывании фасада. Для шкафов-купе и открытых ниш может быть удобнее бесконтактный или сенсорный вариант.
Можно ли удлинить провод мебельного светильника?
Да, если использовать совместимый удлинитель или кабель подходящего сечения с правильными разъёмами. Длину рассчитывайте до монтажа, чтобы избежать лишних соединений.
Что проверить, если мебельный светильник не включается?
Проверьте наличие питания, соответствие выходного напряжения блока параметрам светильника, надёжность разъёмов, исправность выключателя или датчика, полярность низковольтного подключения и достаточность мощности блока питания.
