Одной светодиодной ленты недостаточно, чтобы получить безопасную, яркую и аккуратную подсветку мебели. Для рабочего комплекта важно совместить напряжение, мощность, способ управления и условия монтажа. В разделе комплектующих для светодиодных лент можно подобрать необходимые элементы для кухни, шкафа, витрины или декоративного освещения.

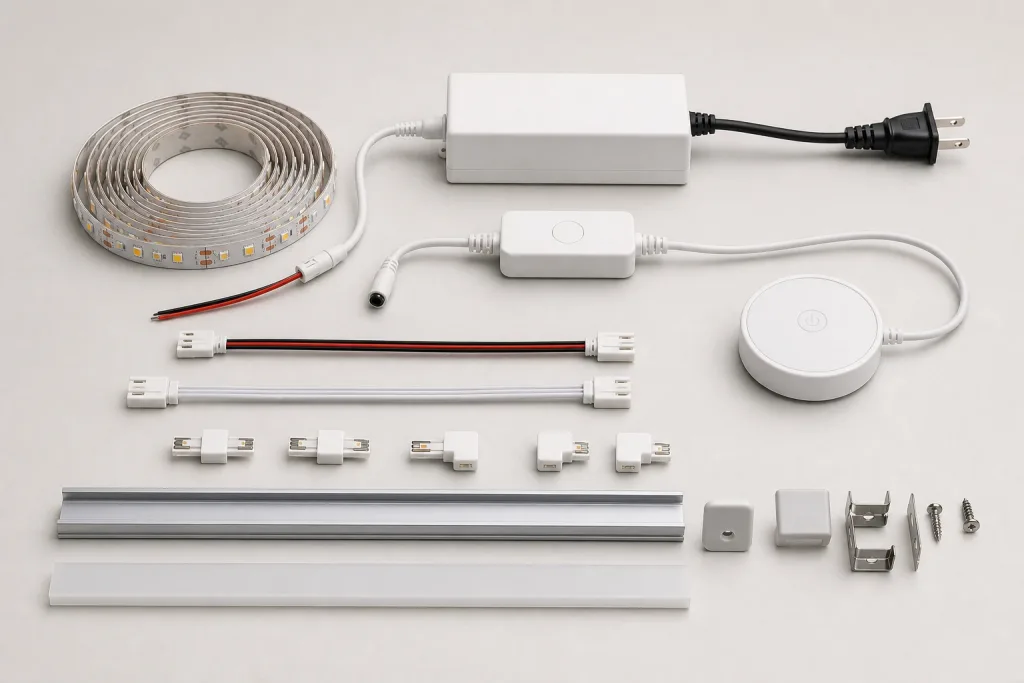

Из чего состоит комплект для светодиодной ленты
Базовая схема подключения выглядит так: сеть 220 В → блок питания → устройство управления → светодиодная лента. Состав комплекта зависит от конкретной задачи, но обычно включает следующие элементы.
- светодиодную ленту подходящего типа и напряжения;
- блок питания, преобразующий 220 В в 12 или 24 В;
- диммер, контроллер, сенсорный выключатель или датчик;
- провода для соединения компонентов;
- коннекторы либо материалы для пайки;
- алюминиевый профиль, рассеиватель, заглушки и крепления при открытом или мебельном монтаже.
Все решения для подсветки удобно рассматривать в общей категории мебельного освещения: это помогает заранее подобрать ленту, светильники и совместимую фурнитуру в едином стиле.
Сначала определяем тип и напряжение ленты
Подбор начинают с характеристик самой ленты. Наиболее распространены модели на 12 В и 24 В. Напряжение ленты и выходное напряжение блока питания должны полностью совпадать: лента 12 В работает только с источником 12 В, а модель 24 В — с источником 24 В.
Также учитывают тип свечения:
- одноцветная лента — для белой, теплой или цветной постоянной подсветки;
- CCT-лента — для регулировки температуры белого света;
- RGB-лента — для изменения цвета;
- RGBW-лента — для цветного света и отдельного качественного белого канала.
Перед покупкой коннекторов проверьте ширину платы ленты и количество контактных площадок. У одноцветной ленты обычно два контакта, у CCT — три, у RGB — четыре, у RGBW — пять.
Как рассчитать мощность блока питания
Мощность источника питания рассчитывают по формуле: мощность одного метра ленты × общая длина ленты + запас 20–30%. Запас нужен, чтобы блок не работал постоянно на предельной нагрузке и меньше нагревался.
Пример: лента потребляет 9,6 Вт на метр, а длина подсветки составляет 3 м. Получаем 28,8 Вт. С запасом 25% нужен блок питания не менее 36 Вт.
Другой пример: для 5 м ленты мощностью 14,4 Вт/м требуется 72 Вт. Оптимальный выбор — источник питания от 90 Вт.
Подходящие по мощности модели представлены в категории блоков питания. Для длинных линий не стоит запитывать всю ленту только с одного конца: может появиться заметное снижение яркости. В таких случаях используют параллельное подключение, подачу питания с двух сторон или несколько отдельных блоков.
Когда нужны контроллер, диммер и датчик
Устройство управления выбирают по сценарию использования подсветки.
- Диммер нужен для одноцветной ленты, если требуется менять яркость.
- CCT-контроллер позволяет регулировать яркость и температуру белого света.
- RGB- и RGBW-контроллеры управляют цветами, режимами и эффектами.
- Датчик движения удобен для подсветки проходов и гардеробных.
- Датчик открытия включает свет при открывании дверцы шкафа или выдвижного ящика.
Контроллер должен соответствовать напряжению ленты, ее типу и допустимой нагрузке. Если суммарная мощность ленты выше возможностей контроллера, потребуется усилитель или другая схема подключения.
Коннекторы или пайка: что выбрать
Коннекторы для светодиодной ленты помогают быстро собрать систему без пайки. Они удобны при монтаже внутри корпуса мебели, ремонте и временных соединениях. Однако контакт должен быть установлен точно: загрязненные площадки, перекос ленты или неподходящая ширина могут привести к миганию и нагреву соединения.
Пайка обычно надежнее при постоянном монтаже, особенно на участках с повышенной нагрузкой. Она требует навыка и аккуратной работы, чтобы не перегреть токопроводящие площадки.
При выборе соединителя проверьте:
- ширину ленты в миллиметрах;
- число контактов;
- тип ленты — одноцветная, CCT, RGB или RGBW;
- назначение: прямое соединение, угол, переход с проводом или соединение двух отрезков.
Как подобрать провода и избежать падения яркости
Длина кабеля и мощность нагрузки влияют на яркость ленты. Чем длиннее провод и выше потребление, тем больше риск потерь напряжения. Для коротких подключений внутри шкафа обычно достаточно компактного кабеля подходящего сечения, а для длинных и мощных линий нужен провод большего сечения.
Не соединяйте много длинных отрезков ленты последовательно. Лучше заранее определить точки питания и подвести к ним провода от блока или распределителя. Это особенно важно для яркой рабочей подсветки кухни и RGB-лент большой длины.
Подключение блока питания к сети 220 В должно выполняться с соблюдением требований электробезопасности. Если требуется стационарное подключение к электропроводке, обратитесь к квалифицированному специалисту.
Нужен ли алюминиевый профиль
Алюминиевый профиль не всегда обязателен, но для мебельной подсветки он часто является практичным решением. Профиль помогает отводить тепло, защищает ленту от пыли и механических повреждений, а также формирует ровную световую линию.
Для открытого монтажа обычно дополнительно подбирают матовый или прозрачный рассеиватель, заглушки и крепления. Подробнее о составе такой системы читайте в инструкции «Комплектующие для светодиодного профиля: что нужно для сборки и монтажа». Профиль особенно желателен для мощной ленты, рабочих зон кухни, стеклянных витрин и видимых участков подсветки.
Готовые комплекты для разных задач
| Задача | Что потребуется | Что проверить |
|---|---|---|
| Подсветка рабочей зоны кухни | Одноцветная лента, блок питания, выключатель или диммер, провод, профиль с рассеивателем | 12 или 24 В, мощность блока с запасом, защита от влаги при необходимости, достаточное охлаждение |
| Подсветка шкафа с датчиком открытия | Лента, блок питания, датчик открытия, провода, коннекторы или пайка, профиль | Совместимость датчика по напряжению и нагрузке, место установки датчика, длина кабеля |
| Декоративная RGB-подсветка | RGB-лента, блок питания, RGB-контроллер, четырехконтактные соединители, провода | Напряжение, число контактов, мощность контроллера и блока, способ управления |
Чек-лист совместимости перед покупкой
- Определите напряжение ленты: 12 или 24 В.
- Рассчитайте общую мощность и выберите блок с запасом 20–30%.
- Выберите контроллер, диммер или датчик по типу ленты и допустимой нагрузке.
- Проверьте ширину ленты и количество контактов для коннекторов.
- Запланируйте длину проводов и точки подачи питания.
- Учтите условия эксплуатации: нагрев, влажность, доступность для обслуживания.
- Подберите профиль, рассеиватель, заглушки и крепеж, если нужна аккуратная защищенная установка.
Собрать совместимый комплект проще, если выбирать все элементы в одной категории комплектующих для светодиодных лент и сверять технические параметры каждого устройства.
Связанные инструкции
Если вы устанавливаете отдельные точечные или накладные источники света, пригодится материал «Что нужно для подключения мебельного светильника». Для выбора датчиков, кабелей, креплений и других элементов такой системы также посмотрите комплектующие для мебельных светильников.
Текущее руководство посвящено именно подбору комплекта для светодиодной ленты: от блока питания и управления до проводов, соединителей и монтажа в профиль.
Часто задаваемые вопросы
Можно ли подключить светодиодную ленту напрямую к сети 220 В?
Обычную ленту на 12 или 24 В напрямую подключать к сети нельзя: ей необходим подходящий блок питания. Исключение составляют специальные ленты, конструктивно рассчитанные на 220 В, но для мебельной подсветки чаще используют низковольтные решения.
Какой запас мощности должен быть у блока питания?
Рекомендуемый запас составляет 20–30% от расчетной мощности ленты. Он снижает нагрузку на источник питания и помогает сохранить стабильную работу системы.
Можно ли использовать блок питания 24 В для ленты 12 В?
Нет. Напряжение должно совпадать. Подача 24 В на ленту 12 В может привести к ее повреждению.
Как выбрать коннектор по ширине и количеству контактов ленты?
Измерьте ширину платы ленты и посчитайте контактные площадки. Коннектор должен совпадать с обоими параметрами: например, для одноцветной ленты нужен двухконтактный соединитель, а для RGB — четырехконтактный.
Когда светодиодную ленту нужно подключать с двух сторон?
Это нужно для длинных или мощных участков, когда при питании с одного конца яркость к концу линии снижается. Двустороннее или параллельное питание помогает сделать свечение равномерным.
Обязательно ли устанавливать светодиодную ленту в алюминиевый профиль?
Нет, но профиль рекомендуется для мощной ленты, открытых участков и мебели, где важны охлаждение, защита и аккуратный внешний вид подсветки.
Что лучше для соединения ленты: коннектор или пайка?
Коннектор удобнее и быстрее для сборки без специального инструмента. Пайка обычно надежнее для постоянных соединений и участков с высокой нагрузкой.
Какой контроллер нужен для одноцветной, CCT и RGB-ленты?
Одноцветной ленте подходит диммер, CCT-ленте — CCT-контроллер, RGB-ленте — RGB-контроллер, а RGBW-ленте — модель с поддержкой RGBW. Во всех случаях необходимо проверить напряжение и допустимую мощность устройства.
