Система GTV AXIS PRO помогает собрать современный выдвижной ящик с металлическими боковинами, но точный результат начинается с правильных замеров корпуса. До подбора понадобятся внутренняя ширина и глубина модуля, толщина плит, доступная высота, тип фасада и назначение ящика. Выбрать совместимые элементы удобно в разделе выдвижные ящики GTV AXIS PRO. Все окончательные вычеты обязательно сверяйте с технической схемой конкретной длины и модификации системы.
Какие размеры нужно снять перед подбором GTV AXIS PRO
Измеряйте не внешний размер тумбы, а полезный проем внутри корпуса: именно между его боковыми стенками будет работать ящик. Даже разница в несколько миллиметров влияет на расчет деталей и установку направляющих.
- внутреннюю ширину корпуса в зоне монтажа ящика;
- внутреннюю глубину от передней кромки до задней стенки;
- толщину боковин, дна и задней стенки корпуса;
- доступную высоту проема и положение соседних фасадов;
- наличие труб, петель, розеток, крепежа и других препятствий;
- тип фасада: накладной, внутренний или с частичным наложением.
Проверяйте ширину в нескольких точках: у переднего края, в середине и у задней стенки. Если корпус имеет перекос, ориентируйтесь на наименьшее значение и сначала исправьте геометрию.
Как выбрать длину направляющих и высоту боковин
Длину GTV AXIS PRO выбирают по внутренней глубине корпуса. Система должна помещаться без упора в заднюю стенку и учитывать монтажный запас, указанный производителем. Не выбирайте длину «впритык»: фасад может закрываться с перекосом, а ящик — не доходить до конечного положения.
Низкие боковины подходят для столовых приборов, документов и неглубоких кухонных ящиков. Высокие увеличивают полезный объем и удобны для посуды, запасов или текстиля. Для высоких ящиков могут понадобиться релинги либо надставки: они поддерживают заднюю стенку и делают конструкцию устойчивее.
Если сравниваете разные форматы фурнитуры, посмотрите весь раздел мебельных направляющих. Для другого конструктивного решения можно рассмотреть системы выдвижения AQ LineBox или выдвижной ящик BOYARD СТАРТ SOFT.
Как рассчитать дно и заднюю стенку ящика
Для GTV AXIS PRO не стоит использовать случайные универсальные цифры: вычеты зависят от конкретной версии боковин, длины системы, способа фиксации дна и задней стенки. Надежная последовательность расчета выглядит так:
- Определите внутреннюю ширину корпуса — обозначим ее W.
- Откройте схему выбранной системы и найдите монтажный вычет по ширине — обозначим его C.
- Рассчитайте ширину дна и задней стенки: W − C.
- По схеме определите глубину дна с учетом номинальной длины боковин и переднего/заднего вычета.
- Уточните требуемую толщину материала и проверьте, входит ли дно в пазы без усилия.
| Параметр | Обозначение | Принцип расчета |
|---|---|---|
| Внутренняя ширина корпуса | W | Измеряется между внутренними поверхностями боковин |
| Монтажный вычет системы | C | Берется из схемы выбранной модификации GTV AXIS PRO |
| Ширина дна | D | D = W − C |
| Ширина задней стенки | Z | Z = W − C, если схема не предусматривает иной размер |
| Глубина дна | L | Номинальная длина системы с учетом вычетов из технической схемы |
Пример: внутренняя ширина корпуса составляет 564 мм. В схеме выбранного комплекта указан суммарный вычет C. Тогда ширину дна и задней стенки получают по формуле 564 мм − C. Подставьте именно значение из документации к выбранному артикулу, а не значение от похожей системы.
Как определить размеры и положение фасада
Для накладного фасада сначала задают технологические зазоры между соседними дверцами и ящиками, затем рассчитывают высоту и ширину накладки. Внутренний фасад должен входить в проем с равномерным зазором по периметру. Крепления AXIS PRO позволяют выполнить регулировку, но не компенсируют грубую ошибку в размере фасада.
Сначала соберите корпус ящика, установите его в модуль и проверьте плавность хода. Только после этого размечайте и сверлите фасад. Перед фиксацией измерьте диагонали корпуса: перекос приведет к неравномерным щелям и усложнит регулировку.

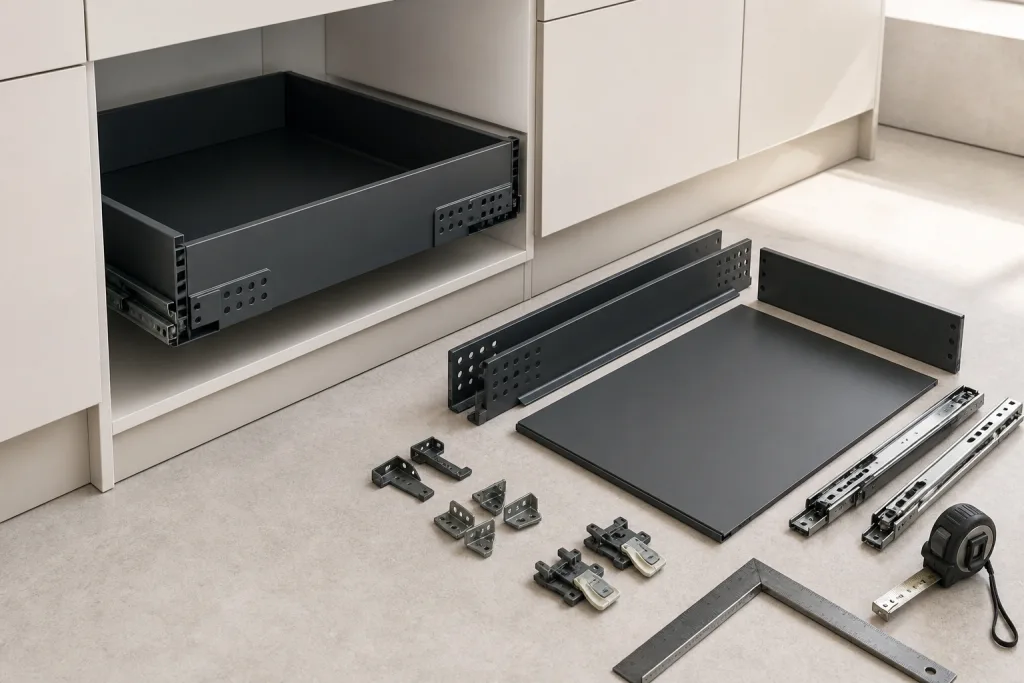

Что входит в полный комплект GTV AXIS PRO
Состав заказа зависит от высоты, длины и конфигурации. Перед покупкой составьте спецификацию для каждого ящика:
- левая и правая металлические боковины одной серии, высоты и длины;
- направляющие или встроенные в боковины ходовые элементы — согласно выбранной комплектации;
- крепления для фасада;
- задние крепления для задней стенки;
- дно из подходящего плитного материала;
- задняя стенка;
- релинги, надставки или боковые элементы для высокой конструкции;
- крепеж, если он не включен в комплект поставки.
Часть позиций может продаваться парой или набором, а фасад, дно и задняя стенка обычно изготавливаются отдельно. Всегда сверяйте описание товара и состав упаковки.
Проверка совместимости перед заказом
У похожих внешне деталей могут отличаться посадочные размеры и точки крепления. Сверьте серию AXIS PRO, номинальную длину, высоту боковин, цвет, левую и правую стороны, тип задней стенки, толщину плит и необходимость релингов. Если в проекте несколько ящиков, удобно вести отдельную спецификацию по каждому размеру.
Не смешивайте комплектующие разных систем без проверки артикула и технической документации. Боковины, крепления фасада и задние адаптеры должны относиться к одной совместимой конфигурации.
Типичные ошибки при расчете и сборке
- расчет от внешней ширины тумбы вместо внутреннего проема;
- использование вычета от другой модели или высоты боковин;
- выбор направляющих длиннее полезной глубины корпуса;
- заказ двух одинаковых боковин вместо левой и правой;
- смешивание деталей разных серий и размеров;
- установка ящика в корпус с нарушенной геометрией;
- сверление фасада до пробной сборки и проверки регулировки.
Перед окончательной фиксацией несколько раз полностью выдвиньте и закройте ящик. Ход должен быть ровным, без касания боковин, заеданий и самопроизвольного открытия.
Готовый чек-лист заказа GTV AXIS PRO
- Снимите внутренние размеры корпуса и проверьте его диагонали.
- Выберите длину системы по полезной глубине с учетом схемы монтажа.
- Определите высоту боковин, цвет и необходимость релингов.
- Рассчитайте дно и заднюю стенку по техническим вычетам конкретного комплекта.
- Определите тип и размеры фасада с учетом зазоров.
- Проверьте парность боковин, крепления фасада, задние крепления и состав упаковки.
- Оформляйте заказ после сверки всех артикулов в категории GTV AXIS PRO.
FAQ
Как подобрать длину GTV AXIS PRO по глубине шкафа?
Измерьте внутреннюю глубину корпуса и выберите номинальную длину системы, которая помещается с монтажным запасом. Точное требование к глубине смотрите в схеме выбранной модели.
Какие размеры дна нужны для ящика GTV AXIS PRO?
Ширину и глубину дна рассчитывают по внутреннему размеру корпуса и вычетам из схемы GTV AXIS PRO. Толщина материала также должна соответствовать способу установки дна.
Как рассчитать ширину задней стенки ящика?
Сначала определяют внутреннюю ширину корпуса, затем вычитают монтажное значение из документации системы. При высоких боковинах дополнительно проверяют совместимость задней стенки с релингами или надставками.
Что входит в комплект GTV AXIS PRO, а что нужно покупать отдельно?
Это зависит от товара: боковины и крепежные элементы могут поставляться набором, а дно, задняя стенка, фасад и дополнительные релинги нередко приобретаются или изготавливаются отдельно.
Когда для GTV AXIS PRO нужны релинги?
Релинги применяют преимущественно в высоких ящиках, когда нужно увеличить высоту задней части и обеспечить устойчивость конструкции. Необходимость определяется выбранной высотой и конфигурацией системы.
Подойдет ли GTV AXIS PRO для корпуса из ДСП толщиной 18 мм?
Да, ДСП 18 мм часто используют для мебельных корпусов, но решающими являются внутренний проем, полезная глубина и соблюдение монтажной схемы выбранной модификации.
Можно ли сочетать детали GTV AXIS PRO разных серий и размеров?
Без подтверждения совместимости нельзя. Разные длины, высоты и серии могут иметь отличающиеся крепления и посадочные размеры, поэтому подбирайте компоненты по артикулам и технической документации.
