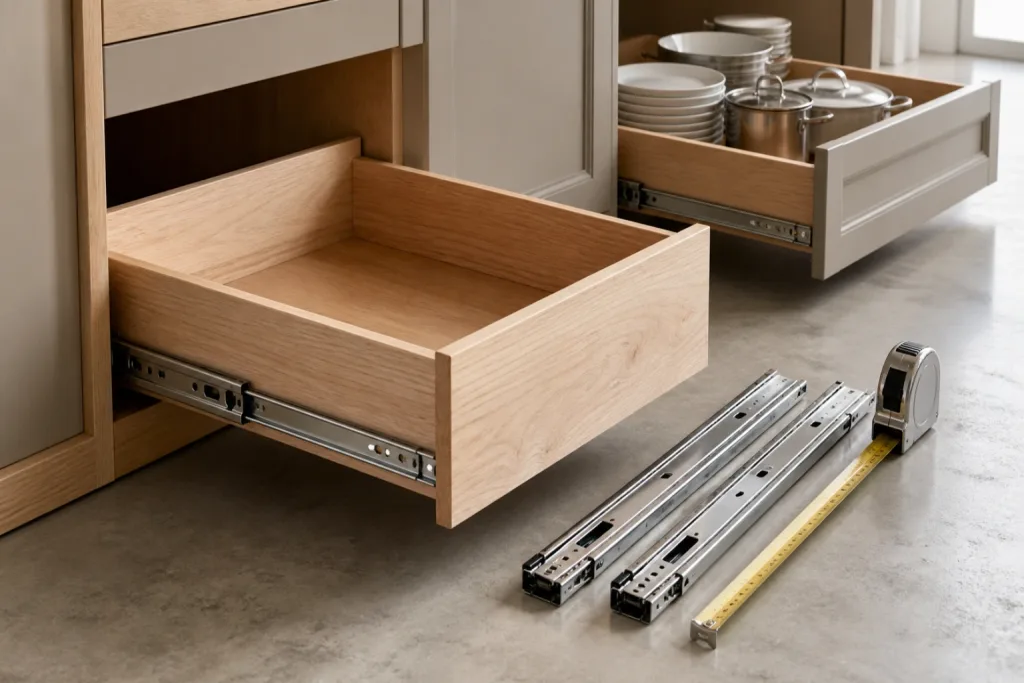

Шариковые направляющие обеспечивают плавное, точное и надёжное открывание ящиков в кухнях, комодах, тумбах и хозяйственных шкафах. Чтобы механизм служил долго, важно подобрать не только длину, но и допустимую нагрузку, тип выдвижения и монтажные зазоры. Подходящие мебельные направляющие выбирают по реальным размерам корпуса и ящика, а не только по привычному размеру старой пары.
Какие параметры направляющих нужно определить перед покупкой
Шариковые направляющие для ящиков состоят из телескопических стальных профилей с шариковыми подшипниками. Они рассчитаны на боковой монтаж и обычно продаются парой. Перед покупкой проверьте несколько параметров.
- тип механизма и способ монтажа;
- длину направляющих и внутреннюю глубину корпуса;
- длину боковин ящика;
- допустимую нагрузку на пару;
- полное или частичное выдвижение;
- необходимый боковой монтажный зазор;
- состояние корпуса, дна и креплений ящика.
Одной длины ящика недостаточно: направляющая должна поместиться внутри корпуса, а между её частями должно оставаться предусмотренное производителем пространство. В общем ассортименте мебельной фурнитуры также стоит сразу подобрать крепёж и элементы, которые понадобятся при ремонте или сборке.
Как правильно измерить ящик и корпус
Измерения удобнее выполнять после снятия ящика. Используйте рулетку или металлическую линейку и записывайте меньший результат, если размеры отличаются в разных точках.
- Измерьте внутреннюю глубину корпуса: от внутренней стороны лицевой рамы или передней стенки до задней стенки.
- Измерьте длину боковины ящика от переднего до заднего края, без учёта фасада.
- Проверьте расстояние между наружной стороной боковины ящика и внутренней стенкой корпуса с каждой стороны.
- Сделайте замеры сверху, посередине и снизу: перекошенный корпус может иметь разный зазор.
- Сверьте полученные значения с монтажной схемой выбранной модели.
Для большинства боковых шариковых систем требуется симметричный зазор с обеих сторон, часто около 12–13 мм на сторону, но точное значение зависит от конкретной направляющей. Не уменьшайте его «на глаз»: слишком тесная установка приводит к заеданию, а избыточный люфт — к перекосу ящика.
Как выбрать длину шариковых направляющих
Длину выбирают так, чтобы направляющая не упиралась в заднюю стенку корпуса и соответствовала длине боковины ящика. Стандартные размеры обычно идут с шагом 50 мм, поэтому при промежуточном результате безопаснее выбрать ближайшую меньшую длину, если инструкция производителя не допускает иного.
Например, направляющие для ящиков 400 мм подходят, когда внутренняя глубина корпуса и длина боковины позволяют разместить механизм такой длины без упора сзади. Если корпус имеет глубину около 400 мм, обязательно учтите толщину задней стенки, особенности передней рамы и запас для монтажа. В корпус глубиной меньше 400 мм направляющие 400 мм устанавливать нельзя.
При замене старой пары измерьте её в полностью сложенном состоянии. Не ориентируйтесь только на маркировку: прежний механизм мог быть установлен с ошибкой или иметь нестандартный размер. Проверьте также, не изменилась ли глубина ящика после ремонта дна или задней стенки.
Как рассчитать необходимую нагрузку
Допустимая нагрузка должна покрывать вес самого ящика, фасада, содержимого и запас на активное использование. Практичный ориентир — выбирать механизм с запасом не менее 20–30% от ожидаемой рабочей массы. Нагрузка указывается на пару направляющих, однако её значение справедливо при правильном монтаже и ровном корпусе.
| Назначение ящика | Ориентировочная масса с содержимым | Что учитывать при выборе |
|---|---|---|
| Комод с одеждой | 10–20 кг | Вес фасада, белья и частое ежедневное открывание |
| Кухонный ящик с посудой | 20–35 кг | Тарелки, кастрюли и неравномерная загрузка |
| Инструментальная тумба | 30–50 кг и более | Высокая точечная нагрузка от инструмента |
| Глубокий хозяйственный ящик | 20–40 кг | Бытовая химия, запасы продуктов, бутылки |
Не складывайте массу только по паспорту предметов: ящик редко бывает загружен равномерно. Тяжёлые вещи лучше располагать ближе к центру и дну, а не у одного края или у фасада.
Когда нужны усиленные шариковые направляющие
Шариковые направляющие усиленные нужны для крупных, глубоких и регулярно нагружаемых ящиков. Их выбирают для хранения посуды, запаса продуктов, инструментов, крепежа, бытовой техники и других тяжёлых предметов. Поводом перейти на усиленную пару также служит широкий фасад, массивные стенки ящика или интенсивное использование в мастерской и на кухне.
Усиленная модель не исправит слабое дно, расшатанные стенки корпуса или перекошенный ящик. Перед установкой убедитесь, что дно надёжно закреплено, боковины не выгнуты, а сам корпус жёстко собран и установлен по уровню.
Полное или частичное выдвижение: что выбрать
Направляющие частичного выдвижения оставляют часть ящика внутри корпуса. Это решение подходит для неглубоких комодов, лёгких ящиков и мест, где не требуется постоянный доступ к задней зоне.
Полное выдвижение позволяет выдвинуть ящик почти на всю его длину и удобно видеть содержимое до задней стенки. Такой выдвижной механизм для ящиков особенно практичен для глубоких кухонных, хозяйственных и инструментальных секций. Он помогает использовать весь объём, но требует точных замеров и прочного монтажа.
Если рядом с рабочей зоной нужны питание и зарядка техники, обратите внимание на выдвижные удлинители: их удобно размещать в столешнице или мебели, не перегружая пространство проводами.
Как подобрать направляющие для замены старых
При замене не стоит покупать новую пару только по внешнему сходству. Последовательность выбора будет такой:
- Снимите ящик и осмотрите старый механизм.
- Определите его тип и измерьте длину в сложенном состоянии.
- Проверьте фактический боковой зазор между ящиком и корпусом.
- Осмотрите корпус, дно ящика и крепёжные точки на наличие трещин, перекоса и расшатанных отверстий.
- Сверьте расположение отверстий новой направляющей с доступными зонами крепления.
- При необходимости выполните новую разметку и установите обе стороны строго на одной высоте.
Новая система может требовать переразметки, даже если её длина совпадает со старой. После установки несколько раз плавно откройте и закройте пустой ящик, затем постепенно добавьте нагрузку. Для устранения стука фасадов и мягкой защиты мебели могут пригодиться демпферы и силиконовые амортизаторы.
Чек-лист выбора шариковых направляющих
- Определите, что будет храниться в ящике и как часто им будут пользоваться.
- Измерьте внутреннюю глубину корпуса и длину боковины ящика.
- Проверьте боковые монтажные зазоры по инструкции конкретной модели.
- Рассчитайте массу ящика с содержимым и добавьте запас по нагрузке.
- Выберите частичное или полное выдвижение.
- Для тяжёлых и широких ящиков рассмотрите усиленную конструкцию.
- Убедитесь, что корпус и ящик достаточно прочные для выбранного механизма.
Когда размеры и нагрузка определены, можно купить шариковые направляющие подходящей длины и характеристик для нового проекта или замены изношенной фурнитуры.
Часто задаваемые вопросы
Какой зазор нужен для установки шариковых направляющих?
Чаще всего нужен боковой зазор около 12–13 мм с каждой стороны, но точное значение указывается производителем. Перед сверлением обязательно сверьтесь с характеристиками выбранной модели.
Можно ли поставить направляющие 400 мм на более короткий ящик?
Только если внутренняя глубина корпуса достаточна для направляющей 400 мм, а конструкция ящика и схема монтажа это допускают. Если механизм выходит за заднюю стенку корпуса или мешает закрыванию, следует выбрать меньший размер.
Какую нагрузку должны выдерживать направляющие кухонного ящика?
Для лёгких столовых приборов подойдут стандартные модели, а для ящиков с посудой, кастрюлями и запасами нужна пара с запасом относительно фактической массы. Обычно ориентируются на 20–30% запаса к весу полностью загруженного ящика.
Когда стоит выбирать усиленные шариковые направляющие?
Усиленные модели выбирают для широких, глубоких и тяжёлых ящиков, а также при хранении инструмента, посуды, продуктов и бытовых принадлежностей. Они актуальны при частом интенсивном открывании.
Можно ли заменить роликовые направляющие шариковыми?
Да, но потребуется проверить боковые зазоры, размеры ящика и корпуса, а также выполнить новую разметку креплений. Шариковая система может иметь другие требования к монтажу, чем роликовая.
Почему выдвижной ящик заедает после установки новых направляющих?
Распространённые причины — разные уровни установки правой и левой стороны, неверный боковой зазор, перекос корпуса, погнутые профили или слишком тяжёлая загрузка. Сначала проверьте геометрию и крепления с пустым ящиком, затем оцените работу под нагрузкой.
