1.06.01 Замок врезной ГРАНИТ никель сувальдный стержни 5 шт. диаметр 18мм

Врезной замок Эльбор Гранит 1.06.01

Эльбор Гранит 1.06.01 — врезной сувальдный замок для дверей усиленной конструкции. Это исполнение без тяг: запирание выполняют пять цилиндрических ригелей, выходящих из корпуса в сторону ответной части дверной коробки. Модель подходит для установки в новую дверь с соответствующим посадочным местом либо для замены замка, если совпадают его основные монтажные размеры.

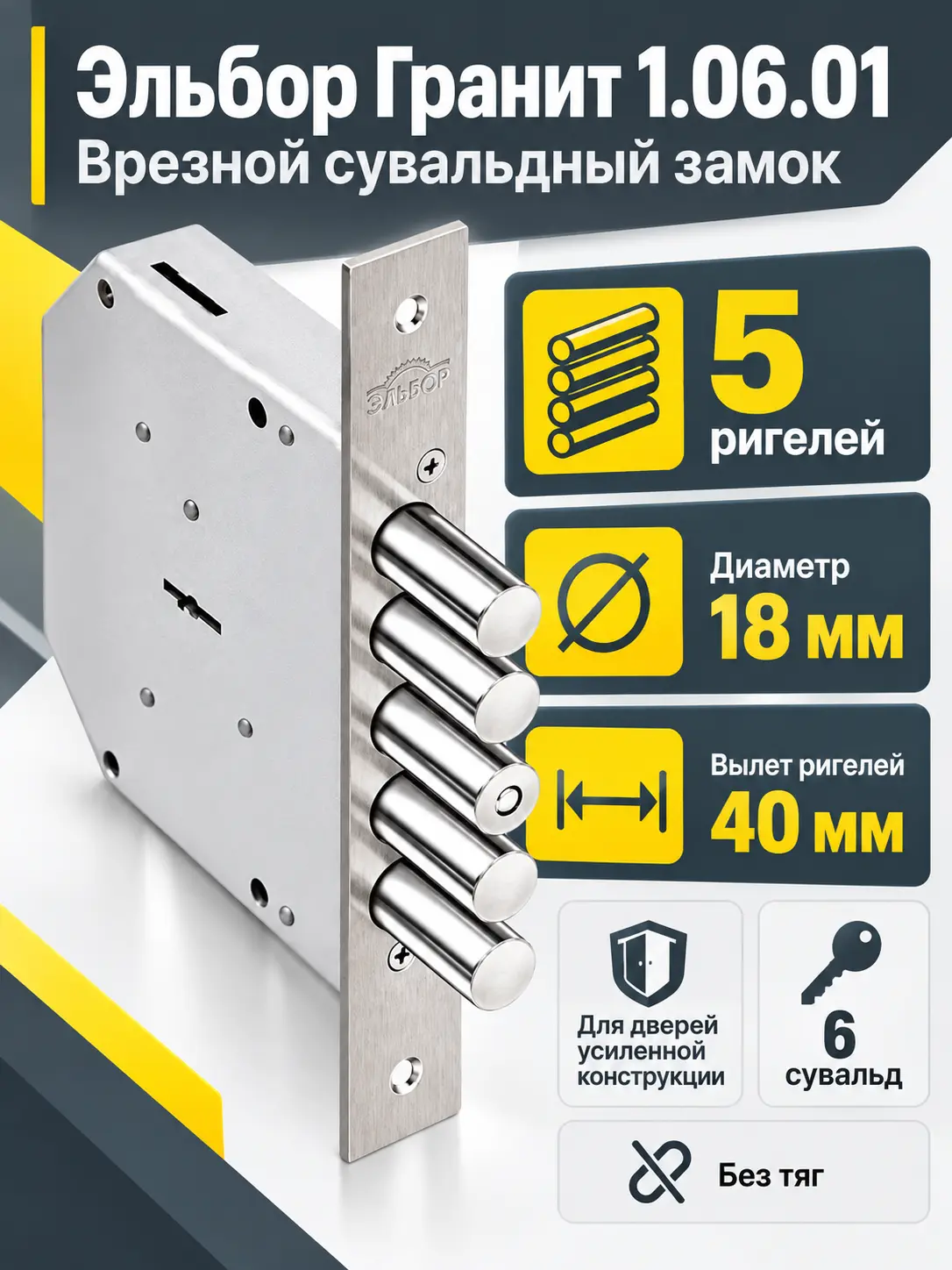

Замок относится к серии «Гранит» и имеет шестисувальдный механизм секретности. Пять ригелей диаметром 18 мм выдвигаются на 40 мм. Лицевая планка выполнена в цвете никель, поэтому при замене важно учитывать не только внутренние размеры корпуса, но и габариты видимой торцевой части.

Назначение и сценарии применения

Модель рассчитана на двери усиленной конструкции. Ее можно рассматривать для металлической входной двери, если конструкция полотна допускает установку корпуса размером 137,5 × 146 мм, а ответная часть коробки рассчитана на пять ригелей диаметром 18 мм. Замок не имеет тяг, поэтому он не предназначен для прямой замены модификации с подключением верхнего и нижнего запирания без проверки всей схемы двери.

При подборе замены название серии само по себе не гарантирует совпадение. Сравните модель старого механизма, удаление ключевого отверстия, размеры корпуса и лицевой планки, расположение отверстий, форму торца и направление выхода ригелей. Другие подходящие корпуса и варианты запирающих механизмов представлены в разделе дверные замки.

Размеры, которые важны при выборе

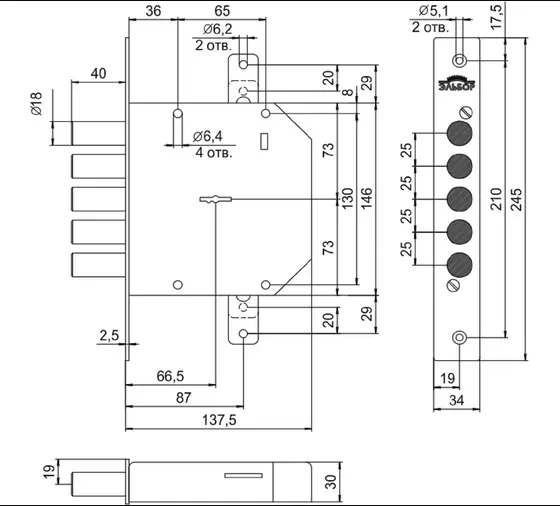

Удаление ключевого отверстия составляет 66,5 мм. Этот параметр измеряется от торцевой части замка до оси ключевого отверстия и влияет на положение ключевины относительно края дверного полотна. Высота врезной части равна 146 мм, ширина — 137,5 мм. Лицевая планка имеет длину 245 мм и ширину 34 мм.

Даже при совпадении высоты и ширины корпуса следует проверить глубину внутренней полости двери, положение существующих вырезов и ответных отверстий. Ригелям необходим свободный ход на 40 мм без контакта с деталями коробки. При закрывании они должны входить в ответную часть без перекоса и дополнительного усилия.

Практические рекомендации

• Перед покупкой снимите размеры установленного замка или подготовленного посадочного места.
• Сопоставьте удаление ключевого отверстия 66,5 мм и размер лицевой планки 245 × 34 мм.
• Убедитесь, что двери не требуется подключение вертикальных тяг: модель 1.06.01 выполнена без них.
• Проверьте, рассчитана ли ответная часть коробки на пять ригелей диаметром 18 мм и вылет 40 мм.
• Заранее уточните необходимую комплектность крепежа, накладок и ключей.
• Монтаж в металлическую или усиленную дверь целесообразно поручить специалисту, особенно если посадочное место требуется изменять.

Характеристики

Итог

Эльбор Гранит 1.06.01 подойдет для усиленной двери, в которой предусмотрены корпус данного формата и боковое запирание без вертикальных тяг. Главные ориентиры выбора — удаление ключевого отверстия 66,5 мм, корпус 137,5 × 146 мм, планка 245 × 34 мм и пять ригелей диаметром 18 мм. Точное совпадение посадочных размеров поможет избежать лишней доработки дверного полотна и коробки.
