Врезной замок Эльбор Гранит 1.06.02

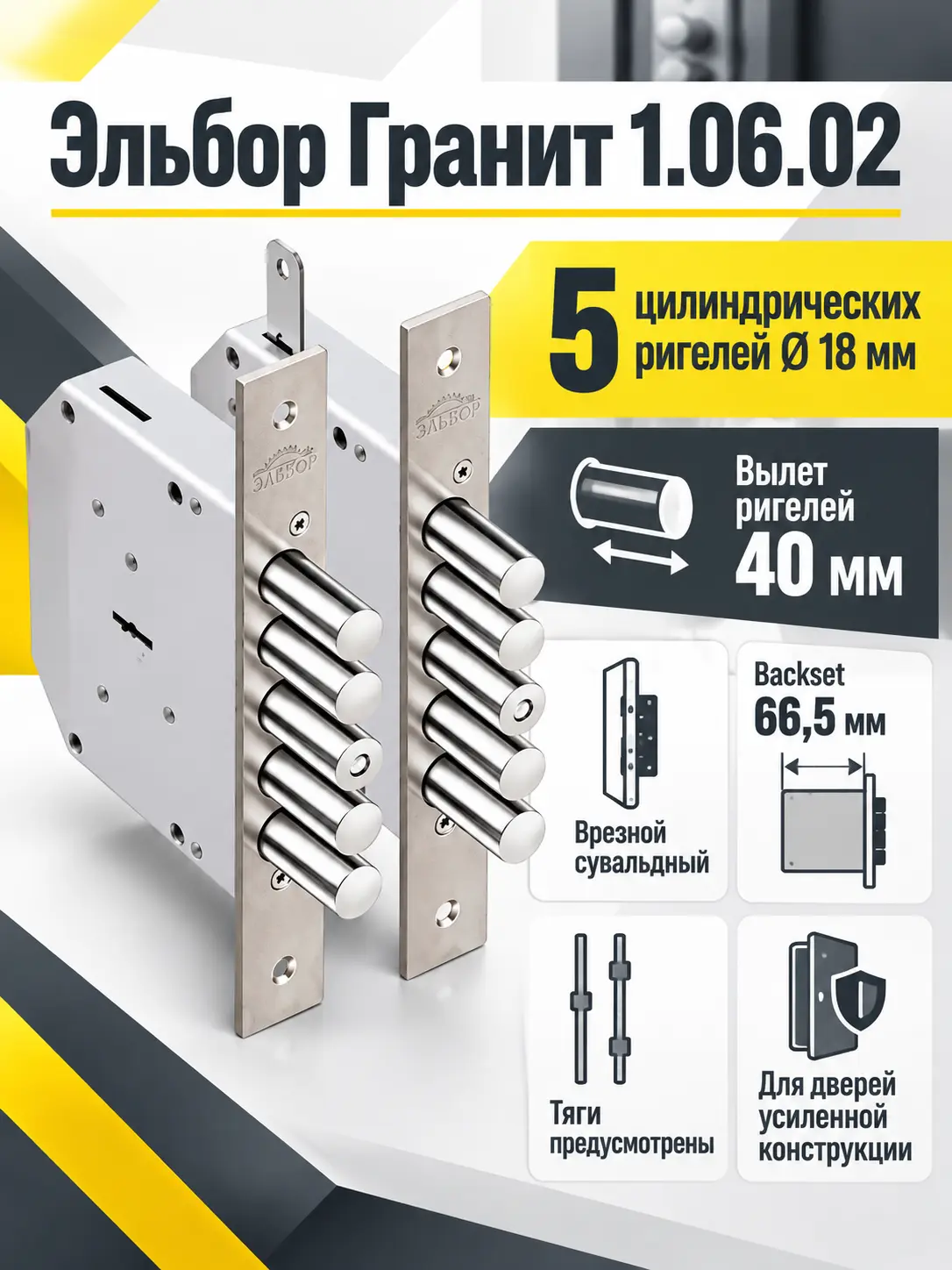

Эльбор Гранит 1.06.02 — врезной сувальдный замок для дверей усиленной конструкции. Модель рассчитана на размещение внутри дверного полотна и оснащена выходами для подключения тяг. Такое исполнение подходит для дверной системы, в которой основной засов должен работать совместно с дополнительными вертикальными точками запирания.

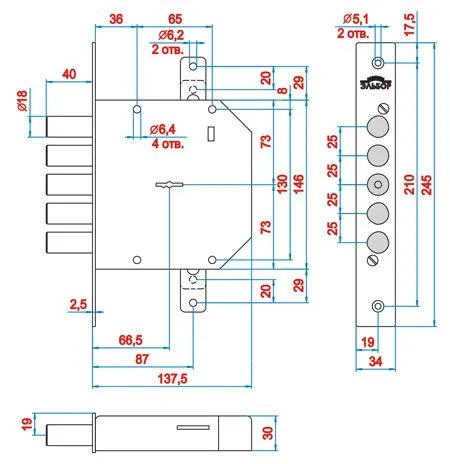

Замок имеет пять стальных цилиндрических ригелей диаметром 18 мм. Их рабочий вылет составляет 40 мм. Удаление ключевого отверстия, или Backset, равно 66,5 мм. Эти параметры необходимо учитывать при замене старого механизма: совпадение только марки или внешнего вида не гарантирует совместимость с существующей вырезкой в полотне.

Конструкция и назначение модели

Гранит 1.06.02 использует сувальдный механизм секретности и относится к 4 классу по ГОСТ 5089-2003. Замок выполнен без защелки под нажимную ручку, поэтому его задача — запирание двери ригелями. Для управления дверной защелкой, если она требуется, в дверном блоке должен быть предусмотрен отдельный механизм.

Никелированная лицевая часть сочетается с пятью цилиндрическими ригелями. Наличие тяг позволяет включить замок в многоточечную схему запирания, но сами тяги должны соответствовать двери по направлению движения, способу соединения и рабочему ходу. При подборе других корпусов и комплектующих для дверного блока удобно перейти в раздел дверных замков и сравнить конструкцию, назначение и посадочные параметры моделей.

Что входит в базовую комплектацию

Базовая комплектация включает замок с лицевой планкой, комплект ключей, комплект накладок из полированной нержавеющей стали и паспорт. Запорная планка 2.601 и защитная бронепластина 7.601.65Г относятся к дополнительным комплектующим. Перед оформлением заказа стоит отдельно согласовать необходимость этих деталей и проверить, какие элементы уже установлены в дверной коробке.

Как проверить совместимость перед покупкой

При замене замка измерьте расстояние от лицевой планки до центра ключевого отверстия: для этой модели оно должно составлять 66,5 мм. Затем сравните высоту, ширину и толщину корпуса, расположение крепежных отверстий, форму лицевой планки и положение пяти ригелей. Если используется многоточечное запирание, дополнительно проверьте размещение выходов под тяги и возможность их соединения с действующим приводом.

Важно оценить и ответную часть дверной коробки. Пять ригелей выходят на 40 мм, поэтому их перемещению не должны мешать перекос полотна, загрязнение каналов или несовпадение отверстий. Замок нельзя подгонять ударами либо принудительным поворотом ключа: усилие обычно указывает на ошибку совмещения или необходимость регулировки двери.

Практические рекомендации

• До демонтажа старого механизма сфотографируйте расположение корпуса, планки и соединений тяг.
• Сравнивайте замки по модели и посадочным размерам, а не только по бренду и количеству ригелей.
• Проверьте свободное движение ригелей сначала при открытой двери и только затем при закрытой.
• Не допускайте попадания строительной пыли и металлической стружки внутрь сувальдного механизма.
• Если посадочное место требует переделки или тяги нуждаются в регулировке, поручите монтаж специалисту по дверным замкам.

Характеристики

Итог

Эльбор Гранит 1.06.02 подойдет для замены или комплектации двери усиленной конструкции, если требуются сувальдный механизм, пять ригелей диаметром 18 мм и подключение тяг. Ключевое условие выбора — точное совпадение Backset 66,5 мм, посадочного места, лицевой планки и узлов соединения с дверной системой.
