1.06.42 Замок врезной ГРАНИТ никель сувальдный стержни 3 шт. диаметр 18мм тяги под фалевую ручку задвижка с защитной шторкой

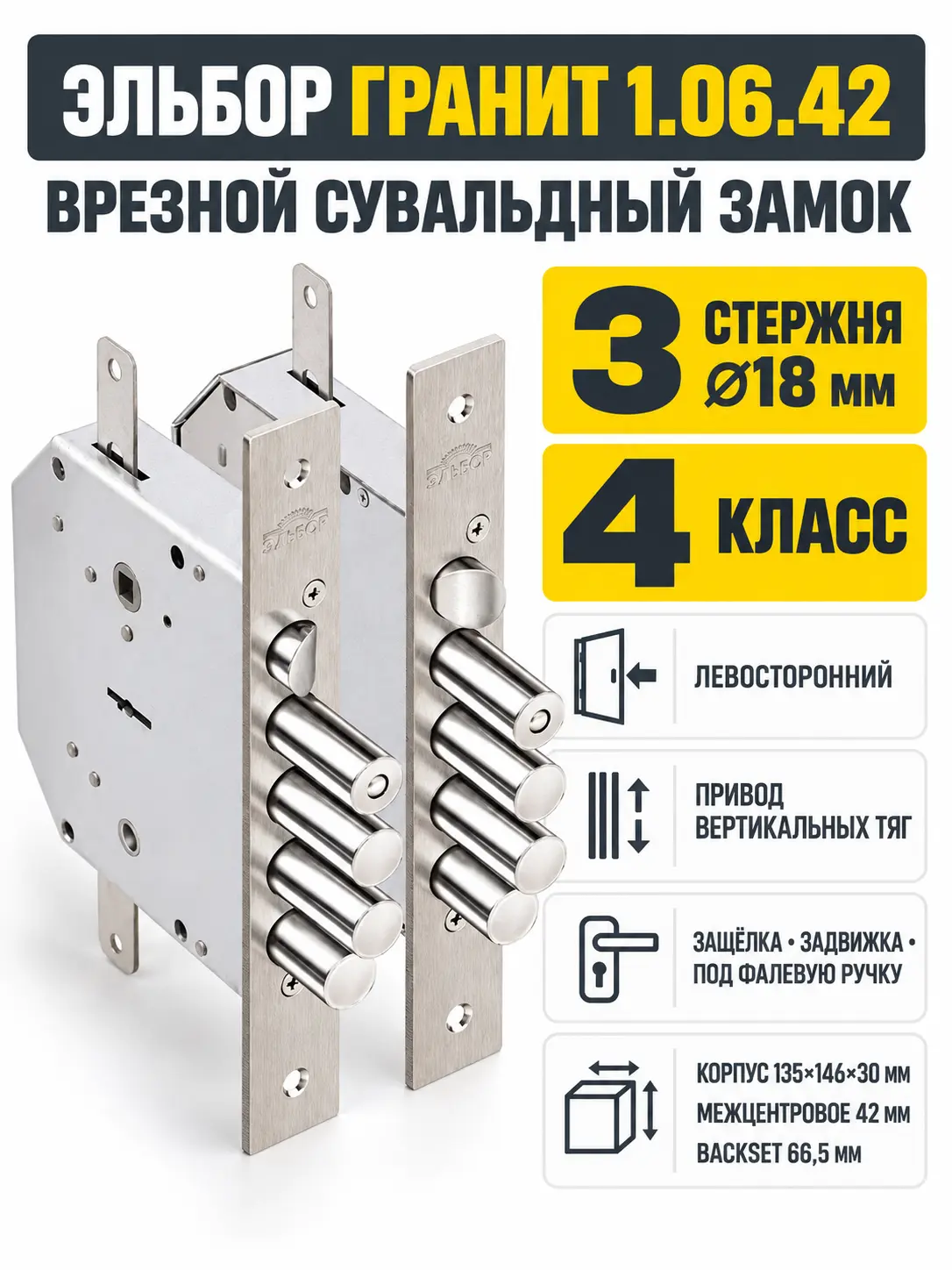

Врезной замок Эльбор Гранит 1.06.42

Эльбор Гранит 1.06.42 — корпусной сувальдный замок левостороннего исполнения, предназначенный для установки в двери усиленной конструкции. Модель объединяет основной многосувальдный механизм, защёлку под фалевую ручку, внутреннюю задвижку и привод вертикального запирания. Такое исполнение подходит для сборки или замены центрального узла многоточечной запирающей системы, если посадочные размеры двери и направление открывания соответствуют модели.

Основной засов образуют три цилиндрических стержня диаметром 18 мм. Их выход составляет 40 мм. Замок снабжён шестью сувальдами, имеет более 1,5 млн кодовых комбинаций и относится к 4 классу. Для управления защёлкой предусмотрено посадочное место под фалевую ручку, а тяги позволяют связать корпус с верхней и нижней точками запирания двери.

Назначение и особенности исполнения

Модель 1.06.42 выбирают для левосторонней двери. Для правосторонней установки предназначена зеркальная модель 1.06.43, поэтому заменять одну версию другой без проверки ориентации корпуса нельзя. Внутренняя задвижка управляется независимо от ключевого механизма, а защитная шторка относится к конструкции её узла.

Корпус имеет габариты 135×146×30 мм. Межцентровое расстояние между осями ключевого отверстия и ручки составляет 42 мм, удаление ключевого отверстия от лицевой планки — 66,5 мм. Размер лицевой планки — 245×34 мм. Эти параметры особенно важны при замене ранее установленного замка: совпадение общего назначения ещё не означает совпадения крепёжных точек, выреза в полотне, осей ручки и ключа.

Если одновременно подбираются другие дверные замки и комплектующие, сравнивайте не только тип механизма, но и сторону установки, расположение приводов тяг, размеры корпуса и лицевой планки. Это поможет сохранить геометрию существующего посадочного места и корректную работу многоточечного запирания.

Что входит в комплект

Комплект включает замок в сборе, пять никелированных ключей и руководство по эксплуатации. Накладки, ручку, ответные элементы и подходящий крепёж следует сверить с фактической поставкой и конструкцией двери до начала работ. Ключи поставляются в запаянном пакете с контрольными штампами; целостность упаковки удобно проверить при получении.

Что проверить перед заказом

• Сторону двери. Корпус 1.06.42 рассчитан на левостороннюю установку.
• Посадочные размеры. Сопоставьте габариты корпуса, backset, межцентровое расстояние и лицевую планку со старым замком или чертежом двери.
• Тяги. Проверьте направление, точки соединения и рабочий ход верхней и нижней тяг.
• Ручку и накладки. Их оси и отверстия должны совпадать с корпусом и дверным полотном.
• Ответную часть. Три стержня должны свободно входить в подготовленные отверстия без перекоса и трения.

Характеристики

Рекомендации по установке

До монтажа проверьте работу механизма вне двери без приложения избыточного усилия. Устанавливайте корпус по руководству, сохраняя свободный ход стержней, защёлки, задвижки и тяг. После закрепления несколько раз проверьте все режимы сначала при открытой двери и только затем при закрытой. Перекос ответных отверстий или чрезмерное сопротивление тяг необходимо устранить до постоянной эксплуатации.

Эльбор Гранит 1.06.42 подходит для левосторонней двери усиленной конструкции, когда требуются сувальдный механизм, фалевая ручка, отдельная задвижка и подключение вертикальных тяг. Решение о покупке следует принимать по точному совпадению ориентации и монтажной геометрии, а не только по бренду или внешнему виду корпуса.
