11541 Птимаш ЗВ9-4 (ЗВ9) корпус сувальдного замка ПАКЕТ Замок врезной б руч (25 20) РФ

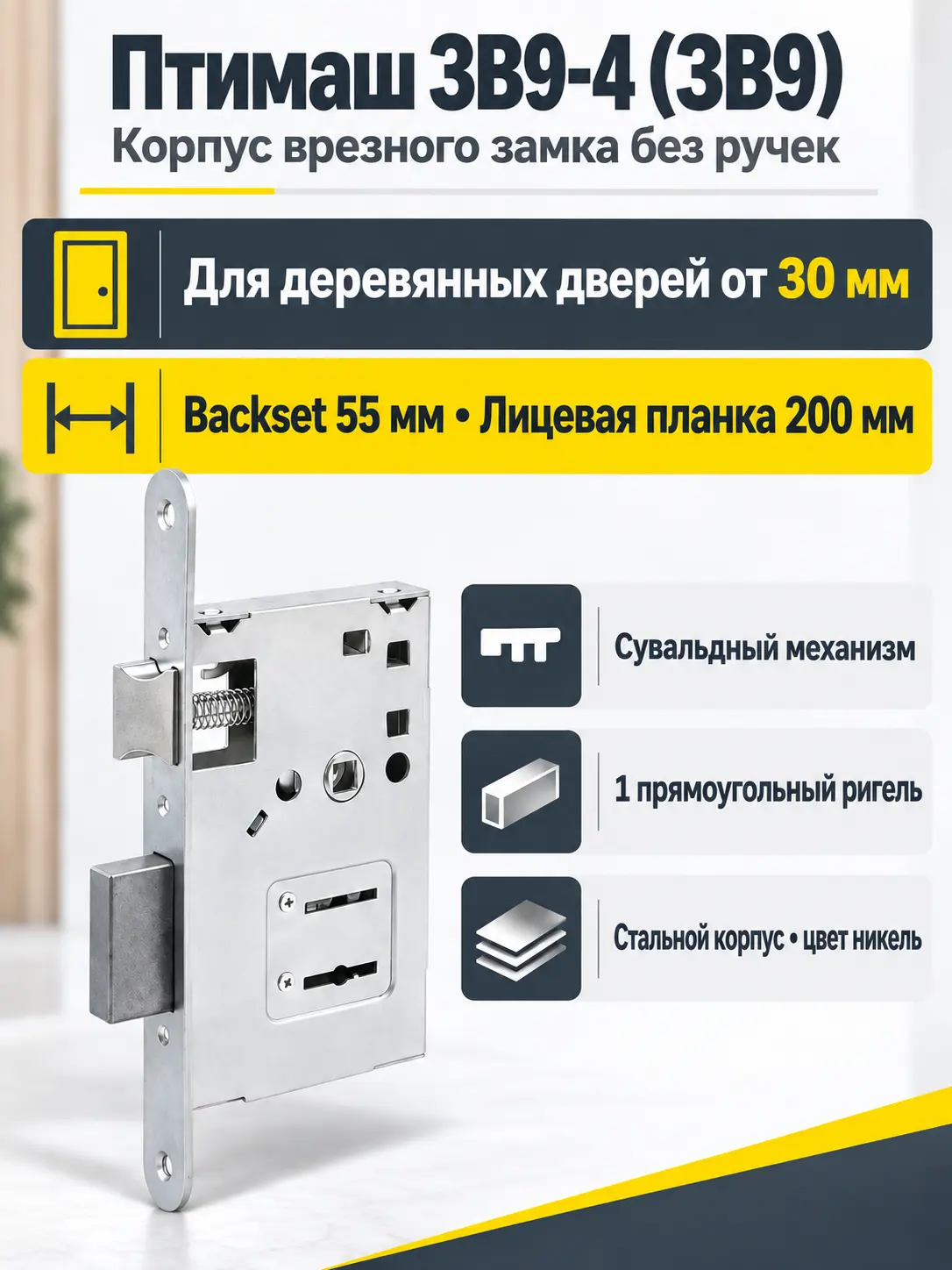

Корпус врезного замка Птимаш ЗВ9-4 (ЗВ9)

Птимаш ЗВ9-4 (ЗВ9), артикул 11541, — врезной сувальдный замок для деревянных дверей. Это корпус замка без дверных ручек: такой формат подходит для комплектации двери подходящей фурнитурой или замены механизма при совпадении монтажных параметров. Модель рассчитана на дверное полотно толщиной от 30 мм.

Сувальдный механизм приводится в действие ключом. Запирающим элементом служит один ригель прямоугольной формы. Корпус изготовлен из стали, лицевая часть выполнена в цвете никель. В комплект входят три ключа из цинкового сплава и ответная планка.

Основные параметры модели

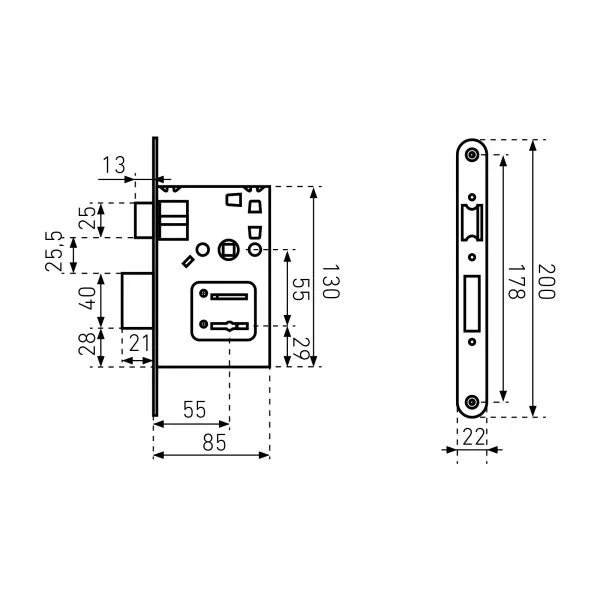

Удаление ключевого отверстия, или backset, составляет 55 мм. Этот размер измеряется от торца лицевой планки до оси ключевого отверстия и особенно важен при подборе замка на замену. Длина лицевой планки — 200 мм. Оба параметра необходимо учитывать вместе с размерами существующей ниши, положением отверстия под ключ и расположением ответной части на дверной коробке.

Когда подходит этот замок

Модель можно рассматривать для установки в новую деревянную дверь или для замены старого врезного замка. При новой установке важно заранее определить положение корпуса внутри полотна и убедиться, что толщина двери составляет не менее 30 мм. Для замены одного обозначения серии недостаточно: у внешне похожих механизмов могут различаться габариты корпуса, длина и ширина лицевой планки, межосевые расстояния и положение ригеля.

Если одновременно подбираются накладки, ручки или другие элементы, удобно сопоставить модель с ассортиментом раздела дверных замков. Декоративная и нажимная фурнитура должна соответствовать конструкции двери и не мешать движению ключа или ригеля.

Что проверить перед заказом

• Толщину деревянного дверного полотна: для этой модели требуется не менее 30 мм.
• Удаление ключевого отверстия от лицевой планки — 55 мм.
• Длину установленной или подготовленной лицевой планки — 200 мм.
• Размеры ниши под корпус и расположение крепёжных отверстий.
• Положение прямоугольного ригеля относительно ответного отверстия в коробке.
• Совместимость имеющихся накладок и другой дверной фурнитуры с ключевым отверстием.

При замене полезно демонтировать старый механизм и сравнить его с новой моделью по фактическим размерам. Не следует ориентироваться только на название ЗВ9: точное совпадение посадочного места уменьшает объём доработки дверного полотна и помогает сохранить правильное положение ригеля.

Рекомендации по установке и эксплуатации

Монтаж выполняют при открытой двери, предварительно проверив соответствие корпуса подготовленной нише. Замок следует устанавливать без перекоса и деформации корпуса. После закрепления нужно несколько раз плавно повернуть ключ при открытой двери, затем проверить вход ригеля в ответную планку. Ригель должен перемещаться свободно, без трения и необходимости прижимать либо приподнимать полотно.

Если посадочное место требует изменения, работу лучше поручить специалисту по дверным замкам. Нельзя силой проворачивать ключ при заедании: сначала проверяют положение корпуса, ответной планки и дверного полотна. Для ухода используют только средства, подходящие для замочных механизмов.

Итог

Птимаш ЗВ9-4 (ЗВ9) — стальной корпус врезного сувальдного замка без ручек с одним прямоугольным ригелем. Модель предназначена для деревянных дверей толщиной от 30 мм, имеет backset 55 мм и лицевую планку длиной 200 мм. Три ключа и ответная планка входят в комплект. Для правильного выбора необходимо сопоставить все монтажные размеры с дверью или заменяемым механизмом.
