11616 Птимаш ЗВ9-4.07 (ЗВ9-0623) с пружиной медь Замок врезной с руч (10) РФ

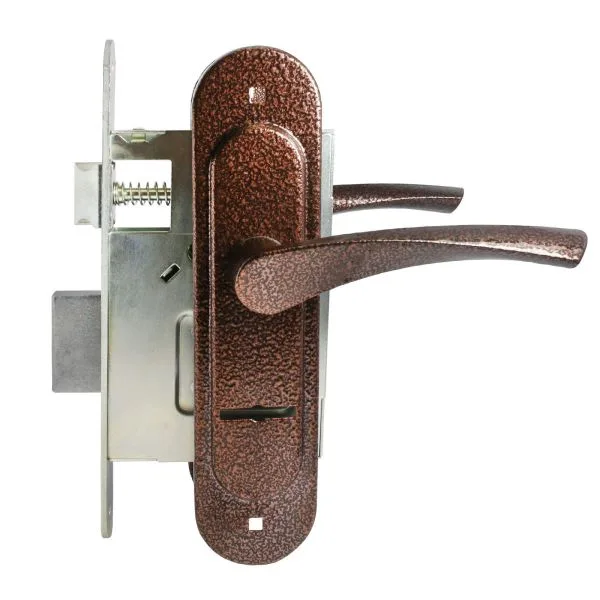

Врезной замок Птимаш ЗВ9-4.07 (ЗВ9-0623) в цвете антик медь

Птимаш ЗВ9-4.07, также обозначаемый как ЗВ9-0623, — врезной сувальдный замок с ручками для деревянных дверей. Модель артикула 11616 подходит для полотен правого и левого открывания. Декоративное исполнение антик медь позволяет использовать комплект при замене замка вместе с ручками или при подборе фурнитуры для новой двери.

Замок устанавливается внутрь дверного полотна, поэтому при выборе особенно важны не только внешний вид ручек, но и размеры корпуса, положение осей и конфигурация имеющейся выборки. Модель имеет межосевое расстояние 55 мм и backset 55 мм. Межосевое расстояние измеряется между осью ручки и осью ключевого отверстия, а backset — от торцевой планки до оси ключевого отверстия.

Конструкция и основные параметры

В основе модели используется сувальдный механизм запирания. Стальной оцинкованный корпус имеет размер 130 × 85 мм. Один прямоугольный засов выдвигается на 22 мм. Ручки изготовлены из стали и алюминиевого сплава, окрашены полимерной краской и фиксируются стяжками. Такое крепление соединяет ручки через дверное полотно, поэтому перед монтажом важно проверить расположение отверстий и соответствие крепёжных элементов фактической толщине двери.

Комплект включает три ключа. Замок предназначен для деревянных дверей и может рассматриваться для межкомнатного, хозяйственного либо другого дверного блока, если размеры посадочного места и требуемый уровень запирания соответствуют параметрам модели. Для выбора других механизмов и комплектных решений удобно сравнить модель в разделе дверные замки, обращая внимание на тип механизма, backset и межосевое расстояние.

Что проверить перед заказом

При замене старого замка измерьте корпус демонтированной модели и существующую выборку в торце полотна. Сопоставьте габариты 130 × 85 мм, межосевое расстояние 55 мм, backset 55 мм и вылет засова 22 мм. Проверьте направление закрывания двери, расположение ответной части на коробке, положение ручки и ключевого отверстия.

Отдельно измерьте толщину дверного полотна и длину имеющегося крепежа. Стяжки должны надёжно соединять ручки, не деформируя накладки и не мешая работе механизма. Если замок приобретается вместо модели другой серии, одного совпадения цвета или расстояния между ручкой и ключевым отверстием недостаточно: необходимо сравнить весь контур корпуса, торцевую планку и положение засова.

Практические рекомендации

• До установки проверьте замок и ключи на плавность работы без нагрузки.
• Размечайте посадочное место по фактическому корпусу, сохраняя правильное положение механизма относительно торца двери.
• Не затягивайте стяжки ручек чрезмерно: накладки должны прилегать ровно, а ручка — двигаться свободно.
• После монтажа сначала проверьте работу механизма при открытой двери, затем аккуратно проконтролируйте совпадение засова с ответной частью.
• Не допускайте попадания строительной пыли и стружки внутрь корпуса.

Характеристики модели

Итог

Птимаш ЗВ9-4.07 (ЗВ9-0623) — комплектный врезной замок с сувальдным механизмом, ручками и тремя ключами. Он подходит для деревянной двери при совпадении посадочных размеров: корпуса 130 × 85 мм, межосевого расстояния 55 мм и backset 55 мм. Исполнение антик медь удобно для согласованного оформления ручек и замка, а предварительное сравнение всех монтажных размеров поможет избежать доработки дверного полотна.
