11693 Птимаш ЗВ4-3.07 (ЗВ4-0623) хром м о 55 Замок врезной с руч (10) РФ

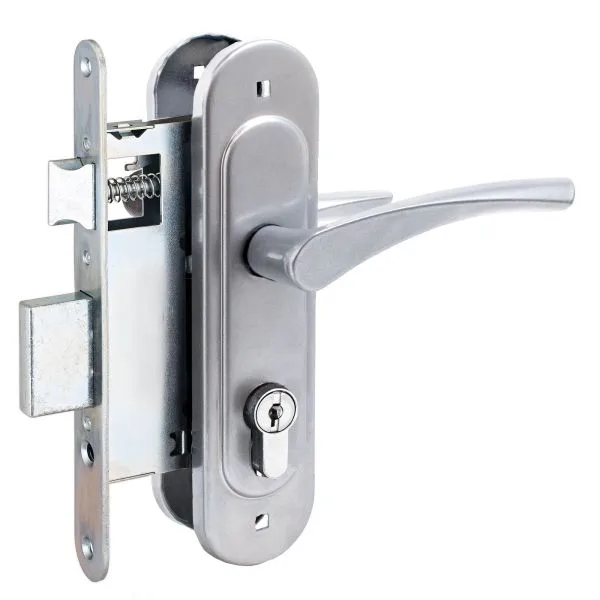

Врезной замок ПтиМаш ЗВ4-3.07 с ручками

ПтиМаш ЗВ4-3.07, также обозначаемый как ЗВ4-0623, — врезной дверной замок с ручками и цилиндровым механизмом секретности. Исполнение в цвете хром подходит для установки в деревянные дверные полотна толщиной от 40 до 50 мм. Модель рассчитана на двери правого и левого открывания, поэтому направление открывания само по себе не ограничивает выбор.

Замок можно использовать при комплектации новой деревянной двери или для замены механизма с совпадающими посадочными параметрами. Внешнее сходство замков не гарантирует взаимозаменяемость: перед покупкой необходимо сверить межцентровое расстояние, бэксет, размеры корпуса, положение лицевой планки и отверстий под крепление.

Основные размеры и устройство

Межцентровое расстояние модели составляет 55 мм. Это расстояние между осями ручки и цилиндрового механизма. Бэксет также равен 55 мм и измеряется от края лицевой планки до оси ключевого отверстия. Эти два параметра имеют одинаковое числовое значение, но описывают разные размеры замка, поэтому при подборе следует проверять каждый из них отдельно.

Габарит корпуса составляет 85 × 130 мм. Замок оснащен одним прямоугольным ригелем с вылетом 22 мм. Автоматического закрывания нет: запирание выполняется ключом. Цилиндровый механизм длиной 70 мм комплектуется четырьмя ключами. Ручки входят в исполнение модели, что позволяет подобрать основные элементы узла в одном стиле.

Совместимость и ограничения

Подтвержденная область применения — деревянные двери толщиной 40–50 мм. При замене существующего замка особенно важно измерить нишу в торце полотна: корпус размером 85 × 130 мм должен размещаться без ослабления двери и без конфликтов с уже выполненными отверстиями. Также сравните расположение ручки, цилиндра и крепежных точек.

Для подбора других конструкций и размеров удобно использовать раздел дверных замков, сопоставляя модели по типу механизма, межцентровому расстоянию и бэксету. Не выбирайте изделие только по цвету или общему виду корпуса.

Что проверить перед заказом

• толщину деревянного полотна — она должна находиться в диапазоне 40–50 мм;
• межцентровое расстояние 55 мм между осями ручки и цилиндра;
• бэксет 55 мм от лицевой планки до оси цилиндрового механизма;
• доступное место под корпус размером 85 × 130 мм;
• соответствие длины цилиндра 70 мм толщине полотна и установленным накладкам;
• расположение крепежных отверстий, ответной части и проема под ригель;
• фактический состав упаковки и наличие требуемого крепежа перед началом монтажа.

Практические рекомендации

Если замок приобретается на замену, снимите размеры старого механизма до демонтажа или подготовьте его для прямого сравнения. Измерения удобнее выполнять от металлической лицевой планки, а не от края декоративной накладки. После установки ручка должна двигаться свободно, ригель — входить в ответную часть без трения и боковой нагрузки.

Не увеличивайте посадочную нишу до окончательной проверки всех размеров. При несовпадении отверстий или необходимости доработки полотна монтаж лучше поручить специалисту. Перед эксплуатацией несколько раз проверьте работу механизма сначала при открытой, затем при закрытой двери.

Характеристики

Итог

ПтиМаш ЗВ4-3.07 (ЗВ4-0623) — комплектное решение с ручками и цилиндровым механизмом для деревянной двери толщиной 40–50 мм. Модель следует выбирать по сочетанию ключевых размеров: межцентровому расстоянию 55 мм, бэксету 55 мм, корпусу 85 × 130 мм и цилиндру длиной 70 мм. Точная сверка этих параметров помогает избежать лишней доработки полотна и обеспечивает корректную работу установленного замка.
