12127 Птимаш ЗВ8-4.1 5 кл. Замок врезной б руч (30) РФ

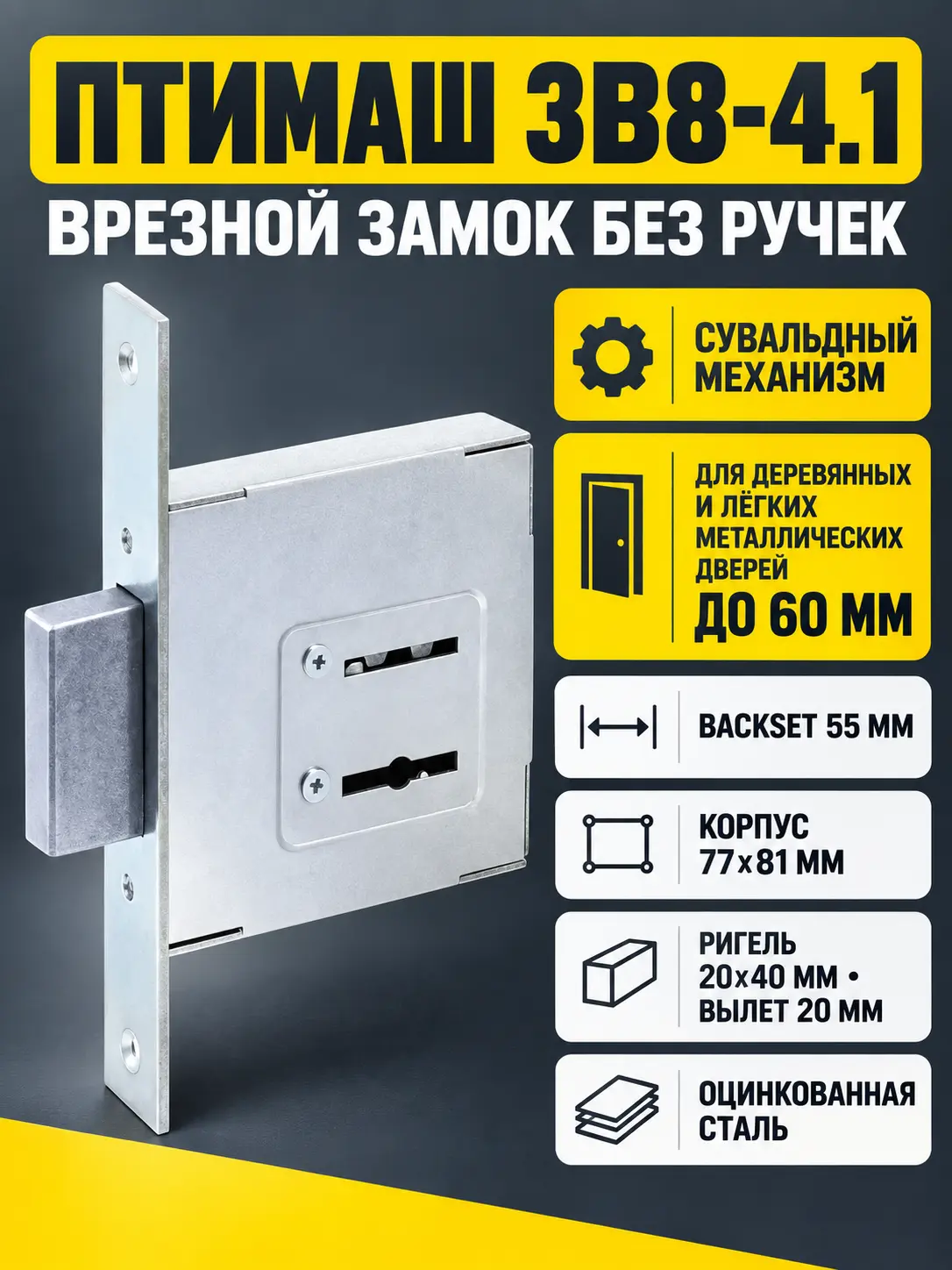

Врезной замок Птимаш ЗВ8-4.1 с пятью ключами

Птимаш ЗВ8-4.1, код 12127, — врезной сувальдный замок без ручек. Он предназначен для запирания деревянных и лёгких металлических дверей с толщиной полотна до 60 мм. Модель подходит для новой установки при совпадении посадочных размеров, а также для замены существующего корпуса замка с аналогичной геометрией.

Замок не объединён с дверными ручками и защёлкой: управление запиранием выполняется ключом. Такое исполнение удобно, когда ручка установлена отдельно либо требуется заменить только запирающий корпус. Для подбора других вариантов запирания и сопутствующей фурнитуры можно перейти в раздел дверных замков.

Конструкция и основные параметры

В основе модели используется сувальдный механизм секретности. Корпус изготовлен из оцинкованной стали. Запирающий элемент — один прямоугольный ригель размером 20×40 мм; при закрывании он выдвигается на 20 мм. Удаление центра ключевого отверстия от торца, то есть backset, составляет 55 мм.

Размер корпуса без торцевой планки — 77×81 мм. Эти параметры особенно важны при замене старого замка: совпадение одного только названия или внешнего вида не гарантирует, что корпус войдёт в подготовленную нишу, а ключевое отверстие совместится с накладками на полотне.

Комплектация модели 12127

Версия с кодом 12127 комплектуется пятью сувальдными ключами. Вместе с корпусом замка предусмотрены запорная планка, комплект накладок и крепёж. Дверные ручки в комплект не входят, поэтому при необходимости их подбирают отдельно с учётом конструкции двери и уже установленной фурнитуры.

Перед монтажом разложите детали и убедитесь, что комплект подходит для выбранного способа установки. Длину и тип крепёжных элементов следует сопоставить с материалом и толщиной конкретного дверного полотна. Если замок устанавливается вместо старого, полезно сохранить демонтированную деталь до завершения сравнения.

Что проверить перед заказом

• Толщину полотна. Допустимое значение для этой модели — до 60 мм.
• Посадочное место. Корпус без торцевой планки имеет размер 77×81 мм.
• Backset. Расстояние от торца до центра ключевого отверстия должно соответствовать 55 мм.
• Положение ригеля. Проверьте совпадение прямоугольного ригеля и ответного отверстия в коробке.
• Функции двери. Модель поставляется без ручек; отдельную ручку и способ удержания двери в закрытом, но не запертом положении выбирают с учётом существующей конструкции.
• Состояние двери. Полотно не должно задевать коробку или смещать ригель относительно запорной планки.

Характеристики

Практические рекомендации по установке

До фиксации корпуса проверьте его положение в посадочной нише без усилия и перекосов. Ключ должен свободно входить в механизм, а ригель — перемещаться без заедания. После установки сначала проверьте работу замка при открытой двери и только затем при закрытом полотне. Если ригель упирается в запорную планку, устраните причину несовпадения, не пытаясь закрыть дверь силой.

Птимаш ЗВ8-4.1 стоит выбирать по точным монтажным параметрам: корпусу 77×81 мм, backset 55 мм, вылету ригеля 20 мм и допустимой толщине двери до 60 мм. При совпадении этих значений модель позволяет заменить врезной сувальдный замок, сохранить раздельную дверную ручку и получить комплект из пяти ключей с необходимыми установочными деталями.
