12565 Птимаш 0623 хром м о 55 к ЗВ4-3.07 Ручки на планке

Ручки на планке Птимаш 0623 для замка ЗВ4-3.07

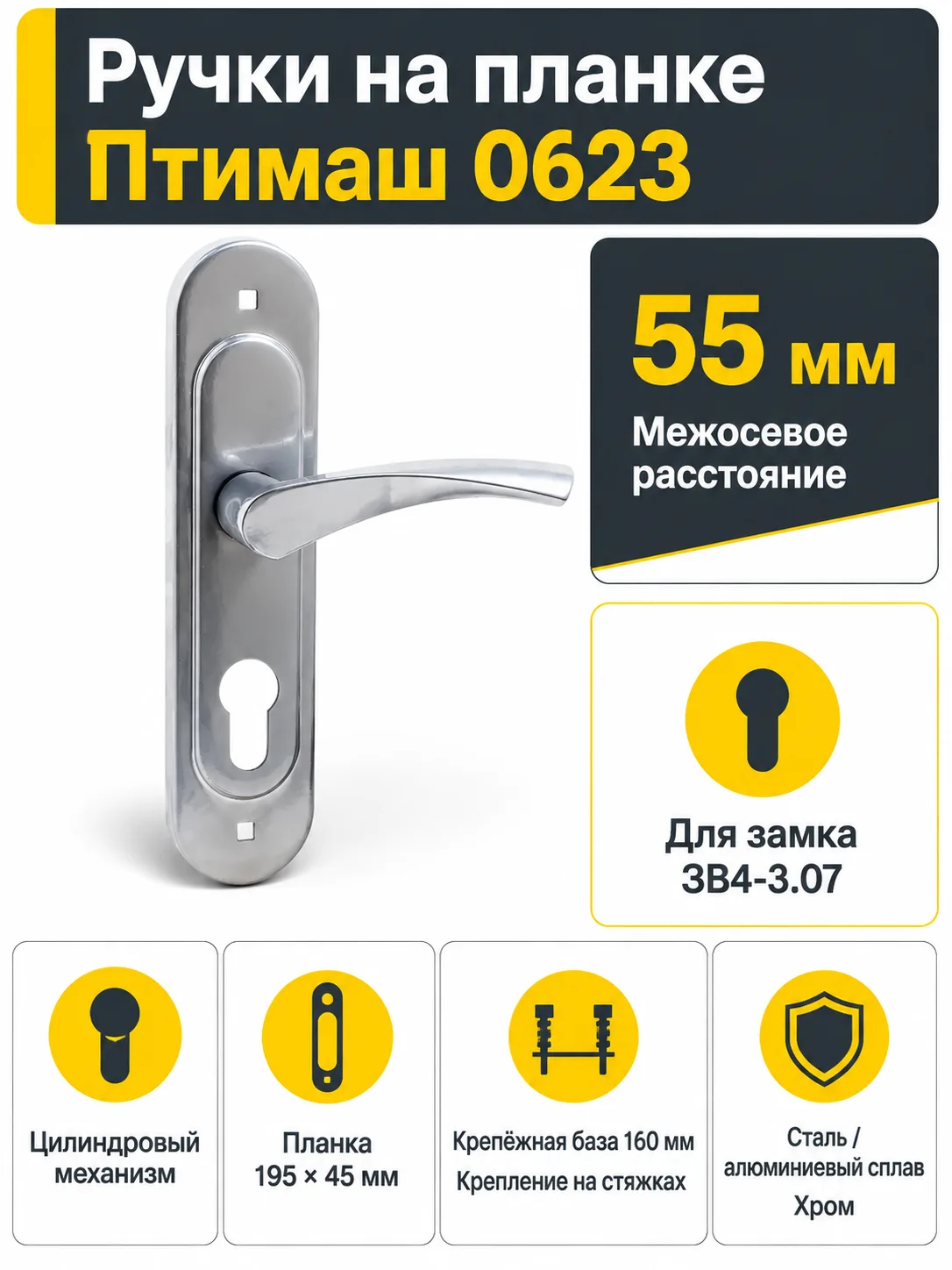

Птимаш 0623 — дверные ручки на общей планке в цвете хром, рассчитанные на совместное применение с замком ЗВ4-3.07. Исполнение подходит для цилиндрового механизма секретности: отверстие под цилиндр расположено ниже нажимной ручки. Межосевое расстояние между осью ручки и осью механизма составляет 55 мм.

Модель предназначена для замены ручек при сохранении совместимого замка либо для комплектации двери подходящим замочным механизмом. Общая планка закрывает монтажную область вокруг ручки и цилиндра. Перед покупкой важно сверить не только межосевое расстояние, но и габариты планки, положение крепежных отверстий и конфигурацию установленного замка.

Материалы, размеры и исполнение

Ручка изготовлена из алюминиевого сплава, а планка — из стали. Цвет исполнения — хром. Длина планки равна 195 мм, ширина — 45 мм. Расстояние между крепежными отверстиями составляет 160 мм. Эти параметры позволяют заранее сопоставить новую фурнитуру со следами прежнего монтажа и определить, перекроет ли планка существующие отверстия на дверном полотне.

Для крепления используются стяжки. При подборе следует проверить толщину двери и длину имеющегося крепежа: стяжные элементы должны соответствовать конкретному полотну и обеспечивать равномерную фиксацию обеих сторон без деформации планок.

Совместимость и ограничения

Ключевой ориентир совместимости — замок ЗВ4-3.07, цилиндровый тип механизма и межосевое расстояние 55 мм. Совпадения одного размера недостаточно: у другого замка могут отличаться положение квадрата, крепежная схема, форма отверстия под цилиндр или размеры корпуса. Перед заказом сравните установленную фурнитуру с изображениями модели и выполните замеры непосредственно на двери.

Если ручки подбираются как замена, измеряйте расстояния между центрами, а не между краями отверстий. Проверьте длину и ширину старой планки, межосевое расстояние 55 мм и крепежную базу 160 мм. Осмотрите квадратный привод замка и убедитесь, что ручка после установки сможет двигаться свободно, не задевая планку и поверхность двери.

Для сравнения вариантов по конструкции и посадочным размерам удобно использовать раздел дверные ручки. При выборе ориентируйтесь на фактическую конфигурацию замка, направление работы двери и расположение уже подготовленных монтажных отверстий.

Практические рекомендации перед установкой

• Снимите размеры старой планки и расстояние между центрами ее крепежных отверстий.
• Убедитесь, что расстояние от оси ручки до оси цилиндрового механизма равно 55 мм.
• Сопоставьте расположение отверстия под цилиндр и квадрата ручки с замком ЗВ4-3.07.
• До затяжки стяжек проверьте, что обе планки располагаются ровно и не мешают движению ручки.
• Затягивайте крепление равномерно, не допуская перекоса и продавливания поверхности двери.
• После монтажа несколько раз нажмите ручку и проверьте возврат защелки при открытой двери.

Характеристики модели

Итог

Птимаш 0623 — вариант для двери с замком ЗВ4-3.07, цилиндровым механизмом и межосевым расстоянием 55 мм. Модель стоит выбирать после проверки планки 195 × 45 мм, крепежной базы 160 мм и расположения всех посадочных отверстий. Точное совпадение этих параметров поможет установить ручки без переделки существующей монтажной схемы.
