12788 Птимаш ЗВ4-3.03 бронза м о 55 Замок врезной с руч (10) РФ

Врезной замок Птимаш ЗВ4-3.03 с ручками

Птимаш ЗВ4-3.03, модель 12788, — цилиндровый врезной замок в цвете бронза для деревянных дверей. Он рассчитан на полотно толщиной 40–50 мм и может применяться на дверях правого и левого открывания. Комплект с ручками и цилиндровым механизмом подходит для установки нового замка и для замены механизма с совпадающими посадочными параметрами.

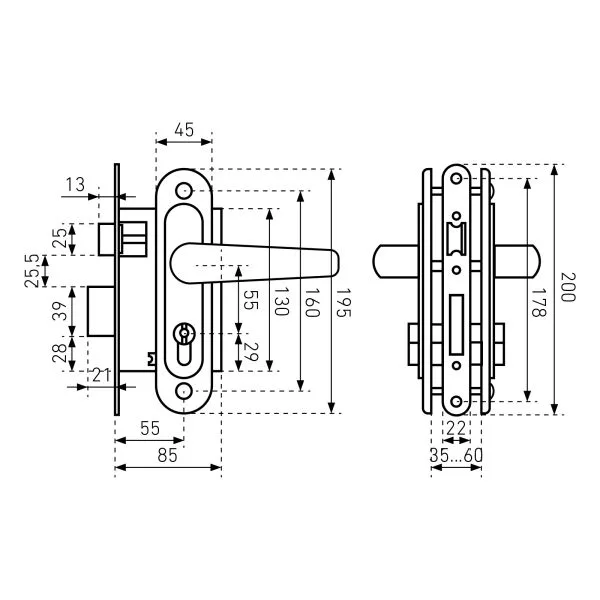

Ключевые размеры модели помогают заранее оценить совместимость: межосевое расстояние между осью ручки и цилиндрового механизма составляет 55 мм, удаление ключевого отверстия от лицевой планки — также 55 мм. Габаритный размер корпуса — 85 × 130 мм. Эти параметры особенно важны при замене старого замка, поскольку внешнее сходство ручек и накладок не гарантирует совпадения корпуса, отверстий и выборки в полотне.

Конструкция и применение

Корпус замка изготовлен из оцинкованной стали. Запирание выполняет один прямоугольный ригель из цинкового сплава с вылетом 22 мм. Автоматическое закрывание не предусмотрено. Ручки изготовлены из стали и алюминиевого сплава, имеют окрашенное покрытие и фиксируются стяжками. Бронзовый цвет позволяет сочетать комплект с дверной фурнитурой близких тёплых оттенков.

Замок предназначен для установки в деревянные межкомнатные или входные двери подходящей конструкции и толщины. При подборе других элементов полезно учитывать параметры всей группы дверных замков: тип механизма, межосевое расстояние, backset, размеры корпуса и конфигурацию ответной части должны соответствовать конкретной двери.

Комплект и параметры цилиндра

Модель комплектуется цилиндровым механизмом длиной 70 мм и четырьмя ключами. Перед покупкой сравните длину цилиндра с толщиной полотна, накладками и планками: после монтажа цилиндр не должен чрезмерно выступать с наружной или внутренней стороны. Для замены существующего замка измерьте старый корпус и расстояния от края двери до осей ручки и цилиндра.

Что проверить перед заказом

• толщину деревянного дверного полотна — допустимый диапазон для модели составляет 40–50 мм;
• межосевое расстояние 55 мм и backset 55 мм;
• размер корпуса 85 × 130 мм и соответствие существующей выборке;
• расположение ручки, цилиндрового механизма, ригеля и защёлки;
• возможность корректно развернуть защёлку под направление открывания двери;
• соответствие длины цилиндра 70 мм толщине двери и установленным накладкам;
• совпадение ответной части с положением ригеля и защёлки.

Если замок приобретается на замену, снимите основные размеры до демонтажа старого механизма или подготовьте его как образец. Не ориентируйтесь только на цвет и общую форму планки: различие даже одного посадочного размера может потребовать изменения выборки и отверстий в полотне.

Характеристики

Рекомендации по установке

До монтажа проверьте работу механизма без нагрузки и сохранность всех деталей. Разметку выполняйте по фактическому корпусу замка, не допуская перекоса и избыточного удаления древесины. После фиксации убедитесь, что ручки свободно возвращаются, защёлка входит в ответную часть без трения, а ригель выдвигается ключом без усилия. Точную последовательность установки выбирайте с учётом конструкции двери и применяемого крепежа.

Птимаш ЗВ4-3.03 подойдёт, если требуется бронзовый врезной замок с ручками, цилиндром и четырьмя ключами для деревянной двери толщиной 40–50 мм, а посадочные размеры 55/55 мм и корпус 85 × 130 мм совпадают с подготовленным местом установки.
