12918 Птимаш 03 медь м о 55 к ЗВ4-3.03 Ручки на планке

Ручки на планке Птимаш 03 для замка ЗВ4-3.03

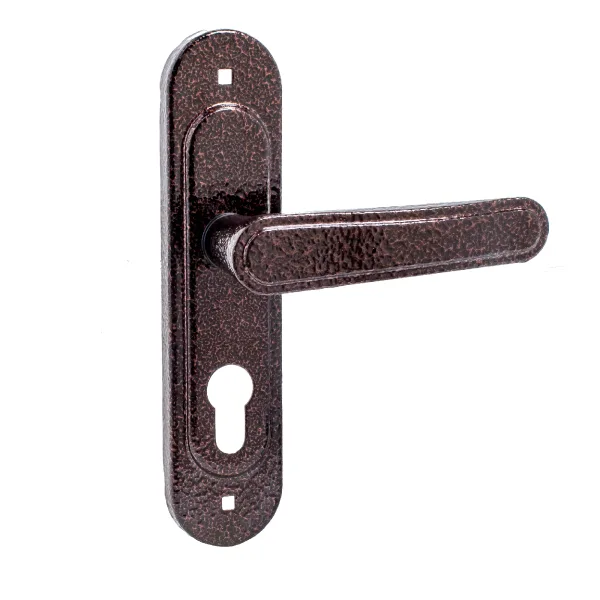

Птимаш 03, код модели 12918, — дверные нажимные ручки на продолговатых планках в цвете «медь». Модель предназначена для совместного применения с замком ЗВ4-3.03 и рассчитана на межосевое расстояние 55 мм. Такое исполнение подходит для замены изношенных ручек или комплектации двери, когда посадочные размеры замка и отверстий уже определены.

Конструкция объединяет рычаг ручки и основание в виде планки. Ручки изготовлены из алюминиевого сплава, а планки — из стали. Длина каждой планки составляет 195 мм, ширина — 45 мм. Расстояние между крепежными отверстиями равно 160 мм. Цвет «медь» позволяет использовать модель с дверной фурнитурой близкого оттенка, однако перед покупкой желательно сопоставить внешний вид деталей при одинаковом освещении.

Назначение и совместимость

Главный параметр подбора — межосевое расстояние 55 мм. Оно определяет расстояние между осью нажимной ручки и осью цилиндрового механизма. Модель следует выбирать для замка ЗВ4-3.03 либо для посадочного места с полностью совпадающей геометрией. Одного внешнего сходства планок недостаточно: необходимо проверить положение рабочего квадрата, отверстия под цилиндр и крепежных точек.

Если ручки приобретаются взамен старых, снимите размеры до демонтажа или приложите старую планку к дверному полотну и отметьте центры отверстий. Новая планка длиной 195 мм и шириной 45 мм должна перекрывать существующее посадочное место без помех для цилиндра, коробки и декоративных элементов двери. Другие варианты по форме и посадочным параметрам представлены в разделе дверных ручек.

Что проверить перед заказом

• Модель замка. Сопоставьте маркировку установленного корпуса с обозначением ЗВ4-3.03.
• Межосевое расстояние. Измерьте 55 мм между центром оси ручки и центром цилиндрового механизма.
• Крепежные отверстия. Расстояние между ними должно соответствовать значению 160 мм.
• Габариты планки. Проверьте, что основание 195 × 45 мм подходит к подготовленному месту и перекрывает прежние следы монтажа.
• Толщину полотна. Подберите стяжки подходящей длины, не допуская их выступания или недостаточного зацепления.
• Рабочее соединение. Сопоставьте квадрат и остальные соединительные детали с замком до окончательной установки.

Практические рекомендации

До монтажа приложите обе планки к двери без затягивания крепежа. Убедитесь, что ручка перемещается свободно, цилиндр расположен без перекоса, а основания не задевают дверную коробку. Стяжки затягивайте равномерно: чрезмерное усилие может вызвать перекос планок и затруднить возврат ручки. После сборки несколько раз нажмите на ручку при открытой двери, затем проверьте работу защелки и замка при закрывании.

Для ухода используйте мягкую сухую или слегка влажную ткань. Не применяйте абразивные губки и агрессивные чистящие составы: они могут изменить внешний вид поверхности. При появлении люфта сначала проверьте равномерность крепления, не разбирая корпус замка без необходимости.

Характеристики модели

Итог

Птимаш 03 (12918) — вариант для двери с замком ЗВ4-3.03, цилиндровым механизмом и межосевым расстоянием 55 мм. Для уверенного выбора сопоставьте размеры планки 195 × 45 мм, крепежное расстояние 160 мм, расположение цилиндра и длину используемых стяжек.
