12919 Птимаш 03 бронза м о 55 к ЗВ4-3.03 Ручки на планке

Ручка Птимаш 03 на планке для замка ЗВ4-3.03

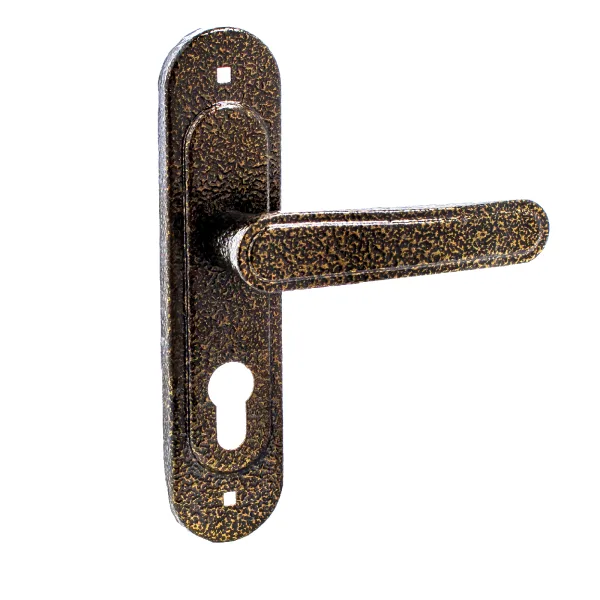

Птимаш 03 — дверная ручка на вытянутой планке, предназначенная для совместного использования с замком ЗВ4-3.03 и цилиндровым механизмом секретности. Такое исполнение объединяет ручку и отверстие под цилиндр в одном корпусном элементе. Модель выполнена в цвете бронза и подходит для замены фурнитуры при совпадении установочных размеров.

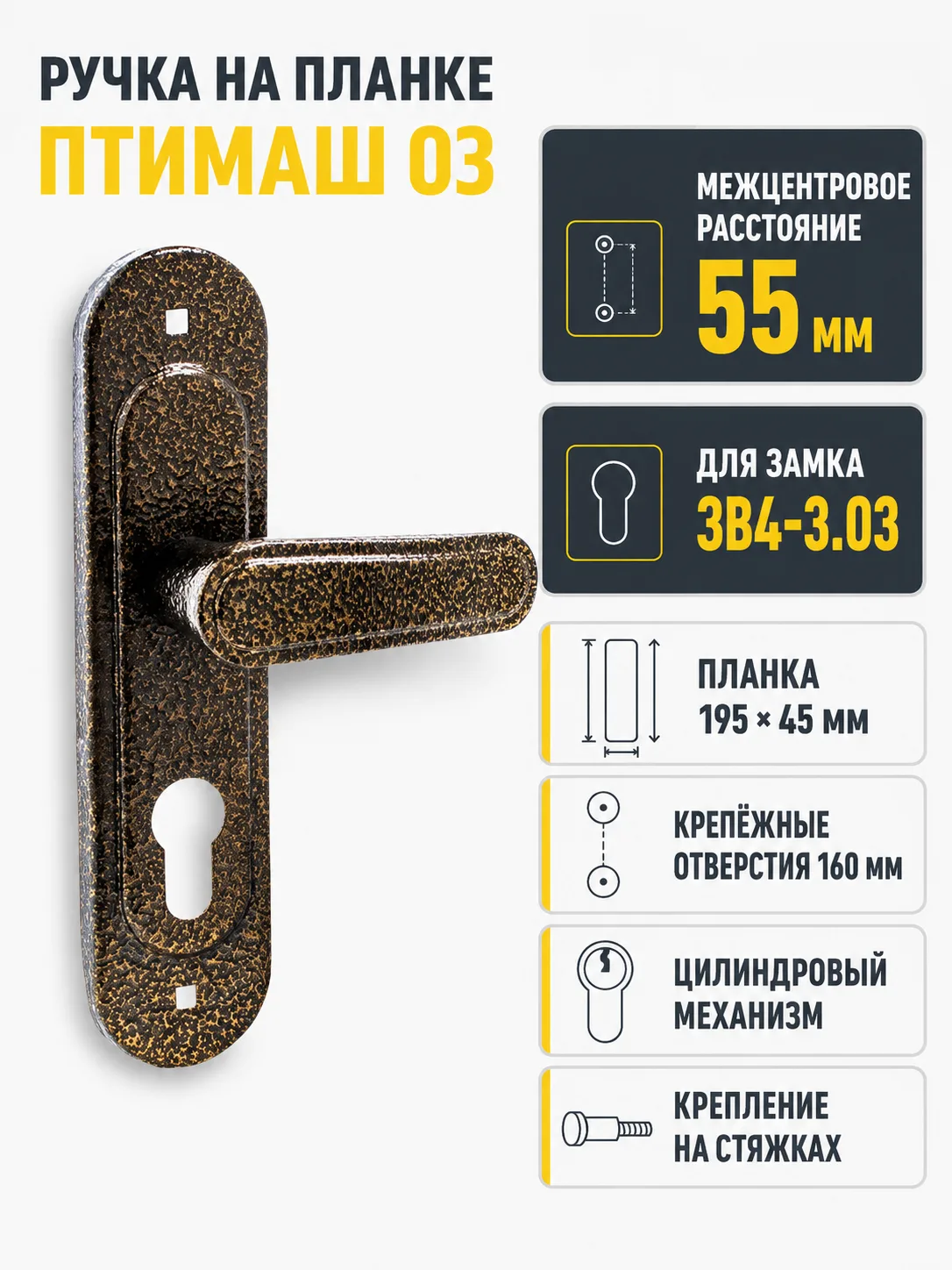

Главный параметр совместимости — межцентровое расстояние 55 мм. Оно измеряется между центром оси нажимной ручки и центром цилиндрового механизма. Этот размер необходимо сравнивать именно с установленным или выбранным замком: визуального сходства планок для правильного подбора недостаточно.

Размеры и конструктивные особенности

Планка имеет длину 195 мм и ширину 45 мм. Расстояние между ее крепежными отверстиями составляет 160 мм. Эти параметры особенно важны при замене старой фурнитуры: совпадение межосевого размера замка еще не гарантирует, что новые крепежные точки совместятся с отверстиями в дверном полотне.

В конструкции используются сталь и алюминиевый сплав. Крепление предусмотрено на стяжках — парных крепежных элементах, проходящих через дверное полотно и соединяющих детали с противоположных сторон. До покупки следует определить толщину двери и необходимую длину стяжек, а также проверить размер квадратного стержня и его соответствие отверстию замка.

Где применяется модель

Ручка рассчитана на двери, оборудованные совместимым врезным замком с цилиндровым механизмом. Ее можно рассматривать для первоначальной комплектации двери или замены изношенной ручки, если совпадают модель замка, межцентровое расстояние, размеры планки и схема крепежа. Для подбора других вариантов удобно сравнить конструкцию и параметры в разделе дверных ручек.

Цвет бронза позволяет сочетать модель с фурнитурой близкого оттенка. При подборе комплекта для одной двери сравнивайте не только название цвета, но и фактический тон деталей при одинаковом освещении: оттенки изделий разных серий могут визуально различаться.

Что проверить перед заказом

• Модель замка. Сверьте обозначение ЗВ4-3.03 на корпусе установленного механизма или в его документации.
• Межцентровое расстояние. Значение между осью ручки и центром цилиндра должно составлять 55 мм.
• Габариты планки. Убедитесь, что размер 195 × 45 мм подходит для двери и перекрывает прежние монтажные следы.
• Крепежная схема. Сравните расстояние 160 мм между отверстиями и расположение существующих точек крепления.
• Параметры двери. Подберите стяжки требуемой длины с учетом толщины полотна.
• Привод ручки. Проверьте сечение и длину квадратного стержня, необходимого для установленного замка.

Характеристики

Практическая рекомендация

Для надежного выбора снимите размеры непосредственно с двери и замка либо сравните демонтированную планку с указанными параметрами. Если все ключевые точки совпадают — межцентровое расстояние 55 мм, планка 195 × 45 мм и крепежные отверстия 160 мм, — модель можно использовать как совместимую ручку для замка ЗВ4-3.03. Монтаж выполняйте без перекоса и чрезмерного затягивания крепежа, а после установки проверьте свободный ход ручки и работу защелки.
