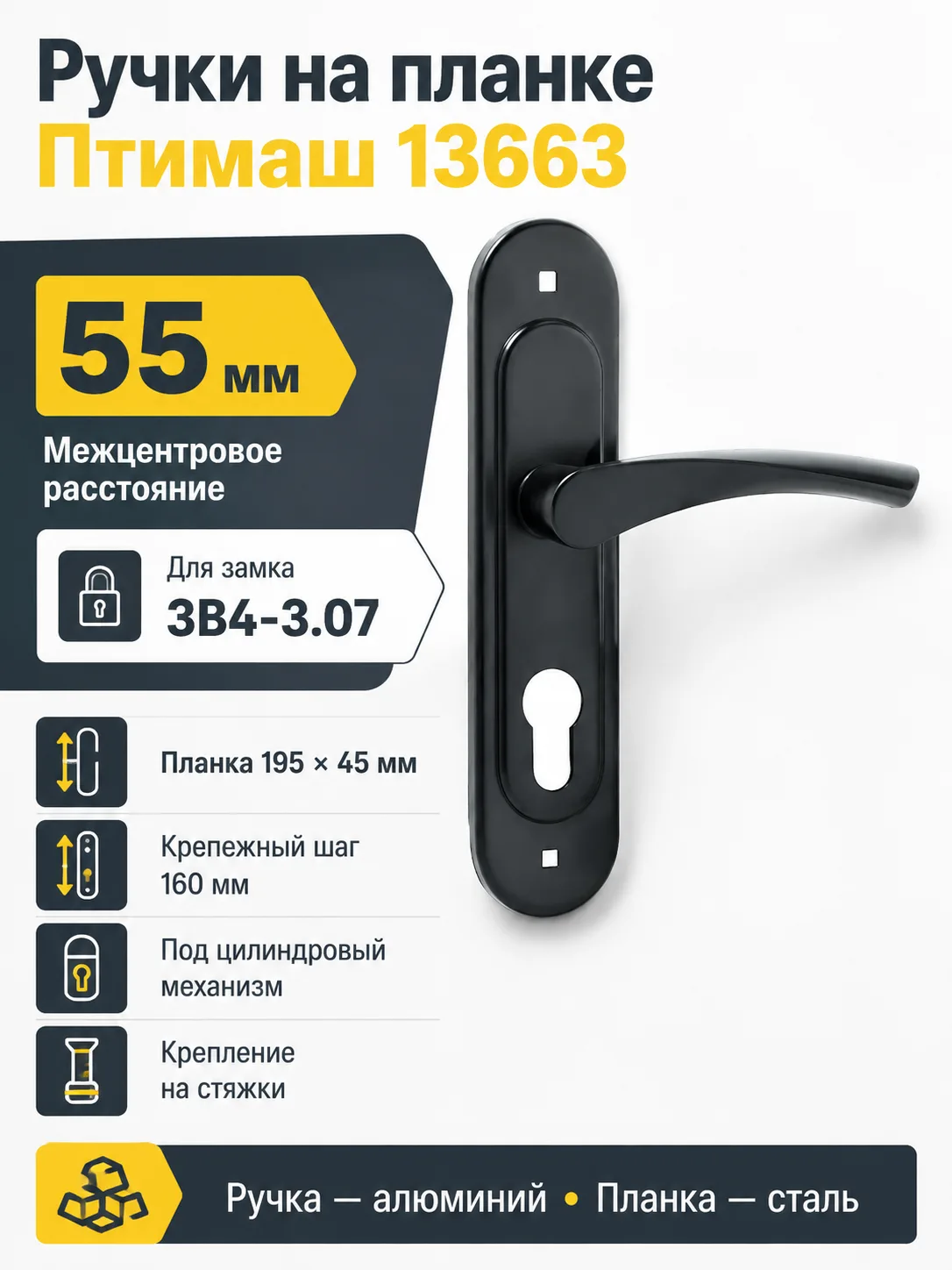

13663 Птимаш к ЗВ4-3.07 черный Ручки на планке

Ручки на планке Птимаш 13663 для замка ЗВ4-3.07

Птимаш 13663 — черные дверные ручки на удлиненной планке, рассчитанные на совместную установку с замком ЗВ4-3.07. Модель подходит для замены изношенной ручки или комплектации двери, когда требуется межцентровое расстояние 55 мм между осью ручки и центром цилиндрового отверстия. Планка объединяет нажимную ручку и отверстие под цилиндровый механизм в одной монтажной детали.

Такое исполнение удобно при ремонте дверного блока с уже подготовленными отверстиями: при совпадении посадочных размеров не требуется подбирать отдельные накладки под ручку и цилиндр. В каталоге дверных ручек эту модель следует сравнивать прежде всего по межцентровому расстоянию, габаритам планки и расположению крепежных отверстий, а не только по цвету и внешней форме.

Размеры и конструкция

Длина планки составляет 195 мм, ширина — 45 мм. Расстояние между крепежными отверстиями равно 160 мм. Эти параметры особенно важны при замене: новая планка должна закрывать существующую монтажную зону и совпадать с отверстиями для стяжек. Межцентровое расстояние 55 мм необходимо сверять с корпусом замка — несовпадение этого размера не позволит одновременно совместить ручку и цилиндровое отверстие.

Рукоятка изготовлена из алюминия, а планка — из стали. Черное исполнение подходит для дверей и замочной фурнитуры соответствующего цвета. Крепление предусмотрено стяжками, которые соединяют элементы через дверное полотно. Конкретную длину крепежа выбирают с учетом толщины двери и конструкции установленного замка.

Совместимость и ограничения

Основной ориентир совместимости — замок ЗВ4-3.07 и межцентровое расстояние 55 мм. Одного совпадения бренда недостаточно: перед покупкой измерьте расстояние от центра квадрата ручки до центра цилиндрового отверстия, длину и ширину старой планки, а также шаг крепежных отверстий. Для этой модели шаг крепления составляет 160 мм.

Проверьте также положение цилиндрового механизма, направление работы ручки, размер квадрата и толщину дверного полотна. Квадрат должен свободно входить в отверстие замка без люфта и перекоса, а стяжки — соответствовать толщине собранного дверного блока. Не подрезайте детали и не расширяйте отверстия до пробной сборки: сначала приложите планки к двери и убедитесь, что ручка и цилиндр работают независимо и без заеданий.

Практические рекомендации по выбору

• Снимите размеры со старой фурнитуры или корпуса замка до оформления заказа.
• Убедитесь, что межцентровое расстояние равно 55 мм.
• Сравните планку 195 × 45 мм с существующей монтажной зоной на двери.
• Проверьте расстояние 160 мм между крепежными отверстиями.
• Уточните длину стяжек и квадрата с учетом толщины дверного полотна.
• До окончательной затяжки проверьте свободный ход ручки и работу цилиндрового механизма.

Характеристики модели

Итог

Птимаш 13663 — вариант для двери с замком ЗВ4-3.07, цилиндровым механизмом и межцентровым расстоянием 55 мм. Модель стоит выбирать при точном совпадении планки 195 × 45 мм и крепежного шага 160 мм. Предварительная проверка посадочной геометрии, квадрата и длины крепежа поможет установить ручки без перекоса и обеспечить свободную работу замка.
