Многозапорный замок 3322 для профильной двери

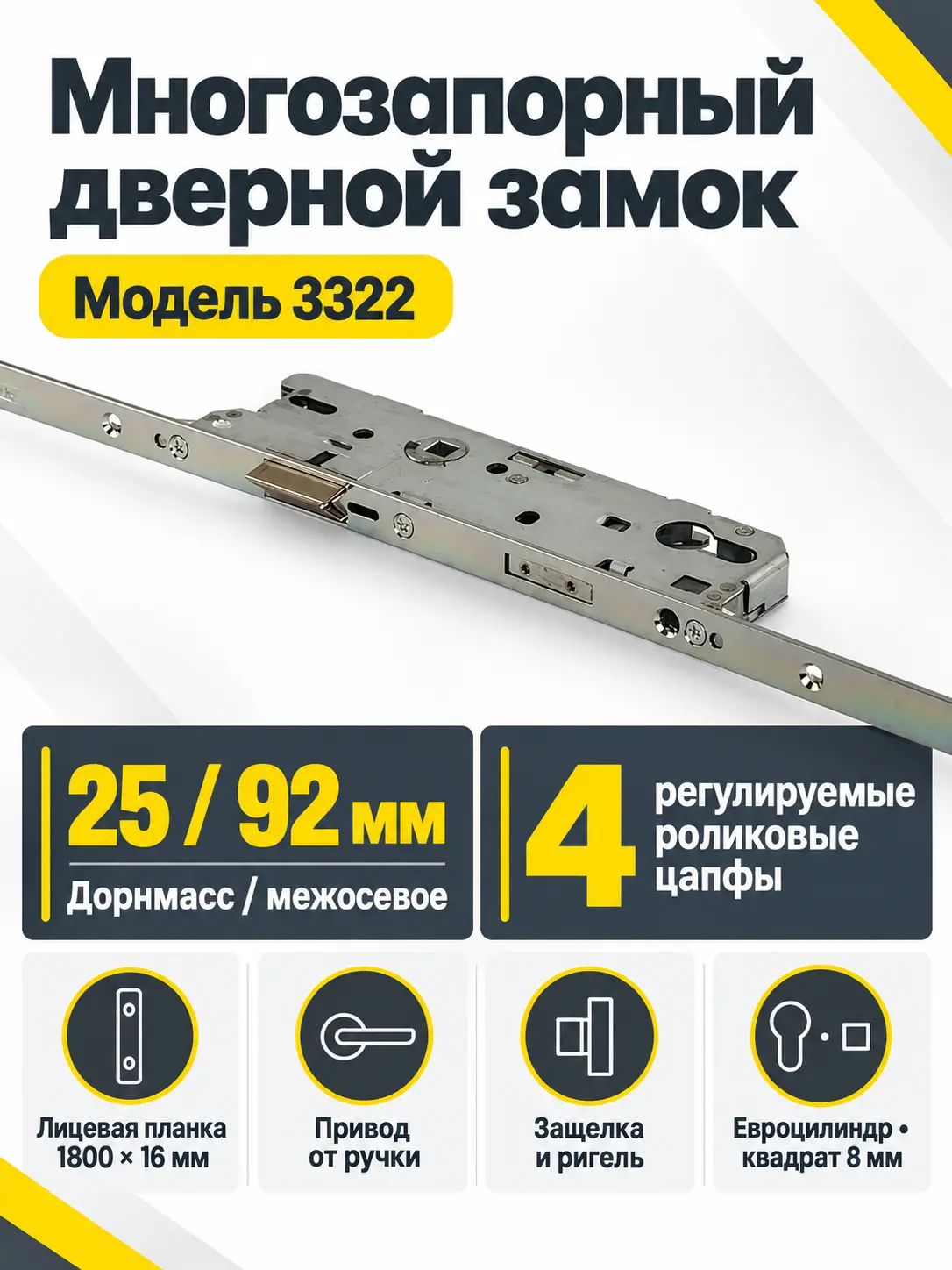

Модель 3322 — врезной многозапорный дверной замок с приводом от нажимной ручки. Конструкция объединяет основной ригель, фалевую защелку и четыре регулируемые роликовые цапфы, расположенные по длине лицевой планки. Такое исполнение подходит для дверной конструкции, в которой требуется запирание полотна в нескольких точках одним механизмом.

Замок имеет дорнмасс 25 мм и межосевое расстояние 92 мм. Длина лицевой планки составляет 1800 мм, ширина штульпа — 16 мм. Планка не рассчитана на удлинение, поэтому перед покупкой особенно важно сравнить ее полную длину, положение корпуса и расположение цапф с установленным замком либо подготовленным пазом в профиле.

Устройство и принцип работы

Привод дополнительных запоров выполняется нажимной ручкой. В центральной части находятся металлические фалевая защелка и ригель, а четыре регулируемые роликовые цапфы обеспечивают дополнительные точки прижима. Блокировка ригеля выполняется цилиндровым механизмом. Для управления ручкой предусмотрен квадрат 8 мм, совместимый со стандартным нажимным гарнитуром соответствующего размера.

Фалевая защелка переналаживается под правое или левое открывание. Это позволяет ориентировать ее скос в соответствии с направлением закрывания двери, однако до установки следует проверить положение замка относительно коробки. Закрытый корпус уменьшает прямое воздействие загрязнений на внутренний механизм. Штульп имеет никелированную отделку, а цвет исполнения обозначен как хром.

Где применяется модель

Замок предназначен для дверей с узким профильным посадочным местом, где подходят размеры 25/92 и штульп шириной 16 мм. Он может использоваться при замене механизма с совпадающей геометрией либо при комплектации новой профильной двери. Подбор других дверных замков имеет смысл, если отличаются дорнмасс, межосевое расстояние, длина планки или схема точек запирания.

Для роликовых цапф применяются стандартные оконные ответные элементы подходящей формы и расположения. Совпадение только длины планки недостаточно: ответные детали должны находиться напротив каждой цапфы, защелки и ригеля. Также необходимо проверить, хватает ли места внутри профиля для корпуса механизма и свободного хода его подвижных частей.

Что проверить перед заказом

• Дорнмасс: расстояние от лицевой планки до оси цилиндра должно составлять 25 мм.
• Межосевое расстояние: между осями ручки и цилиндра должно быть 92 мм.
• Лицевая планка: требуются длина 1800 мм и ширина 16 мм.
• Точки запирания: сопоставьте высоту четырех цапф, защелки и ригеля с ответными элементами коробки.
• Гарнитур: ручка должна работать с квадратом 8 мм, а цилиндр — соответствовать евроформату и толщине двери.
• Направление двери: до монтажа разверните защелку под правое или левое закрывание.

При замене удобно снять старый механизм и приложить его к новому по всей длине. Сравнивать следует не только маркировку, но и отверстия крепления, положение центрального корпуса, оси ручки и цилиндра. Цилиндр, ручки, ответные элементы и крепеж подбирайте по фактической конфигурации двери.

Характеристики

Итог

Замок 3322 25/92 SR длиной 1800 мм подойдет для профильной двери, если полностью совпадают посадочные размеры и расположение всех точек запирания. Его ключевые особенности — управление от ручки, центральные защелка и ригель, четыре регулируемые цапфы, квадрат 8 мм и возможность переналадки защелки под сторону открывания. Тщательная сверка геометрии перед заказом поможет избежать несовместимости при установке.
