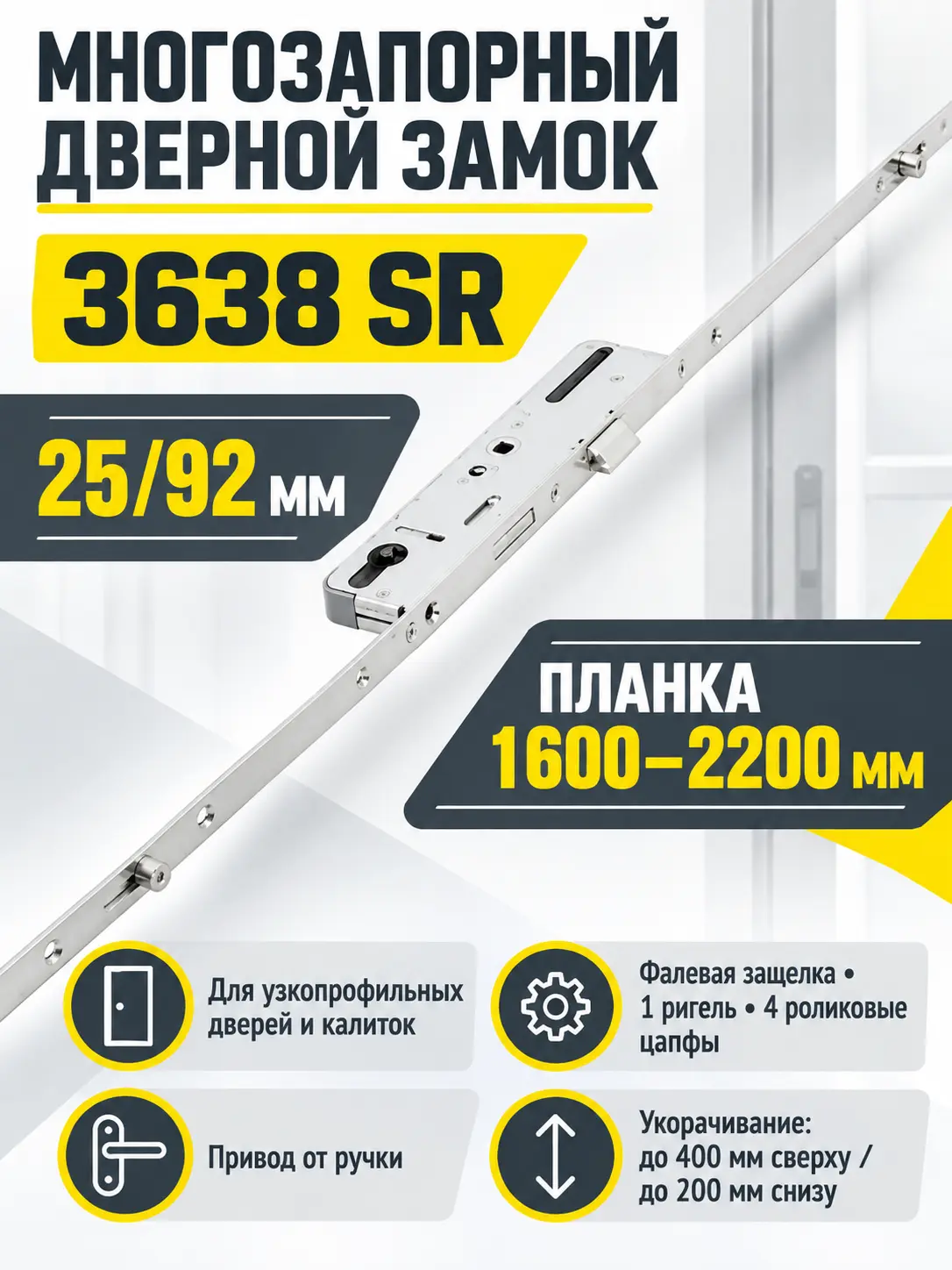

3638 Многозапорный дверной замок 25 92 SR 1600-2200 мм (Защелка и ригель)

Многозапорный дверной замок 3638 SR 25/92

Модель 3638 SR — многозапорный механизм для узкопрофильной двери или калитки. Замок объединяет фалевую защелку, основной ригель и четыре роликовые цапфы, распределенные по длине сплошного штульпа. Такая конфигурация подходит для дверной конструкции, которой требуется запирание в нескольких точках одним механизмом.

Ключевые установочные размеры модели — backset 25 мм и межцентровое расстояние 92 мм. Высота расположения ручки составляет 1020 мм, а длина лицевой планки находится в диапазоне 1600–2200 мм. Эти параметры необходимо проверять вместе: совпадение только расстояния 25/92 мм еще не гарантирует установку замка в существующую дверь.

Принцип работы и запирающие элементы

Дополнительные запоры приводятся в действие нажатием на дверную ручку. Поворот ключа выдвигает ригель и фиксирует запоры. Выход ригеля составляет 20 мм. Четыре роликовые цапфы служат дополнительными точками прижима по высоте полотна, а фалевая защелка удерживает закрытую дверь до запирания ключом.

Модель оснащена именно фалевой защелкой: заменить ее роликовой защелкой нельзя. Корпус имеет отверстие под стандартный профильный цилиндр, однако сам цилиндр и другие элементы комплектации перед покупкой следует согласовать отдельно. Подходящие изделия этого типа удобно сравнивать в разделе дверных замков, ориентируясь прежде всего на монтажные размеры и схему расположения запоров.

Конструкция планки и подбор по высоте

Лицевая планка выполнена в виде цельного оцинкованного штульпа серебристого цвета. Металлический оцинкованный корпус имеет закрытую конструкцию. Функция удлинения не предусмотрена, поэтому получить длину больше исходной за счет дополнительных элементов нельзя.

При подгонке по высоте планку допускается укоротить максимум на 400 мм сверху и на 200 мм снизу. До резки необходимо разметить положение корпуса, цапф и ответных частей, а также убедиться, что выбранная линия укорачивания не затрагивает функциональные элементы. Если требуется существенное изменение длины, подбор лучше выполнять по фактической высоте полотна и расположению имеющихся пазов.

Что проверить перед заказом

• Backset: расстояние от лицевой планки до оси цилиндра должно соответствовать 25 мм.
• Межцентровое расстояние: между осью ручки и осью цилиндра требуется 92 мм.
• Высота ручки: положение оси ручки должно соответствовать размеру 1020 мм.
• Длина штульпа: сопоставьте диапазон 1600–2200 мм с высотой полотна и допустимым укорачиванием.
• Ответные точки: проверьте положение защелки, ригеля и четырех роликовых цапф относительно дверной коробки.
• Профиль и паз: сравните ширину и форму посадочного места, направление защелки и габариты корпуса со снимаемым механизмом или монтажной схемой двери.
• Сопутствующая фурнитура: заранее согласуйте цилиндр, ручки, ответные элементы и крепеж.

Характеристики замка 3638 SR

Практический выбор

Замок 3638 SR следует выбирать как размерно совместимый механизм, а не только по внешнему сходству. Для корректной замены нужно одновременно сопоставить размеры 25/92 мм, высоту ручки 1020 мм, длину штульпа, расположение всех точек запирания и конфигурацию посадочного паза. После установки ручка, защелка, ригель и роликовые цапфы должны двигаться без заеданий, а запирание ключом — происходить без чрезмерного усилия.
