9724 Птимаш 0623 бронза м о 55 к ЗВ4-3.07 Ручки на планке

Ручки на планке Птимаш 0623 для замка ЗВ4-3.07

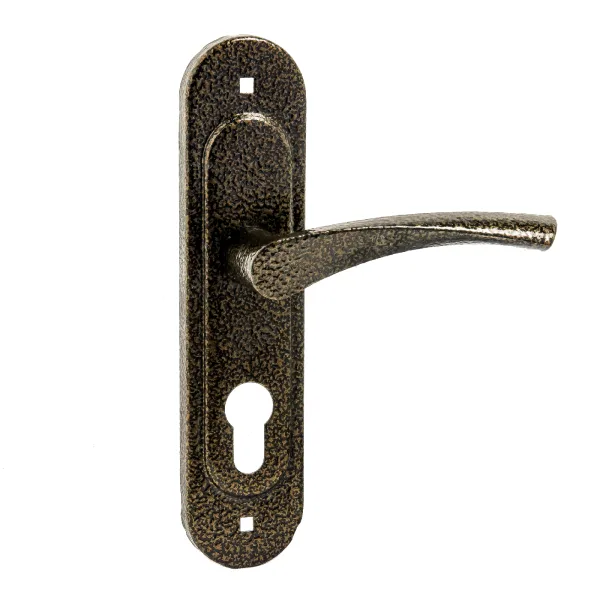

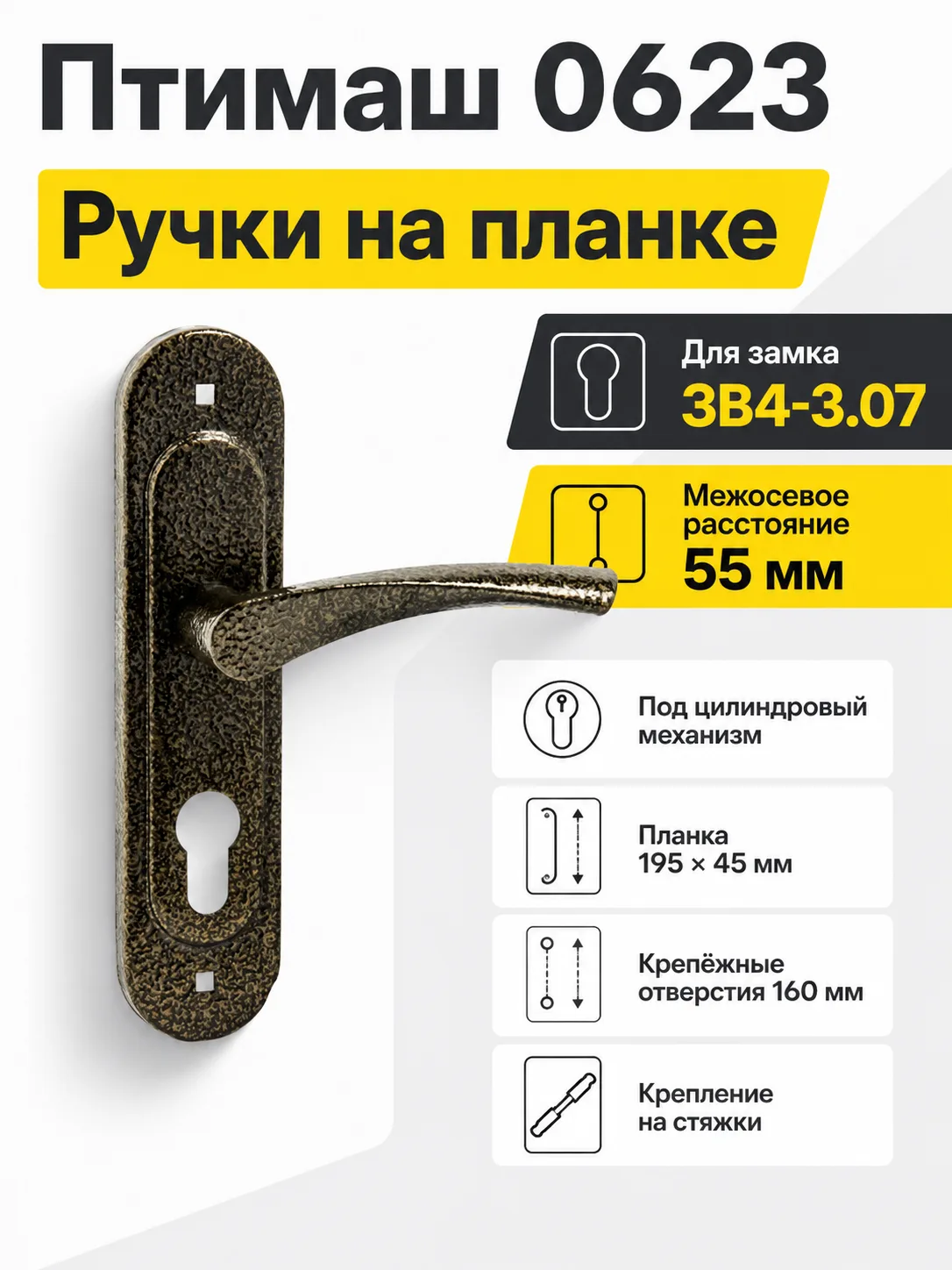

Птимаш 0623 — дверные нажимные ручки на удлиненной планке в цвете бронза. Модель рассчитана на сочетание с замком ЗВ4-3.07 и цилиндровым механизмом секретности. Межосевое расстояние между осью ручки и осью цилиндрового механизма составляет 55 мм. Такое исполнение подходит для замены ручек при сохранении соответствующего корпуса замка либо для подбора фурнитуры при новой установке.

Общая планка объединяет ручку и отверстие под цилиндровый механизм в одном элементе. Ее длина составляет 195 мм, ширина — 45 мм, а расстояние между крепежными отверстиями — 160 мм. Эти параметры особенно важны при замене старой фурнитуры: новая планка должна совпасть с расположением функциональных и монтажных отверстий, а также закрыть следы прежней установки.

Материалы и конструкция

Рычаг ручки изготовлен из алюминиевого сплава, планка — из стали. Цвет исполнения — бронза. Ручки фиксируются стяжками: крепеж проходит через дверное полотно и соединяет элементы с двух сторон. Перед монтажом необходимо подобрать стяжки подходящей длины с учетом толщины двери и конструкции установленного замка.

Модель относится к дверным ручкам на планке. При подборе важно ориентироваться не только на внешний вид, но и на геометрию узла: межосевое расстояние 55 мм, размер планки 195 × 45 мм и крепежное расстояние 160 мм должны соответствовать двери и замку.

Где применяется модель

Ручки Птимаш 0623 используют вместе с врезным замком ЗВ4-3.07, когда требуется управление защелкой нажатием на рычаг и доступ к цилиндровому механизму через отверстие в планке. Модель можно рассматривать для плановой замены изношенной пары ручек, восстановления дверной фурнитуры после ремонта или комплектации двери совместимыми элементами.

Обозначение ЗВ4-3.07 существенно для выбора. Сходные внешне ручки могут отличаться расстоянием между осями, положением крепежа, шириной планки и формой отверстия под механизм. Совпадение цвета или общей формы не гарантирует подходящую установку.

Что проверить перед заказом

• Модель замка. Сверьте маркировку установленного корпуса с обозначением ЗВ4-3.07.
• Межосевое расстояние. Между центром квадрата ручки и центром цилиндрового механизма должно быть 55 мм.
• Габариты планки. Сопоставьте размер 195 × 45 мм с прежней накладкой и свободным местом на полотне.
• Крепежные отверстия. Расстояние между ними должно соответствовать значению 160 мм.
• Толщину двери. По ней подбирают длину стяжек и квадратного стержня.
• Состав заказа. До покупки уточните наличие ответной ручки, стяжек, квадратного стержня и других необходимых монтажных элементов.

Практические рекомендации

Для замены сначала измерьте старую фурнитуру, не разбирая исправный замок без необходимости. Измерения выполняйте между центрами отверстий, поскольку внешние края планки не определяют совместимость. До окончательной затяжки стяжек убедитесь, что обе ручки расположены без перекоса, свободно нажимаются и возвращаются в исходное положение. Чрезмерная затяжка способна зажать механизм или деформировать установочный узел.

После установки несколько раз проверьте работу ручки и защелки при открытой двери. Затем аккуратно проверьте закрывание: язычок защелки должен входить в ответную планку без удара и дополнительного давления на полотно. Если движение тугое, следует проверить соосность ручек, положение квадрата и равномерность затяжки крепежа.

Характеристики

Итог

Птимаш 0623 — ручки на стальной планке для замка ЗВ4-3.07 с межосевым расстоянием 55 мм. Модель в бронзовом цвете подойдет при точном совпадении размеров планки, расположения крепежа и геометрии установленного замка. Предварительная проверка трех основных размеров — 55, 160 и 195 × 45 мм — поможет избежать ошибки при выборе.
