9725 Птимаш 0623 медь м о 55 к ЗВ4-3.07 Ручки на планке

Ручки на планке ПтиМаш 0623 для замка ЗВ4-3.07

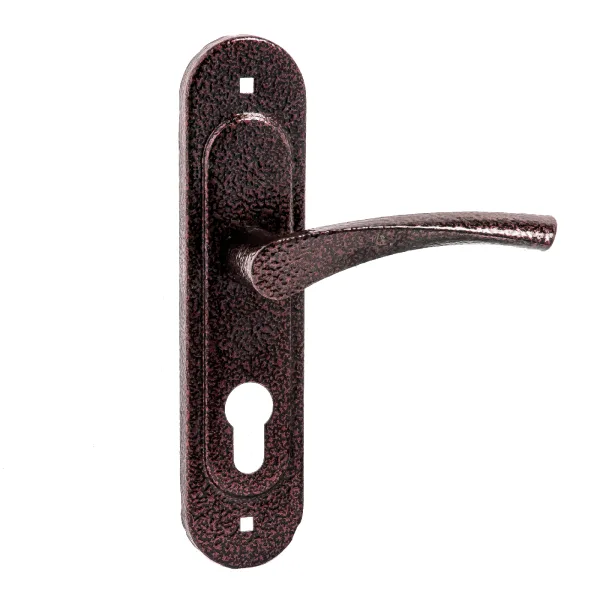

ПтиМаш 0623 — дверные ручки на продолговатых планках, рассчитанные на совместную установку с замком ЗВ4-3.07. Модель выполнена в цвете медь и подходит для узла с цилиндровым механизмом секретности. Межцентровое расстояние между осью ручки и осью цилиндрового механизма составляет 55 мм. Именно этот размер является одним из основных критериев совместимости и должен совпадать с параметрами установленного или выбранного замка.

Ручки можно использовать при оснащении новой двери либо при замене изношенной фурнитуры, если конфигурация замка и монтажные размеры совпадают. Модель относится к категории дверных ручек, предназначенных для управления защёлкой через квадратный шпиндель замка. При подборе важно оценивать не только внешний вид, но и расположение функциональных отверстий, габариты планки и схему крепления.

Материалы, размеры и крепление

Каждая ручка изготовлена из алюминиевого сплава, а продолговатая планка — из стали. Такое сочетание разделяет функции элементов: ручка служит подвижной частью, а планка образует основание для размещения фурнитуры на дверном полотне. Цвет исполнения — медь; перед покупкой его стоит сопоставить с петлями, цилиндровой накладкой и другими видимыми элементами двери.

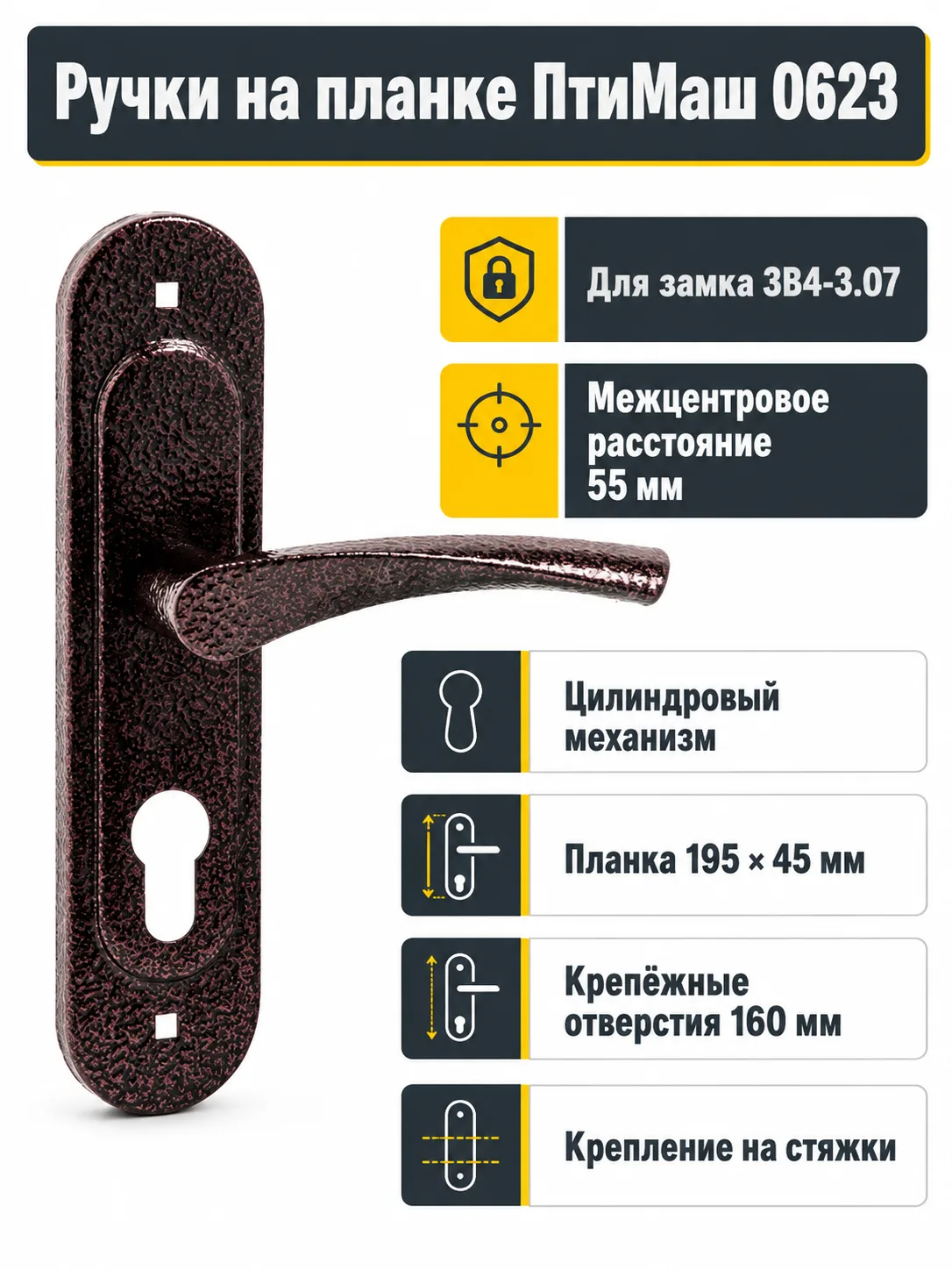

Длина планки составляет 195 мм, ширина — 45 мм. Расстояние между крепежными отверстиями равно 160 мм. Для фиксации используются стяжки, соединяющие элементы с двух сторон двери. При замене старых ручек эти размеры необходимо сравнить с существующими отверстиями: совпадение межцентрового размера 55 мм само по себе не гарантирует совпадения всей разметки.

Совместимость и ограничения выбора

Ручки рассчитаны на замок ПтиМаш ЗВ4-3.07. Для корректного выбора проверьте маркировку корпуса замка, расстояние от оси ручки до оси цилиндра, положение крепежных отверстий и доступное место под планку размером 195 × 45 мм. Отдельно сопоставьте форму отверстия под шпиндель и расположение цилиндрового механизма с фактической конфигурацией двери.

Перед заказом также измерьте толщину дверного полотна и уточните подходящую длину стяжек и квадратного шпинделя. Крепёж не должен быть слишком коротким, а чрезмерно длинные элементы не должны мешать плотной посадке планок. Если ручки приобретаются взамен старых, снимите размеры до демонтажа либо сохраните прежнюю фурнитуру для непосредственного сравнения.

Практические рекомендации

• Сверьте модель замка: ручки предназначены для ЗВ4-3.07.
• Проверьте межцентровое расстояние 55 мм между осями ручки и цилиндра.
• Убедитесь, что планка длиной 195 мм и шириной 45 мм перекрывает прежнюю монтажную область.
• Сопоставьте расстояние между крепежными отверстиями 160 мм с разметкой двери.
• До монтажа проверьте длину стяжек и шпинделя с учётом толщины полотна.
• После установки убедитесь, что ручка движется свободно, планки не смещаются, а защёлка возвращается без заеданий.

Характеристики модели

Итог

Ручки ПтиМаш 0623 — вариант для замка ЗВ4-3.07 с цилиндровым механизмом, межцентровым расстоянием 55 мм и креплением на стяжках. Модель стоит выбирать после проверки трёх групп параметров: конфигурации замка, размеров планки и расположения крепёжных отверстий. Совпадение этих характеристик позволит установить фурнитуру без изменения штатной схемы размещения элементов.
