Врезной замок АЛЛЮР 103/3-61А(1203) AB

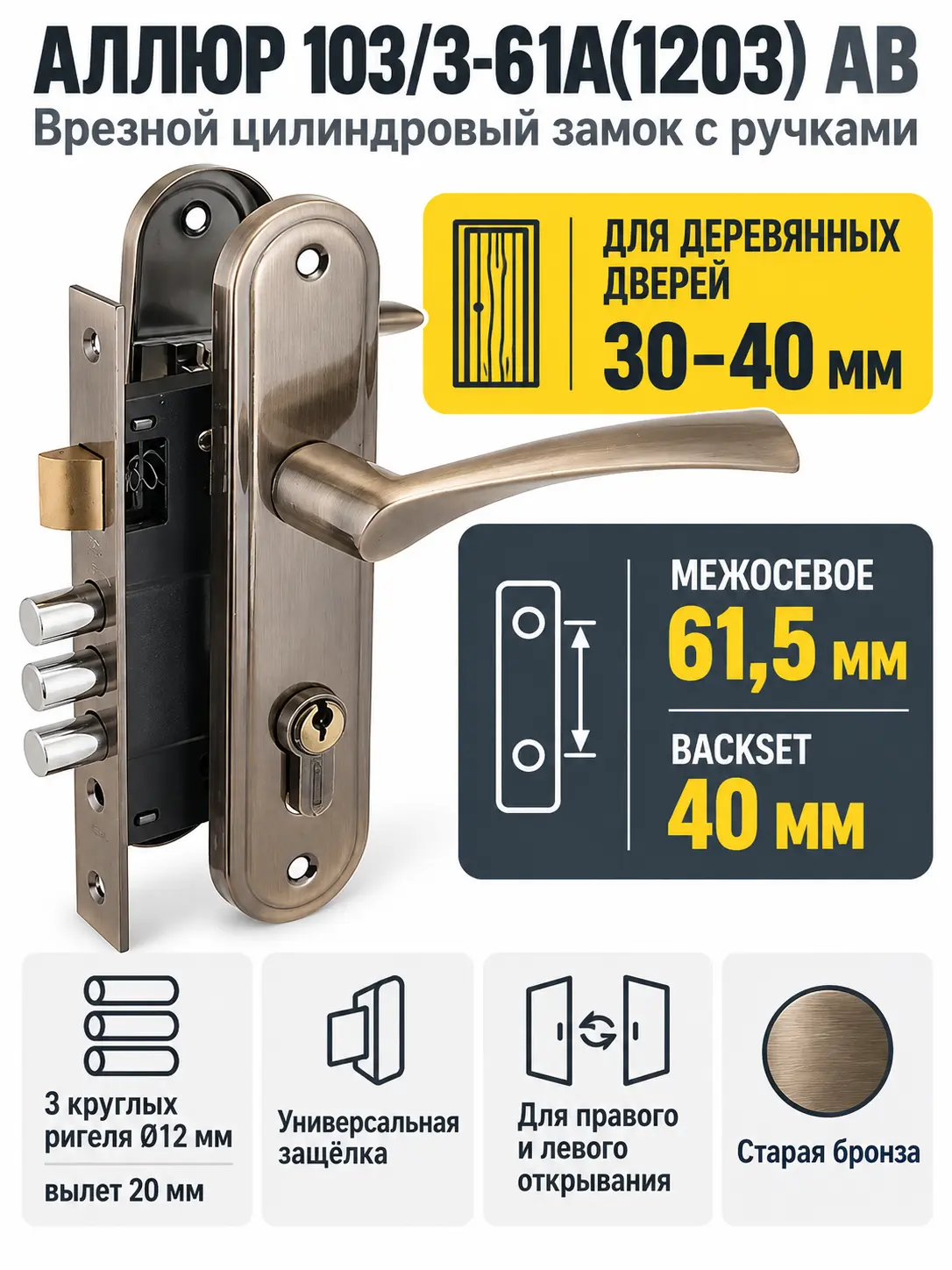

АЛЛЮР 103/3-61А(1203) AB — врезной цилиндровый замок серии «Лайт» с нажимными ручками на планках. Модель рассчитана на установку в деревянное дверное полотно толщиной 30–40 мм и подходит для дверей правого и левого открывания. Покрытие цвета «старая бронза» позволяет сочетать комплект с дверной фурнитурой близкого бронзового оттенка.

Замок используется как комплектное решение для двери, где требуются защёлка под фалевую ручку и запирание цилиндровым механизмом. При убранных ригелях дверь удерживается универсальной защёлкой и открывается нажатием ручки. Для запирания служат три круглых стальных ригеля диаметром 12 мм; их вылет составляет 20 мм. Автоматического запирания у модели нет.

Размеры и особенности конструкции

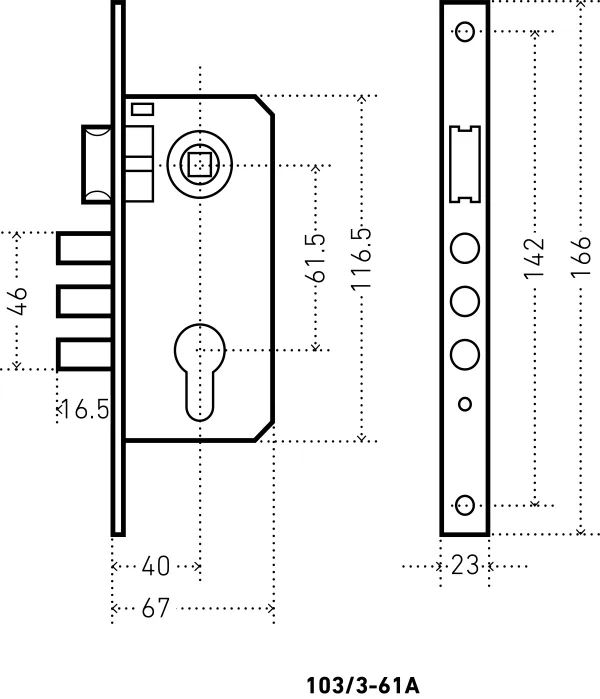

Ключевые монтажные параметры модели — межосевое расстояние 61,5 мм и backset 40 мм. Межосевое расстояние измеряется между осью ручки и осью цилиндрового механизма, а backset — от лицевой планки до оси ключевого отверстия. Эти значения особенно важны при замене установленного замка: совпадение только внешнего вида планок не гарантирует совместимость корпуса с подготовленной выборкой в полотне.

Размер изделия составляет 65×116,5×166×23 мм. Корпус изготовлен из стали, снабжён подшипником и покрыт полимерной краской. Ручки выполнены из алюминиевого сплава и имеют гальваническое покрытие. Перед покупкой сравните габариты корпуса, положение осей и размеры лицевой планки с посадочным местом двери.

Комплектация и применение

Комплект включает замок с ручками, цилиндровый механизм длиной 60 мм, четыре ключа и ответную планку. Цилиндр имеет стальной корпус, ключи также изготовлены из стали. Наличие крепёжных саморезов в состав комплекта не включайте в расчёт: крепёж следует подобрать по материалу и конструкции конкретной двери и коробки.

Модель можно рассматривать при первичной комплектации деревянной двери или при замене замка с совпадающими монтажными параметрами. Другие дверные замки могут иметь иной backset, межосевое расстояние, форму корпуса и комплектацию, поэтому выбирать замену следует по размерам, а не только по цвету и типу ручек.

Что проверить перед заказом

• Толщина деревянного полотна должна находиться в пределах 30–40 мм.
• Межосевое расстояние существующей разметки должно составлять 61,5 мм.
• Расстояние от лицевой планки до оси цилиндра должно соответствовать backset 40 мм.
• Посадочная выборка должна подходить под корпус размером 65×116,5×166×23 мм.
• Цилиндр длиной 60 мм должен соответствовать толщине двери и установленным планкам.
• Ответная часть коробки должна позволять разместить три ригеля с вылетом 20 мм и универсальную защёлку.

Если замок приобретается для замены, полезно снять старый механизм и измерить его корпус, backset и расстояние между осями. Также проверьте направление скоса защёлки и возможность её перестановки до окончательного монтажа. Установку выполняйте без перекоса: ручки, защёлка и ригели должны двигаться свободно сначала при открытой, а затем при закрытой двери.

Характеристики

Итог

АЛЛЮР 103/3-61А(1203) AB подойдёт для деревянной двери толщиной 30–40 мм, если требуются ручки на планках, цилиндровое запирание и монтажные параметры 61,5/40 мм. Главные условия правильного выбора — совпадение размеров корпуса и разметки, подходящая длина цилиндра и возможность установить ответную планку без перекоса.
