АЛЛЮР HD F 80-5К BP[30x10x40] латунь перф.кл Цилиндровый механизм (50 10)

Цилиндровый механизм АЛЛЮР HD F 80-5К BP

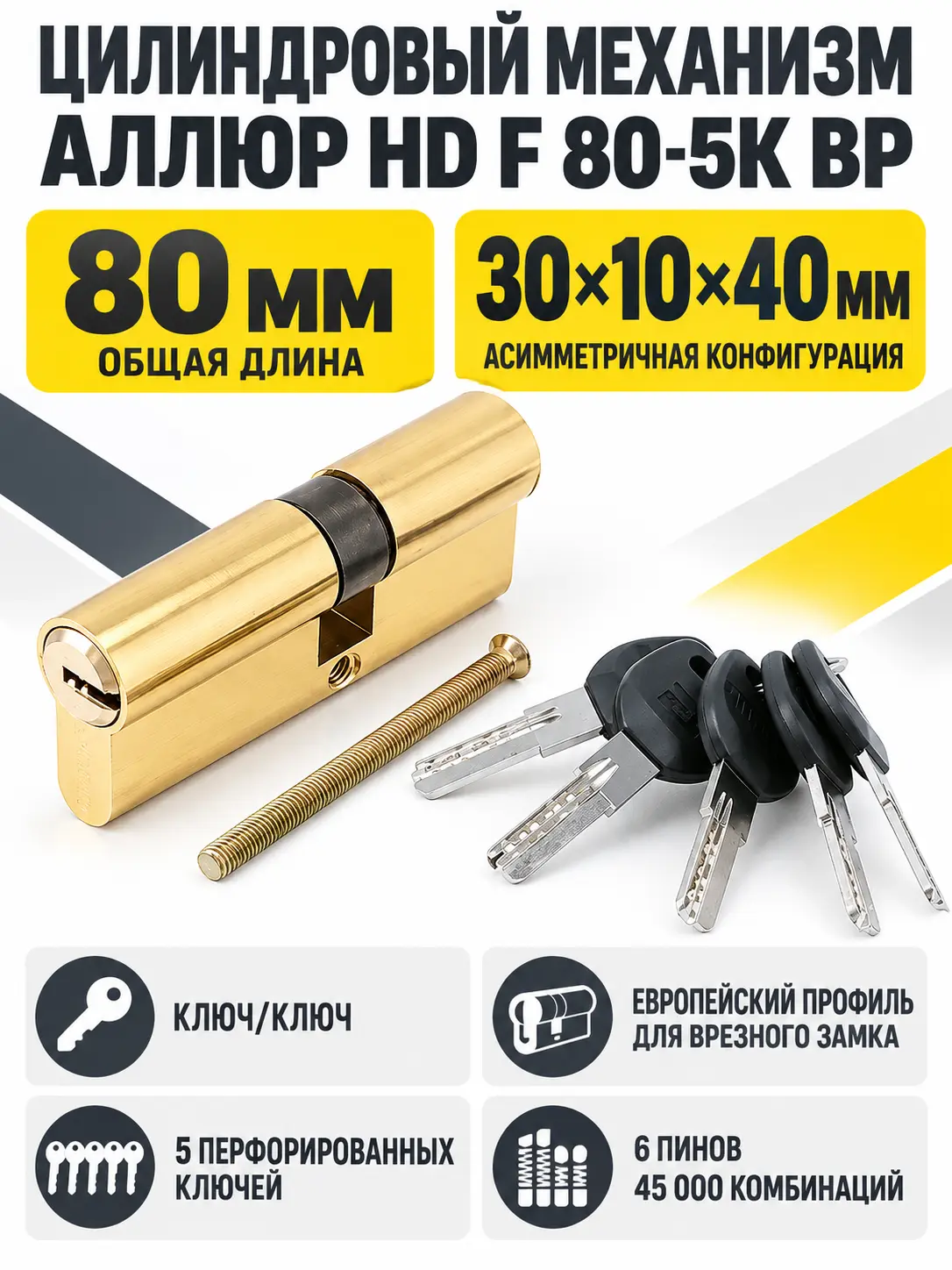

АЛЛЮР HD F 80-5К BP — двухсторонний цилиндровый механизм европейского профиля для врезного дверного замка. Модель имеет общую длину 80 мм и асимметричную конфигурацию 30×10×40 мм. Такое обозначение показывает расстояния от центральной зоны с кулачком до двух торцов корпуса: одна рабочая сторона составляет 30 мм, другая — 40 мм. Это основной параметр при подборе цилиндра на замену.

Механизм выполнен по схеме ключ/ключ: для отпирания двери с каждой стороны используется ключ. В комплект входят пять перфорированных ключей. Этот вариант подходит для двери, на которой не требуется внутренняя поворотная ручка-вертушка. Если дверь должна открываться изнутри без ключа, следует выбирать цилиндр другой конструкции.

Назначение и применение

Модель предназначена для установки во врезной замок с посадочным местом под европейский профиль. Ее можно рассматривать для замены изношенного цилиндра или комплектации новой двери при условии совпадения профиля, общей длины, расположения кулачка и крепежного отверстия. При подборе других вариантов полезно сравнить размеры в разделе цилиндровые механизмы, поскольку одинаковая общая длина не гарантирует одинакового смещения относительно центра.

Корпус и ротор изготовлены из латуни. Модель имеет латунный цвет, поэтому ее удобно сочетать с дверными накладками и другой фурнитурой близкого оттенка. Механизм оснащен шестью пинами; заявленное количество секретных комбинаций — 45000. Кулачок в исходном положении выступает из плоскости корпуса на 30 градусов.

Как правильно подобрать размер

Для замены измерьте старый цилиндр от центра отверстия крепежного винта отдельно в обе стороны. Для этой модели требуются стороны 30 и 40 мм, между которыми учитывается центральная зона 10 мм. Важно не только получить общую длину 80 мм, но и правильно сориентировать короткую и длинную части относительно наружной и внутренней сторон двери.

После установки торцы цилиндра не должны заметно выступать за защитные накладки. Чрезмерно короткий корпус также нежелателен: ключ должен свободно входить в скважину и поворачиваться, не задевая декоративную фурнитуру. До заказа сравните форму профиля, положение крепежного отверстия и кулачка со снятым механизмом либо с посадочным местом замка.

Характеристики модели

Что проверить перед заказом

• совпадение европейского профиля с корпусом врезного замка;
• общую длину 80 мм и раздельные размеры сторон 30 и 40 мм;
• ориентацию длинной и короткой сторон относительно двери;
• необходимость схемы ключ/ключ вместо исполнения с внутренней вертушкой;
• зазор между торцами цилиндра и защитными либо декоративными накладками;
• длину и состояние имеющегося крепежного винта.

Рекомендации по установке

До монтажа проверьте работу цилиндра ключом вне замка. Устанавливайте механизм без перекоса и чрезмерного усилия, совместив кулачок с каналом корпуса замка. Крепежный винт затягивайте только ручным инструментом: применение электроинструмента для этой модели не допускается. После фиксации проверьте отпирание и запирание при открытой двери, а затем убедитесь, что механизм работает свободно при закрытом полотне.

АЛЛЮР HD F 80-5К BP подойдет покупателю, которому нужен латунный цилиндр длиной 80 мм с точным смещением 30×10×40 мм, двухсторонним управлением ключом и комплектом из пяти перфорированных ключей. Решающее условие выбора — совпадение размеров и ориентации сторон с конкретной дверью и замком.
