АЛЛЮР HD FG 100-5К СP[40х10х50G] хром перф.кл верт Цилиндровый механизм (50 10)

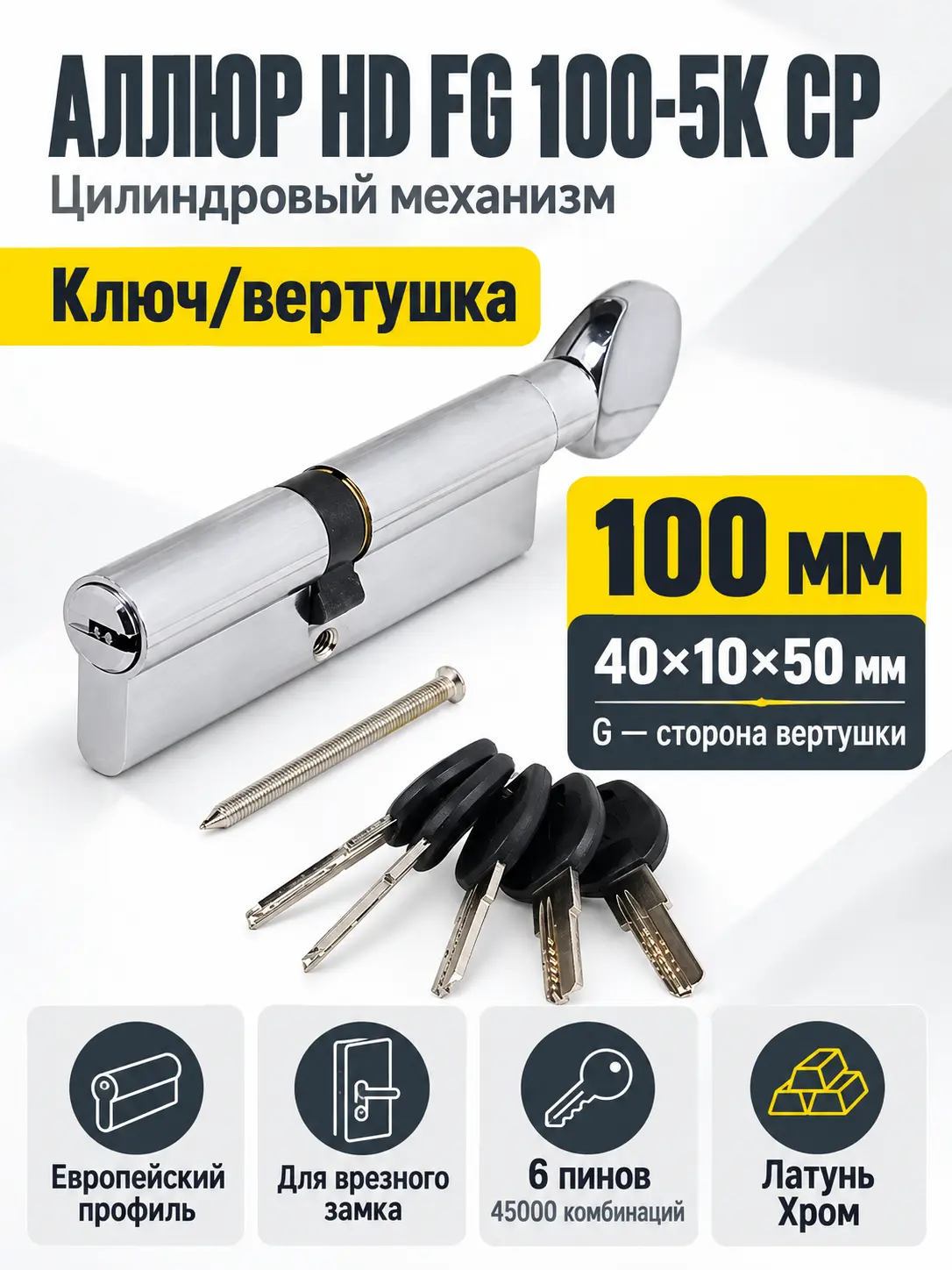

Цилиндровый механизм АЛЛЮР HD FG 100-5К CP

АЛЛЮР HD FG 100-5К CP — цилиндровый механизм европейского профиля для установки во врезной дверной замок. Модель имеет общую длину 100 мм и асимметричную размерную схему 40×10×50 мм. С одной стороны цилиндр открывается перфорированным ключом, с другой предусмотрена вертушка: это удобно для двери, которую требуется запирать из помещения без использования ключа.

Такой цилиндр подходит для замены изношенного механизма или комплектации совместимого врезного замка. При выборе важна не только общая длина корпуса. Необходимо учитывать расстояния от центра крепежного отверстия до наружного и внутреннего краев, толщину двери, накладок и броненакладки, а также сторону расположения вертушки. Обозначение G в размерной схеме относится к стороне с вертушкой.

Конструкция и параметры модели

Корпус и ротор цилиндрового механизма изготовлены из латуни, вертушка — из цинкового сплава. Наружные детали имеют цвет хром, поэтому модель рассчитана на сочетание с дверной фурнитурой близкого оттенка. Механизм построен на шести пинах и имеет 45000 секретных комбинаций ключа.

Конструкция предусматривает защиту от высверливания, вскрытия бампингом и отмычками. Кулачок, выступающий из плоскости механизма под углом 30 градусов, препятствует выбиванию цилиндра из двери. Защитные особенности не отменяют правильного подбора размера: корпус не должен значительно выступать за плоскость накладки, поскольку это повышает риск механического воздействия.

Где применяется цилиндр 100 мм

Модель предназначена для совместимых врезных замков с посадочным местом под цилиндр европейского профиля. Ее можно рассматривать для входной или межкомнатной двери, если подходят длина 100 мм, распределение сторон 40×10×50 мм и конфигурация ключ/вертушка. Другие цилиндровые механизмы стоит сравнить, если требуется иная длина, симметричное исполнение либо запирание ключом с обеих сторон.

Что проверить перед заказом

• Измерьте старый цилиндр от центра крепежного отверстия до каждого края корпуса.
• Убедитесь, что требуемая схема соответствует размеру 40×10×50 мм и общей длине 100 мм.
• Определите, с какой стороны двери должна находиться вертушка.
• Сравните европейский профиль, положение кулачка и крепежного отверстия со старым механизмом.
• Учтите толщину декоративных и защитных накладок с обеих сторон двери.
• Перед монтажом проверьте длину имеющегося крепежного винта и его соответствие замку.

Характеристики

Рекомендации по установке

До окончательного монтажа вставьте механизм в замок без усилия и проверьте свободное вращение ключа, вертушки и кулачка при открытой двери. Крепежный винт затягивайте только вручную: применение электроинструмента для установки этой модели запрещено. Чрезмерное усилие может нарушить положение корпуса и ухудшить работу механизма.

АЛЛЮР HD FG 100-5К CP подойдет, когда требуется хромированный цилиндр длиной 100 мм с перфорированным ключом снаружи и вертушкой изнутри. Главные условия правильного выбора — точное совпадение схемы 40×10×50 мм, подходящий европрофиль и верное расположение стороны с вертушкой.
