АЛЛЮР HD FG 80-5К BP(30*10*40G) латунь перф.кл верт Цилиндровый механизм(50 10)

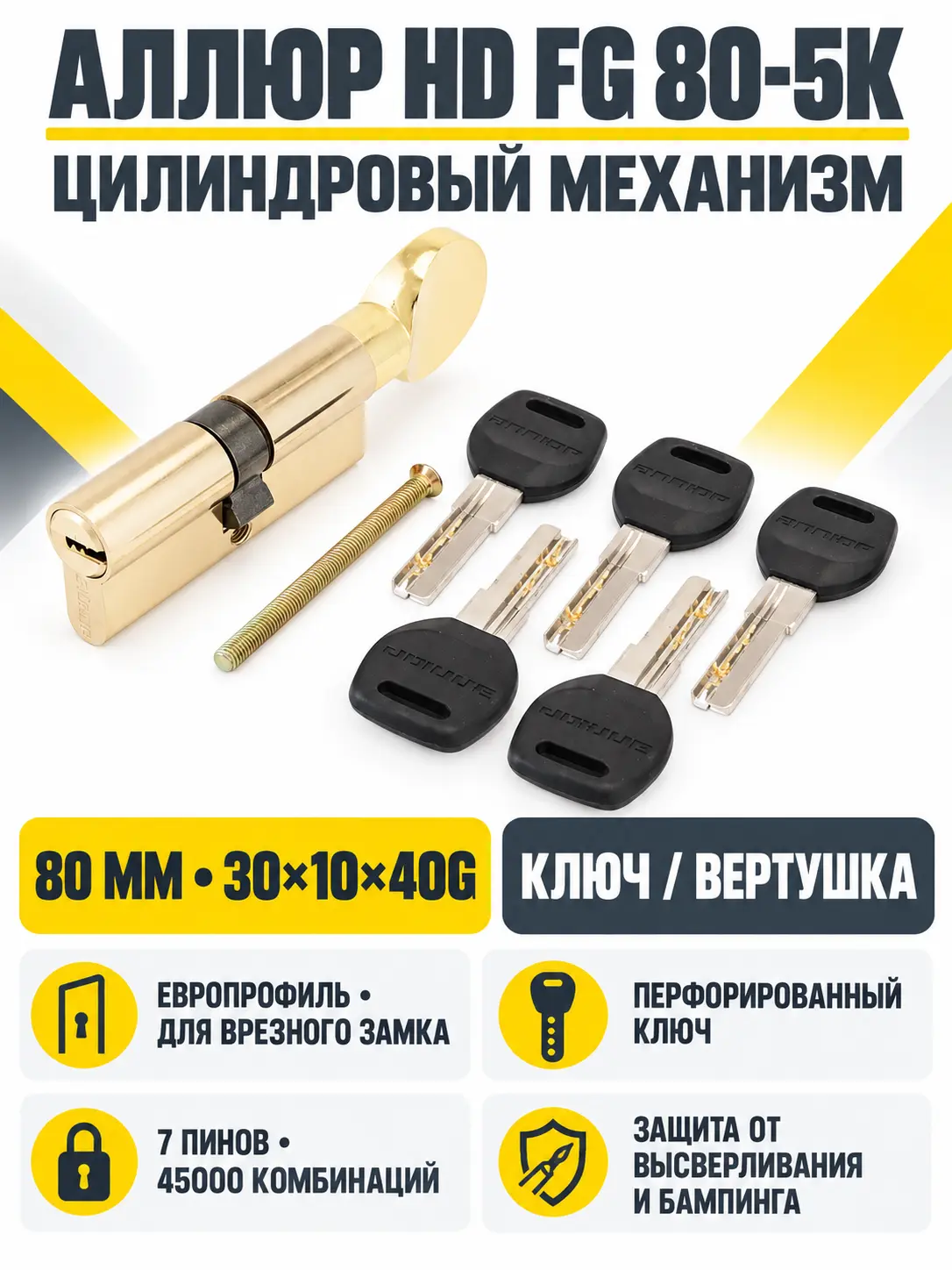

Цилиндровый механизм АЛЛЮР HD FG 80-5К

АЛЛЮР HD FG 80-5К — цилиндровый механизм европейского профиля для врезного дверного замка. Модель имеет общую длину 80 мм и асимметричную размерную схему 30×10×40G: от центра кулачка до краёв корпуса предусмотрены стороны 30 и 40 мм. Такое исполнение подходит для двери, у которой положение корпуса замка требует именно этого распределения длины.

Снаружи механизм отпирается перфорированным ключом, а с внутренней стороны используется вертушка. Это позволяет управлять замком из помещения без постоянного применения ключа. До покупки важно определить, с какой стороны двери должна располагаться вертушка: перестановка цилиндра другой стороной изменит ориентацию наружной и внутренней частей.

Назначение и сценарии применения

Механизм предназначен для замены изношенного цилиндра либо комплектации нового врезного замка с посадочным местом под европрофиль. Его выбирают для входных и межкомнатных дверей, если конструкция замка, толщина полотна и установленная защитная фурнитура соответствуют общей длине 80 мм и разбивке 30/40 мм.

При подборе цилиндра недостаточно учитывать только общую длину. Измерьте расстояние от центра крепёжного винта замка до наружной и внутренней плоскостей защитной накладки. Сопоставьте полученные значения со сторонами 30 и 40 мм, а также проверьте направление вертушки. Для сравнения других размеров и вариантов исполнения удобно использовать раздел цилиндровые механизмы для дверных замков.

Конструкция и параметры модели

Корпус изготовлен из латуни и выполнен в золотистом цвете. Секретная часть рассчитана на перфорированный ключ. Для модели заявлены 7 пинов и 45000 секретных комбинаций. Конструкция предусматривает защиту от высверливания, бампинга, воздействия отмычками и выбивания; дополнительному сопротивлению выбиванию способствует кулачок, выступающий из плоскости механизма на 30 градусов.

Защитные свойства цилиндра не заменяют правильный подбор дверной накладки и аккуратную установку. Корпус не должен заметно выступать за внешнюю плоскость фурнитуры: чрезмерный выступ облегчает механическое воздействие. При этом слишком короткий цилиндр может мешать нормальной работе ключа или вертушки.

Что проверить перед заказом

• Профиль замка. Посадочное отверстие должно быть рассчитано на цилиндр европейского профиля.
• Размер сторон. Требуемые расстояния от центра крепёжного отверстия — 30 и 40 мм.
• Ориентацию. Заранее определите внутреннюю сторону двери, на которой должна находиться вертушка.
• Положение относительно накладок. После установки цилиндр не должен чрезмерно выступать или быть слишком глубоко утоплен.
• Работу кулачка. Форма и положение кулачка должны соответствовать корпусу врезного замка.
• Крепёж. Сопоставьте длину имеющегося крепёжного винта с толщиной двери и положением замка.

Основные характеристики

Рекомендации по установке

Перед монтажом проверьте работу механизма ключом и вертушкой вне двери. Установку выполняйте вручную, без электроинструмента: чрезмерное усилие при затягивании крепёжного винта способно нарушить положение корпуса. После фиксации несколько раз проверьте отпирание и запирание при открытой двери, а затем повторите проверку при закрытой двери без приложения избыточной силы.

АЛЛЮР HD FG 80-5К подходит для случая, когда требуется латунный цилиндр 80 мм с размером сторон 30/40 мм, перфорированным ключом снаружи и вертушкой внутри. Главные условия выбора — соответствие европрофилю замка, точная размерная схема и правильная ориентация вертушки.
