АЛЛЮР HD FG 80-5К ВР(30*10*40G)лат перф.кл верт Цилиндровый механизм

Цилиндровый механизм АЛЛЮР HD FG 80-5К

АЛЛЮР HD FG 80-5К ВР — цилиндровый механизм европейского профиля для совместимых врезных дверных замков. Модель имеет общую длину 80 мм и размерную схему 30×10×40G мм. Со стороны улицы или коридора механизм отпирается перфорированным ключом, а со стороны помещения управляется вертушкой. Такое исполнение удобно для дверей, которые требуется быстро запирать изнутри без использования ключа.

Модель относится к цилиндровым механизмам и подходит для замены цилиндра только при совпадении профиля, общей длины, расположения крепежного отверстия и соотношения сторон. Маркировка G указывает сторону вертушки, поэтому ориентацию 30×10×40G важно учитывать отдельно: перестановка размеров местами может привести к неправильному положению вертушки относительно помещения.

Конструкция и основные параметры

Корпус и ротор механизма изготовлены из латуни. Вертушка выполнена из цинкового сплава, ключи — из латуни. Золотистое исполнение позволяет сочетать цилиндр с дверными накладками и ручками близкого оттенка, однако при выборе важнее обеспечить правильную посадку механизма в дверном полотне и защитной фурнитуре.

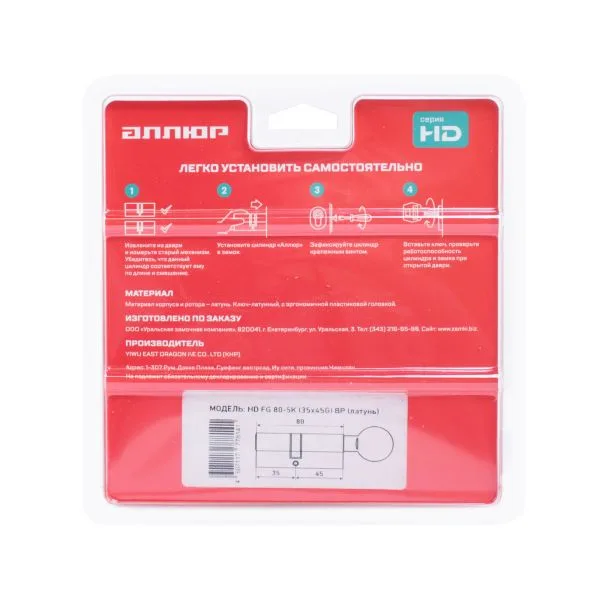

Секретная часть построена на шести пинах и предусматривает 45000 кодовых комбинаций. Эти параметры помогают отличить данную модель от цилиндров АЛЛЮР той же серии с другой длиной, цветом или расположением вертушки. Гарантийный срок составляет 3 года. Товар поставляется в индивидуальной блистерной упаковке.

Как проверить совместимость перед заказом

Измерьте установленный цилиндр от центра крепежного винта до каждого края корпуса. Для этой модели размерная схема составляет 30 мм с одной стороны и 40 мм со стороны вертушки; центральная часть обозначена как 10 мм. Общая длина — 80 мм. Сравнивать нужно не только суммарную длину, но и каждое плечо отдельно.

Убедитесь, что вертушка должна находиться именно на стороне, отмеченной буквой G. Проверьте европрофиль посадочного отверстия, форму и положение кулачка, толщину двери вместе с накладками, а также расстояние от центра крепежного винта до наружных плоскостей фурнитуры. После установки цилиндр не должен заметно выступать за защитную накладку или быть чрезмерно утоплен.

Практические рекомендации

• Снимайте размеры по установленному механизму либо по двери с уже смонтированными накладками.
• До монтажа сопоставьте положение вертушки с внутренней стороной двери.
• Не затягивайте крепеж электроинструментом: чрезмерное усилие может нарушить геометрию корпуса и затруднить вращение ключа.
• После фиксации проверьте работу ключа и вертушки сначала при открытой двери.
• Закрывайте дверь только после того, как кулачок движется свободно и замок выполняет полный рабочий ход без заеданий.

Характеристики

Итог

АЛЛЮР HD FG 80-5К подойдет для двери с совместимым врезным замком, если требуется цилиндр длиной 80 мм с асимметрией 30/40 и внутренней вертушкой на стороне 40G. Перед покупкой особенно важно проверить обе части размерной схемы, ориентацию цилиндра и толщину установленной дверной фурнитуры.
