АЛЛЮР ЗН 1-3А Замок накладной

Накладной замок АЛЛЮР ЗН 1-3А для деревянной двери

АЛЛЮР ЗН 1-3А — цилиндровый накладной замок с внутренней вертушкой. Модель предназначена для установки на деревянное дверное полотно и подходит как для новой установки, так и для замены замка с совпадающими посадочными параметрами. Накладное исполнение означает, что основной корпус располагается на внутренней поверхности двери, а с наружной стороны доступ к механизму осуществляется ключом.

Такой вариант удобен, когда нужен отдельный запирающий механизм без встроенной защёлки. Дверь с этой моделью снаружи открывается и закрывается английским ключом, а со стороны помещения — поворотной вертушкой. Автоматического закрывания нет, поэтому перевод ригелей выполняется вручную.

Размеры и устройство модели

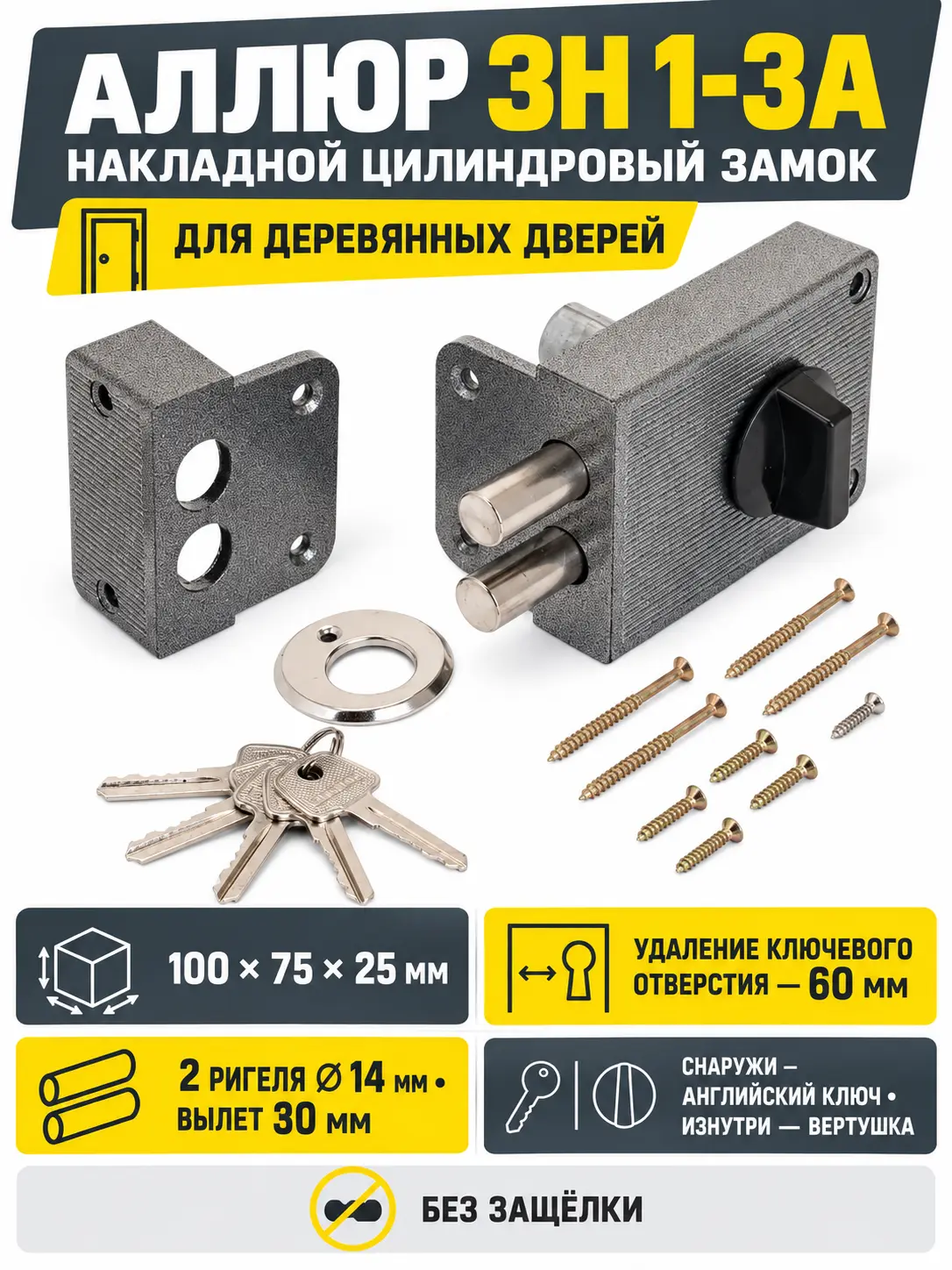

Основной ориентир при подборе — габариты корпуса 100 × 75 × 25 мм и удаление ключевого отверстия 60 мм. В локальных размерных данных ширина и длина корпуса уточнены как 101 и 74,5 мм, поэтому при замене старого замка разумно учитывать небольшой допуск измерения и сравнивать не только общий контур, но и положение цилиндрового механизма.

Засов образуют два цилиндрических ригеля диаметром 14 мм. Их максимальный вылет составляет 30 мм. Защёлки у модели нет: замок отвечает именно за запирание двери ригелями. Цилиндровый механизм под английский ключ объединён с корпусом, что особенно важно учитывать при подборе замены — внешне похожая отдельная личинка не обязательно будет взаимозаменяемой.

Комплект и сценарии применения

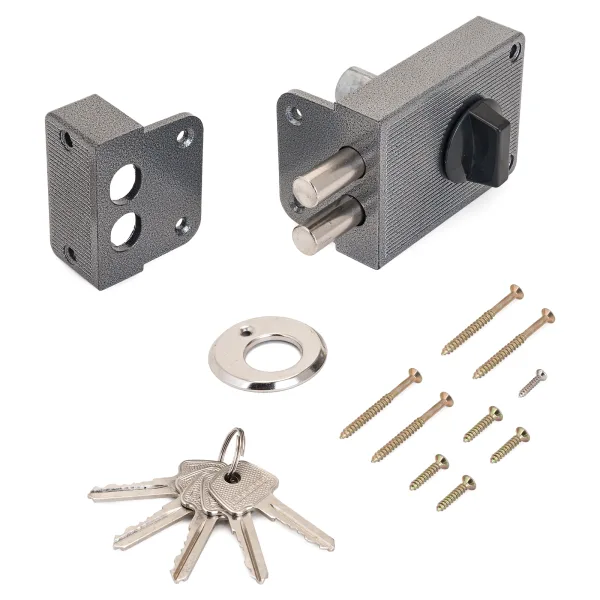

В комплект входят пять ключей, запорная планка и накладка. Это позволяет организовать доступ для нескольких пользователей без немедленного изготовления дополнительных ключей. Запорная планка устанавливается на дверной коробке напротив ригелей, а накладка используется при оформлении наружной части узла.

Модель можно рассматривать для деревянной входной или межкомнатной двери, если её конструкция и требуемый режим запирания соответствуют параметрам замка. Для сравнения с другими типами механизмов и подбора сопутствующей фурнитуры удобно перейти в раздел дверных замков, сохраняя главным критерием точное совпадение размеров и способа монтажа.

Совместимость и ограничения

Посадочные места ЗН 1-3А совместимы с замками ЗН1-3А Курганского завода и «Зенит» Димитровград. Однако перед заменой необходимо сопоставить фактическое положение крепёжных отверстий, цилиндрового механизма, ригелей и ответной части. Совпадение общего названия серии само по себе не заменяет измерение двери и старого корпуса.

Замок рассчитан на деревянные двери. Для металлического полотна эту модель следует выбирать только после отдельной проверки возможности установки и подходящего способа крепления. Также важно помнить, что у модели нет защёлки: если дверь должна удерживаться закрытой без выдвижения ригелей, потребуется отдельная дверная защёлка либо иное конструктивное решение.

Что проверить перед заказом

• Тип полотна: модель предназначена для деревянной двери.
• Габариты заменяемого корпуса и доступное место под размер 100 × 75 × 25 мм.
• Backset — расстояние от торца двери до оси ключевого отверстия: 60 мм.
• Положение двух ригелей и место установки запорной планки на коробке.
• Совпадение крепёжных точек, особенно при монтаже вместо старого замка.
• Необходимость отдельной защёлки, поскольку в ЗН 1-3А она отсутствует.
• Толщину двери и длину имеющегося крепежа до начала установки.

Практические рекомендации по установке

До сверления и выборки материала приложите корпус к двери, выровняйте его и проверьте, не мешают ли работе замка элементы полотна и коробки. Разметку отверстий выполняйте по самому изделию или монтажной схеме. Запорную планку размещайте только после фиксации корпуса: ригели должны входить в неё свободно, без бокового давления и перекоса.

После монтажа сначала несколько раз проверьте ход вертушки и ключа при открытой двери. Затем повторите проверку при закрытой двери, контролируя полное выдвижение и возврат ригелей. Если механизм работает с усилием, скорректируйте положение планки — постоянное трение или поджатие засова нежелательно.

Характеристики АЛЛЮР ЗН 1-3А

Итог

АЛЛЮР ЗН 1-3А подходит для деревянной двери, если требуется накладной замок без защёлки с наружным управлением ключом и внутренней вертушкой. Его ключевые параметры для выбора — корпус 100 × 75 × 25 мм, backset 60 мм и два ригеля диаметром 14 мм с вылетом до 30 мм. Точное сравнение посадочных мест перед покупкой поможет избежать доработки двери и перекоса механизма.
