Врезной замок АЛЛЮР ЗВ1-08А-С для металлической двери

АЛЛЮР ЗВ1-08А-С — корпус врезного цилиндрового замка с защелкой и отдельной задвижкой. Модель рассчитана на китайские металлические двери и может использоваться как основной запирающий механизм при совпадении посадочных размеров. Это практичный вариант для замены изношенного корпуса без обязательной смены всей дверной фурнитуры.

Замок относится к цилиндровому типу, однако цилиндровый механизм в комплект не входит. Также отдельно подбираются дверные ручки и ответная планка. Такой формат позволяет согласовать цилиндр и лицевую фурнитуру с толщиной полотна, оформлением двери и требуемым способом управления замком.

Конструкция и рабочие параметры

Запирающая часть включает три круглых стальных ригеля диаметром 18 мм. Их вылет составляет 30 мм. Корпус выполнен из стали толщиной 1,1 мм, а торцевая планка шириной 30 мм имеет покрытие цвета хром. В конструкции предусмотрены защелка для удержания закрытой двери и отдельная задвижка. Автоматического запирания у модели нет.

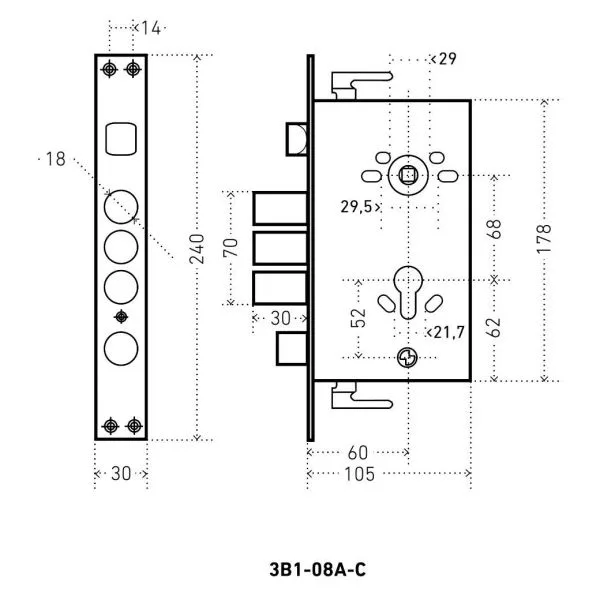

Ключевые монтажные размеры — Backset 60 мм и межосевое расстояние 68 мм. Backset измеряется от торцевой планки до оси цилиндрового механизма, а межосевое расстояние — между осями ручки и цилиндра. Расстояние от центра цилиндрового механизма до задвижки составляет 52 мм. Эти значения важнее внешнего сходства замков и должны совпадать с геометрией двери и используемой фурнитуры.

Совместимость и выбор замены

При замене существующего механизма сравните ширину и высоту врезной части, длину и ширину лицевой планки, расположение крепежных отверстий, осей ручки, цилиндра и задвижки. Для этой модели ширина врезной части составляет 105 мм, высота — 178 мм, длина лицевой планки — 240 мм, ширина — 30 мм. Дополнительно проверьте направление защелки и расположение ригелей относительно ответных отверстий коробки.

Даже у внешне похожих замков для китайских дверей могут отличаться межосевое расстояние, Backset, высота корпуса и разметка крепежа. Поэтому подбирать корпус только по общему виду не следует. Другие варианты и размеры представлены в разделе дверные замки, где можно сопоставить тип механизма и основные посадочные параметры.

Что проверить перед заказом

• Backset старого замка должен соответствовать значению 60 мм.
• Расстояние между осями ручки и цилиндра должно составлять 68 мм.
• Врезная часть размером 105 × 178 мм должна помещаться в подготовленную полость двери.
• Лицевая планка 240 × 30 мм должна совпадать с пазом на торце полотна.
• Положение трех ригелей, защелки и задвижки должно соответствовать отверстиям в дверной коробке.
• Цилиндр, ручки, крепеж и ответную планку следует подобрать с учетом конструкции и толщины конкретной двери.

Характеристики АЛЛЮР ЗВ1-08А-С

Итог

АЛЛЮР ЗВ1-08А-С подойдет для ремонта или замены замка в китайской металлической двери, если совпадают Backset 60 мм, межосевое расстояние 68 мм и остальные посадочные размеры. Раздельная комплектация удобна, когда цилиндр и ручки выбираются под конкретную дверь, но перед покупкой необходимо заранее проверить все точки установки и перечень дополнительных деталей.
