Врезной замок АЛЛЮР ЗВ1-09А для металлической двери

АЛЛЮР ЗВ1-09А — корпус основного врезного замка, рассчитанный на установку в китайские металлические двери с подходящим посадочным местом. Модель относится к цилиндровому типу: секретность и работа ключом обеспечиваются отдельным цилиндровым механизмом, который в комплект не входит. Такое исполнение подходит для замены изношенного корпуса замка, когда необходимо сохранить соответствующую схему расположения ручки, цилиндра и крепежных отверстий.

Механизм объединяет защелку, ночную задвижку и три запирающих ригеля. Максимальный вылет ригелей составляет 20 мм. Конструкция также предусматривает вертикальные тяги, поэтому перед заменой важно проверить их расположение и соединение со старым замком. Стальной корпус имеет полимерное покрытие, а лицевая планка выполнена в цвете хром.

Размеры и совместимость

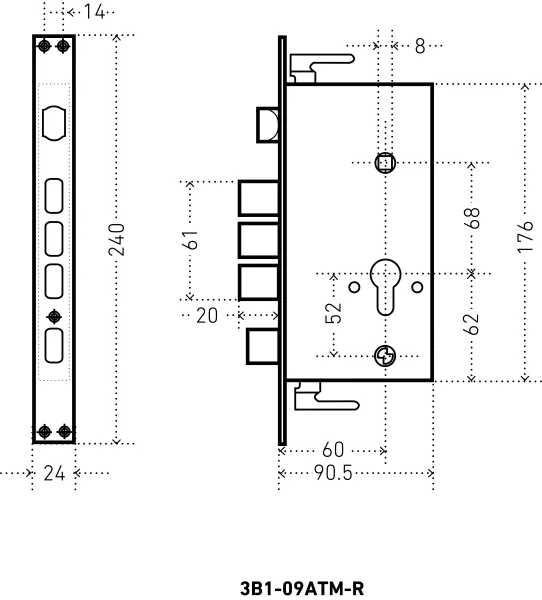

Основные параметры подбора — межосевое расстояние 68 мм и удаление ключевого отверстия 60 мм. Межосевое расстояние измеряется между центрами квадрата ручки и цилиндрового механизма, а backset — от края лицевой планки до оси цилиндра. Размер лицевой планки составляет 240 × 24 мм. Врезная часть имеет высоту 176 мм и ширину 90,5 мм.

При выборе корпуса недостаточно ориентироваться только на назначение для китайской металлической двери. Сравните со снятым механизмом габариты корпуса, положение защелки и ригелей, межосевое расстояние, backset, размеры планки, крепежные точки и места подключения вертикальных тяг. Для сопоставления с другими вариантами аналогичного назначения удобно перейти в раздел дверных замков и выбирать модель по фактической геометрии посадочного места.

Комплект поставки и подбор дополнительных деталей

В комплект входят корпус замка и крепеж. Цилиндровый механизм необходимо подобрать отдельно. Перед заказом цилиндра определите требуемую общую длину, смещение кулачка и подходящий профиль с учетом толщины дверного полотна, накладок и защитной фурнитуры. Также заранее проверьте совместимость имеющихся ручек: положение квадрата и креплений должно совпадать с новым корпусом.

Ответную часть, ручки и декоративные накладки следует оценивать как отдельные элементы дверного узла. Если старые детали планируется оставить, убедитесь, что защелка и ригели свободно входят в существующие отверстия, а накладки не мешают движению механизма. Крепеж выбирайте с учетом конструкции и толщины двери; винты не должны задевать подвижные элементы внутри корпуса.

Практические рекомендации по установке

Перед демонтажем старого замка зафиксируйте положение тяг и сфотографируйте соединения. После установки корпуса сначала проверьте работу при открытой двери: защелка должна двигаться без заеданий, ручка — возвращаться в исходное положение, а ригели и ночная задвижка — перемещаться свободно. Только после этого проверяйте закрывание двери и совпадение запирающих элементов с ответными отверстиями.

Не прикладывайте чрезмерное усилие к ручке или ключу. Тугой ход обычно требует проверки соосности корпуса, цилиндра, накладок и ответной части. Монтаж с перекосом может мешать нормальному перемещению ригелей и тяг.

Характеристики АЛЛЮР ЗВ1-09А

Итог

АЛЛЮР ЗВ1-09А подойдет для замены основного замка в китайской металлической двери, если совпадают посадочные параметры 68/60 мм, габариты корпуса, лицевая планка и схема подключения тяг. Точное сравнение со старым механизмом поможет избежать доработки дверного полотна и правильно подобрать цилиндр, ручки и накладки.
