Врезной замок АЛЛЮР ЗВ4-103 CP с ручками

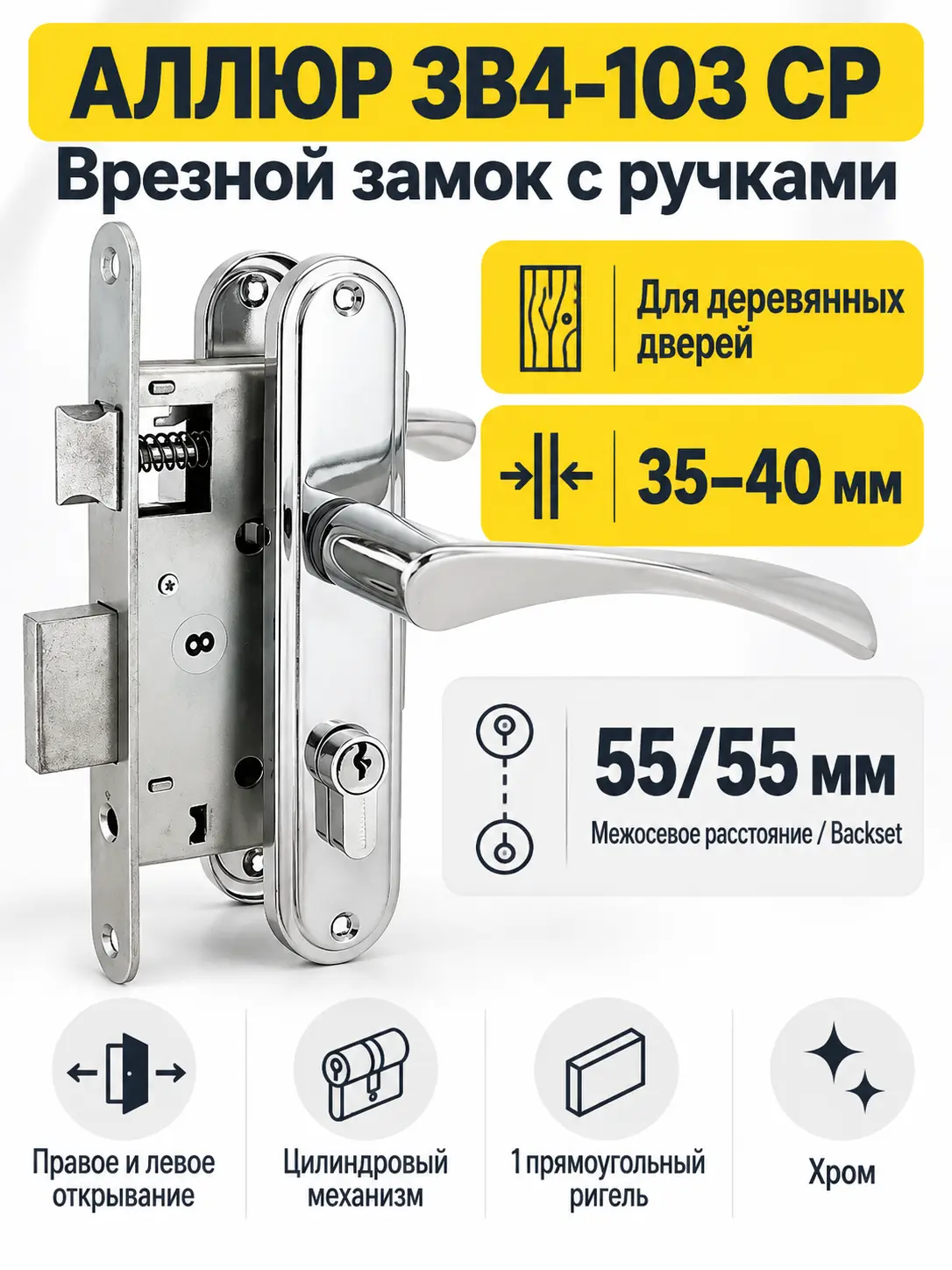

АЛЛЮР ЗВ4-103 CP — комплект врезного замка для деревянной двери, объединяющий замочный корпус, цилиндровый механизм и ручки на планке. Модель выполнена в цвете хром и рассчитана на дверные полотна толщиной 35–40 мм. Универсальная конструкция допускает установку на двери правого и левого открывания.

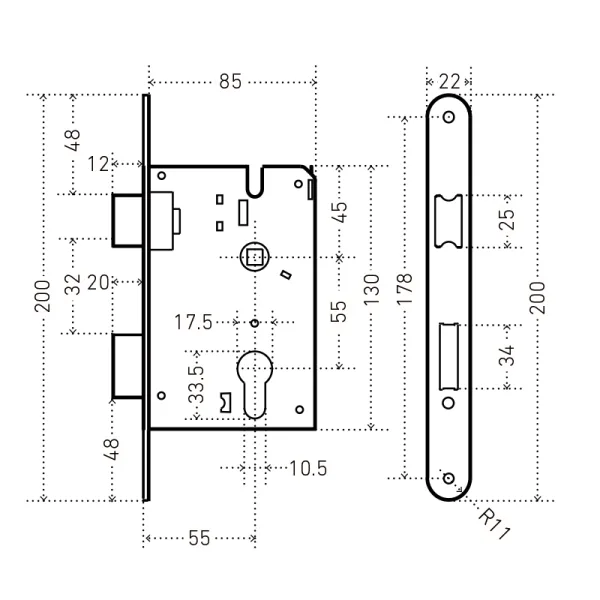

Замок подойдет для оснащения новой двери или замены комплекта с совпадающей геометрией. Основные установочные размеры модели — межосевое расстояние 55 мм и Backset 55 мм. Межосевое расстояние измеряют между центром квадрата ручки и центром цилиндрового механизма, а Backset — от торца лицевой планки до оси механизма. Совпадение обоих параметров особенно важно при монтаже в уже подготовленную выборку.

Конструкция и назначение

Модель оснащена цилиндровым механизмом под английский ключ, защелкой и одним прямоугольным ригелем. Защелка удерживает дверь в закрытом положении при помощи ручки, а ригель используется для запирания ключом. Автоматическое запирание не предусмотрено: закрывать замок необходимо вручную.

Ручки изготовлены из алюминиевого сплава, планки — из стали, корпус замка — из оцинкованной стали. Комплект ручек имеет многослойное гальваническое покрытие. Хромированное исполнение удобно сочетать с другой дверной фурнитурой близкого оттенка, однако при подборе стоит учитывать различия между полированными, матовыми и сатинированными поверхностями.

Если требуется сравнить модель с другими корпусами, ручками и вариантами механизмов, подходящие по назначению дверные замки следует подбирать прежде всего по типу двери, межосевому расстоянию и Backset, а не только по внешнему виду планки.

Комплект поставки

В набор входят замок, ручки на планках, цилиндровый механизм, пять английских ключей, ответная планка, квадрат 8×8 мм, винтовые стяжки и саморезы. Такая комплектация позволяет собрать единый дверной узел, но перед монтажом необходимо проверить соответствие крепежа материалу и толщине конкретного полотна и коробки.

Что проверить перед заказом

• Толщину двери. Модель рассчитана на деревянное полотно толщиной 35–40 мм.
• Межосевое расстояние. Для ЗВ4-103 CP оно составляет 55 мм.
• Backset. Расстояние от торца планки до оси ключевого отверстия должно соответствовать значению 55 мм.
• Размер существующей выборки. Сопоставьте корпус и расположение крепежных отверстий со старым замком либо монтажным шаблоном.
• Сторону и ход двери. Убедитесь, что защелка корректно ориентирована для выбранного направления открывания.
• Оттенок фурнитуры. Исполнение CP имеет цвет хром; сравните его с петлями, накладками и другими видимыми деталями двери.

Характеристики АЛЛЮР ЗВ4-103 CP

Практические рекомендации

До разметки приложите корпус к двери и проверьте положение ручки, цилиндра и торцевой планки. При замене старого комплекта отдельно сравните межосевое расстояние, Backset и расположение отверстий: одинаковое назначение замков не гарантирует совпадения их корпусов. Для новой установки используйте подходящий монтажный шаблон и инструмент для деревянного полотна.

После монтажа сначала проверьте движение защелки, ручек и ригеля при открытой двери. Детали должны перемещаться свободно, без перекоса и чрезмерного усилия. Затем проверьте совпадение ригеля и защелки с ответной планкой на коробке. Не затягивайте крепеж так, чтобы планки деформировались или ручка перестала возвращаться в исходное положение.

АЛЛЮР ЗВ4-103 CP имеет распространенную схему 55/55 мм, комплектуется ручками, цилиндровым механизмом и пятью ключами. Это практичный вариант для деревянной двери толщиной 35–40 мм при условии точного совпадения установочных размеров и подготовленной выборки.
