Блок питания ZSI 16W/12V, с вилкой и мини коннектером, HLT

Блок питания HLT ZSI 16 Вт для мебельного освещения

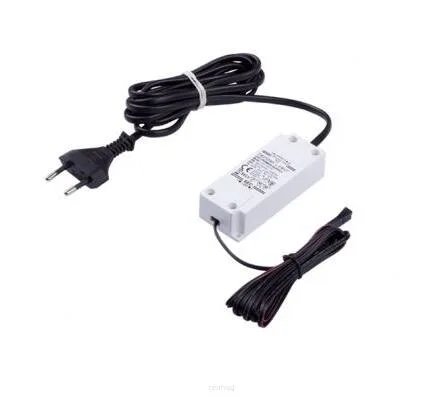

HLT ZSI AKS-72450 — розеточный блок питания с выходным напряжением 12 В постоянного тока и номинальной мощностью 16 Вт. Модель подключается к сети с помощью готовой вилки, а со стороны низковольтного оборудования оснащена мини-коннектором. Такое исполнение удобно при организации подсветки мебели, полок, шкафов и рабочих зон, если используемые LED-компоненты рассчитаны на 12 В DC и имеют подходящий ответный разъем.

Блок относится к компонентам системы освещения, а не к самостоятельному светильнику. При подборе остальных элементов можно перейти в раздел мебельного освещения, чтобы сопоставить источник питания, светильники, выключатели и соединительные элементы по напряжению и типу подключения.

Подтвержденные параметры и особенности

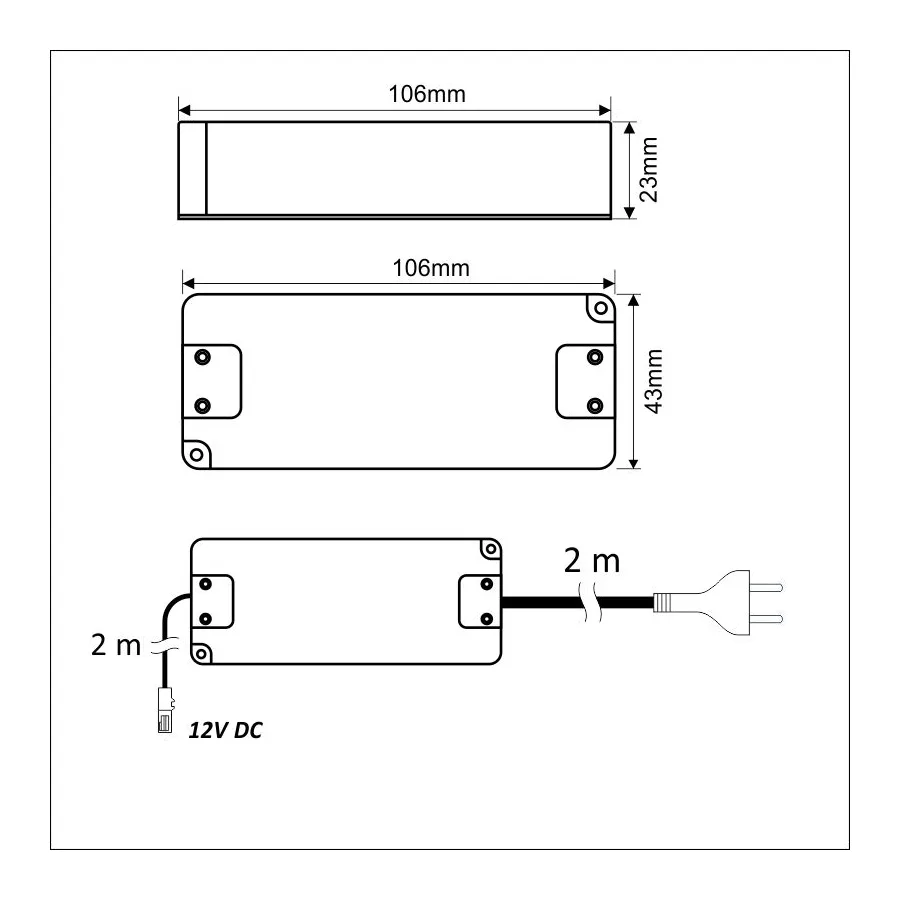

Мощность модели составляет 16 Вт, выходное напряжение — 12 В DC. Корпус имеет ширину 43 мм и высоту 23 мм. Для длины корпуса в данных карточки присутствует расхождение: в описании приведено 105 мм, а в глобальной характеристике — 106 мм. Если пространство для размещения ограничено, фактическую длину следует уточнить до заказа.

От блока к сетевой вилке идет кабель длиной 2 м, еще 2 м предусмотрено от корпуса к мини-коннектору. Общая разводка позволяет не располагать источник питания непосредственно возле розетки или светильника, однако перед монтажом стоит заранее проверить маршрут обоих кабелей и оставить доступ к блоку.

Степень защиты модели — IP20. Она не подтверждает защиту от воды, поэтому блок нельзя выбирать для влажной зоны или наружной установки без отдельного проектного решения и подходящей защищенной оболочки. Место размещения должно соответствовать условиям эксплуатации электрического оборудования и не препятствовать естественному отводу тепла.

Совместимость и ограничения

Основные критерии совместимости — напряжение 12 В постоянного тока, суммарная мощность подключаемой нагрузки и параметры мини-коннектора. Номинал светильников или LED-модулей не должен превышать допустимую мощность блока. Для надежного выбора полезно предусмотреть запас по мощности, но его точную величину следует определять по документации подключаемого оборудования.

Название «мини-коннектор» само по себе не гарантирует электрическую совместимость. До покупки нужно сравнить форму ответной части, количество контактов, полярность и распиновку. Эти параметры в доступных данных не указаны, поэтому подключать блок к разъему только по внешнему сходству не следует. Также не заявлена совместимость со всеми сериями HLT без исключения.

Что проверить перед заказом

• рабочее напряжение оборудования — строго 12 В DC;
• суммарную потребляемую мощность всех подключаемых устройств;
• форму, количество контактов, полярность и распиновку мини-коннектора;
• наличие свободной розетки и достаточную длину кабелей по 2 м;
• место для корпуса с учетом ширины 43 мм, высоты 23 мм и уточняемой длины 105–106 мм;
• соответствие степени защиты IP20 условиям предполагаемой установки.

Характеристики

Практическая рекомендация

HLT ZSI подойдет для низковольтной системы мебельной подсветки, когда оборудование работает от 12 В DC, его суммарная мощность укладывается в номинал 16 Вт, а ответный разъем полностью совместим с мини-коннектором блока. Перед включением соберите систему без механического натяжения кабелей, перепроверьте соединения и обеспечьте доступ к вилке. Если параметры коннектора или нагрузки неизвестны, безопаснее сначала уточнить их у продавца либо по документации светильника.
