Блок питания AQ BASE 220V/12V IP20 200W

Блок питания AQ BASE 12 В, 200 Вт

Блок питания AQ BASE 220V/12V IP20 200W, артикул 15.0070, предназначен для организации низковольтного питания в системе мебельного освещения. Модель преобразует сетевое питание, обозначенное в наименовании как 220 В, в выходное напряжение 12 В. Номинальная мощность составляет 200 Вт. Исполнение в корпусе удобно для стационарного размещения внутри мебели или рядом с ней при условии соблюдения требований электробезопасности и инструкции конкретного проекта.

Такой источник питания используют при создании подсветки шкафов, кухонных модулей, полок, витрин и других мебельных конструкций, если подключаемое оборудование рассчитано именно на 12 В. Мощность 200 Вт позволяет рассматривать модель для систем с несколькими световыми участками, однако фактическую нагрузку необходимо рассчитывать по паспортным данным всех подключаемых светильников или отрезков ленты. Само совпадение разъема либо внешнего вида оборудования не подтверждает электрическую совместимость.

Подтвержденные особенности модели

• Серия: AQ BASE.
• Артикул: 15.0070.
• Выходное напряжение: 12 В.
• Номинальная мощность: 200 Вт.
• Степень защиты: IP20.

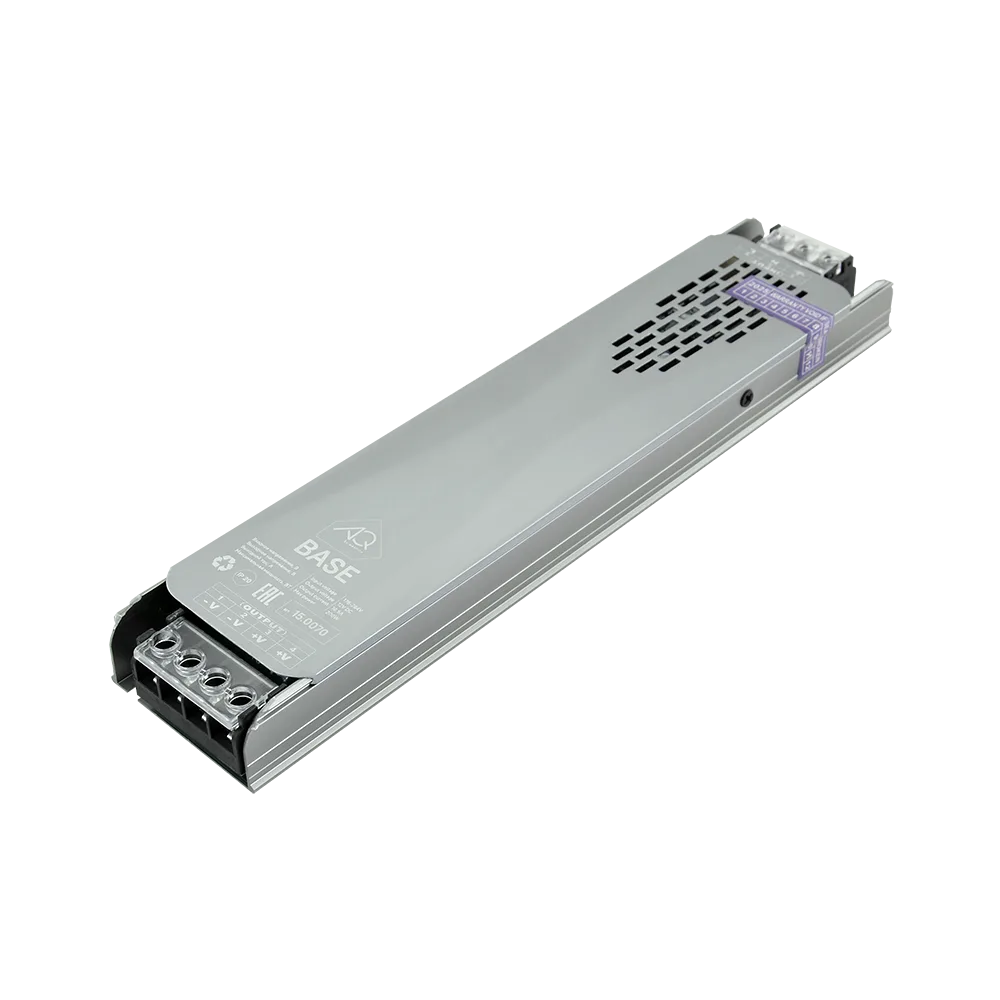

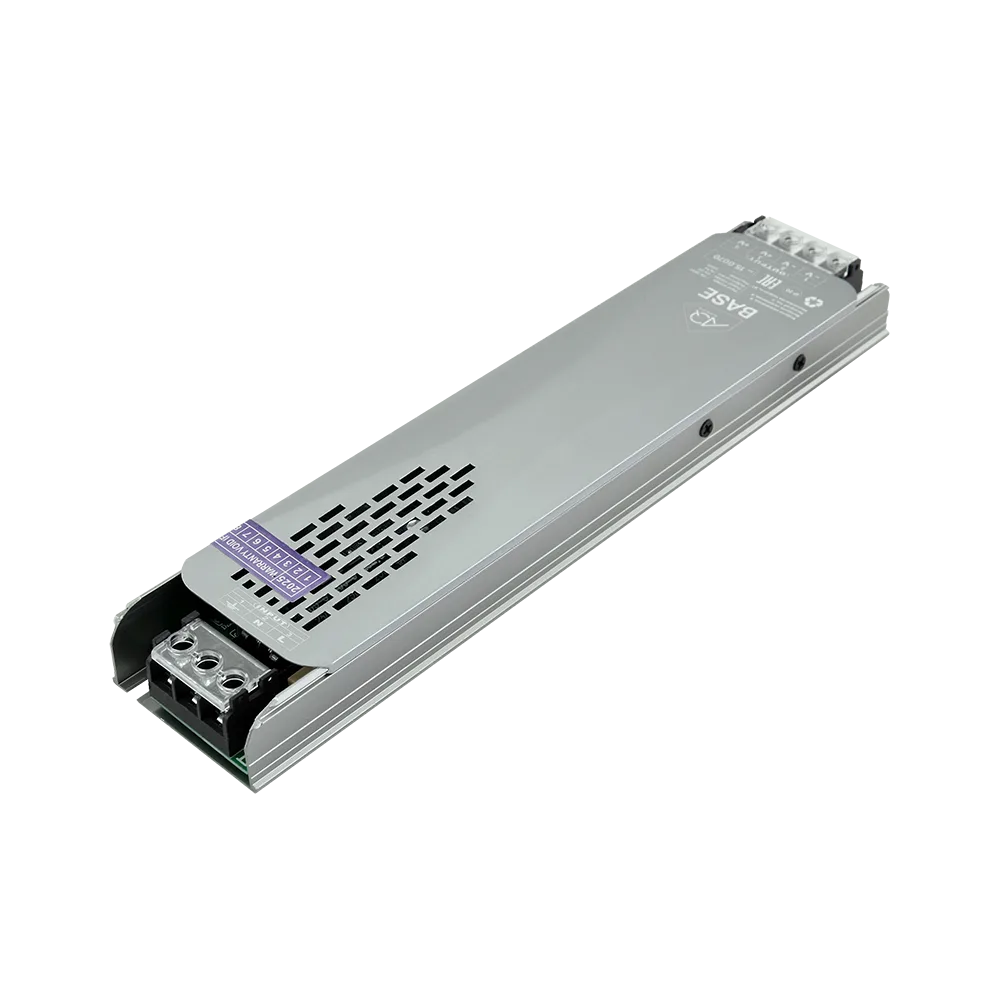

• Исполнение: блок питания в корпусе.

Маркировка IP20 означает, что модель не следует выбирать для мест с воздействием воды или повышенной влажности. Блок необходимо размещать в сухой зоне, защищенной от случайного попадания жидкости. Место установки должно оставаться доступным для осмотра и обслуживания; не следует закрывать корпус отделочными материалами или располагать его там, где невозможно безопасно проверить соединения.

Совместимость и расчет нагрузки

Главное условие совместимости — номинальное напряжение подключаемых потребителей 12 В. Светильники и ленты на 24 В, а также устройства с иным рабочим напряжением подключать к этой модели нельзя. Суммарную мощность рассчитывают сложением потребления всех участков системы. Для ленты учитывают мощность одного метра и фактическую длину, а для отдельных светильников — мощность каждого устройства. Проектную нагрузку следует выбирать с учетом необходимого эксплуатационного запаса, определяемого специалистом или документацией используемого освещения.

При подборе остальных компонентов удобно сверять модель с ассортиментом раздела мебельного освещения: напряжение ленты, светильников, выключателей и управляющих устройств должно соответствовать схеме проекта. Возможность работы с диммером, датчиком или контроллером нельзя определять только по мощности блока — ее следует подтвердить по документации всех элементов цепи.

Что проверить перед заказом

1. Убедитесь, что каждому подключаемому потребителю требуется питание 12 В.
2. Сложите мощность всех светильников и участков светодиодной ленты.
3. Проверьте, подходит ли мощность 200 Вт с учетом расчетного запаса.
4. Сопоставьте доступное место с фактическими размерами изделия; габариты в подтвержденных данных не указаны.
5. Уточните способ подключения, требуемые провода, разъемы и наличие принадлежностей в комплекте.
6. Выберите сухое и доступное для обслуживания место, соответствующее классу IP20.

Характеристики

Практическая рекомендация

AQ BASE 15.0070 подходит для проекта, в котором требуются выходные 12 В и номинальная мощность блока 200 Вт, а место установки является сухим и соответствует исполнению IP20. До покупки важно не только рассчитать потребление освещения, но и уточнить габариты, способ подключения и комплектность. Подключение к сети и окончательную проверку системы следует поручить квалифицированному специалисту, соблюдающему документацию оборудования и требования электробезопасности.
