Блок питания AQ CLIX 220V/12V IP20 100W

Блок питания AQ CLIX 12 В, 100 Вт

AQ CLIX 15.0503 — блок питания в закрытом пластиковом корпусе для организации низковольтного мебельного и интерьерного освещения. Модель выдаёт напряжение 12 В и рассчитана на номинальную мощность до 100 Вт. Она подойдёт для проекта, в котором параметры светильников или светодиодной подсветки соответствуют выходному напряжению блока, а их суммарная потребляемая мощность не превышает возможности источника питания.

Блок можно использовать при оснащении шкафов, гардеробных, кухонной мебели, витрин и других интерьерных конструкций подсветкой на 12 В. При подборе остальных компонентов удобно сопоставить модель с ассортиментом раздела мебельного освещения, обязательно проверяя электрические параметры и тип подключения каждого элемента.

Подключение и конструкция

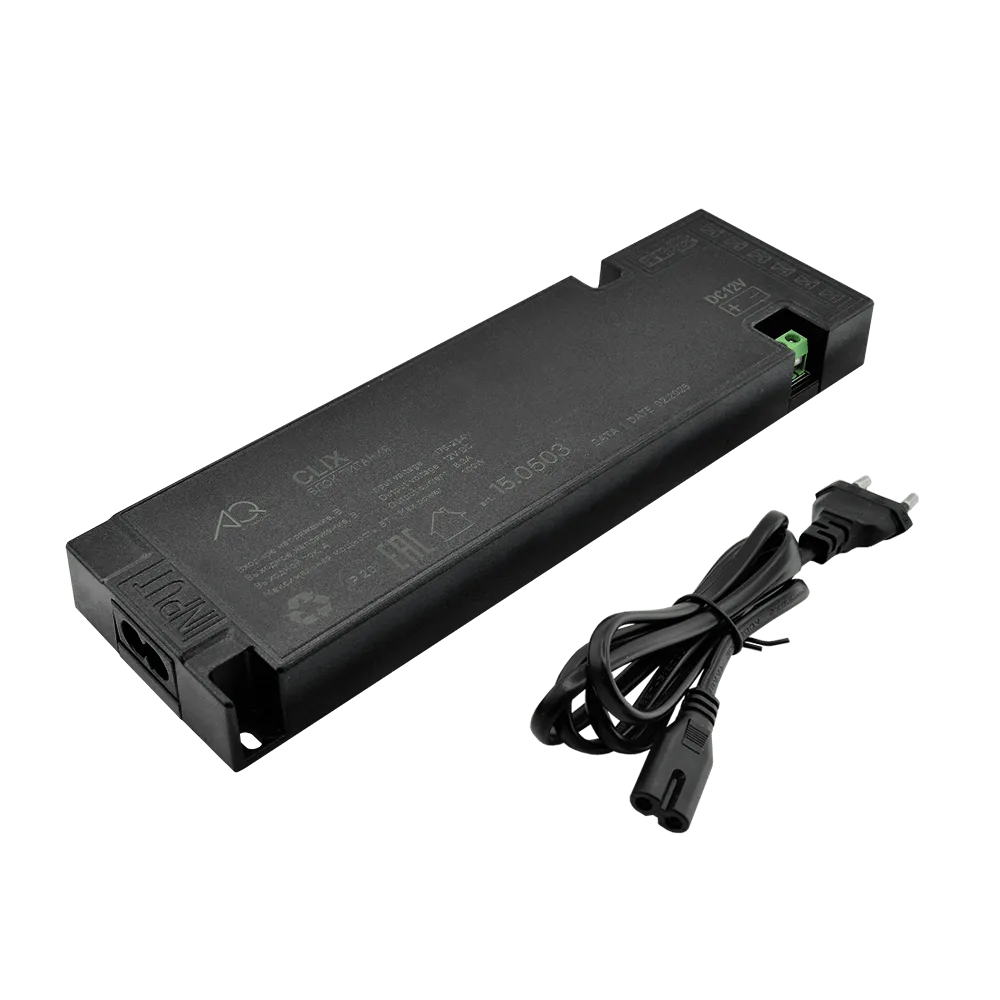

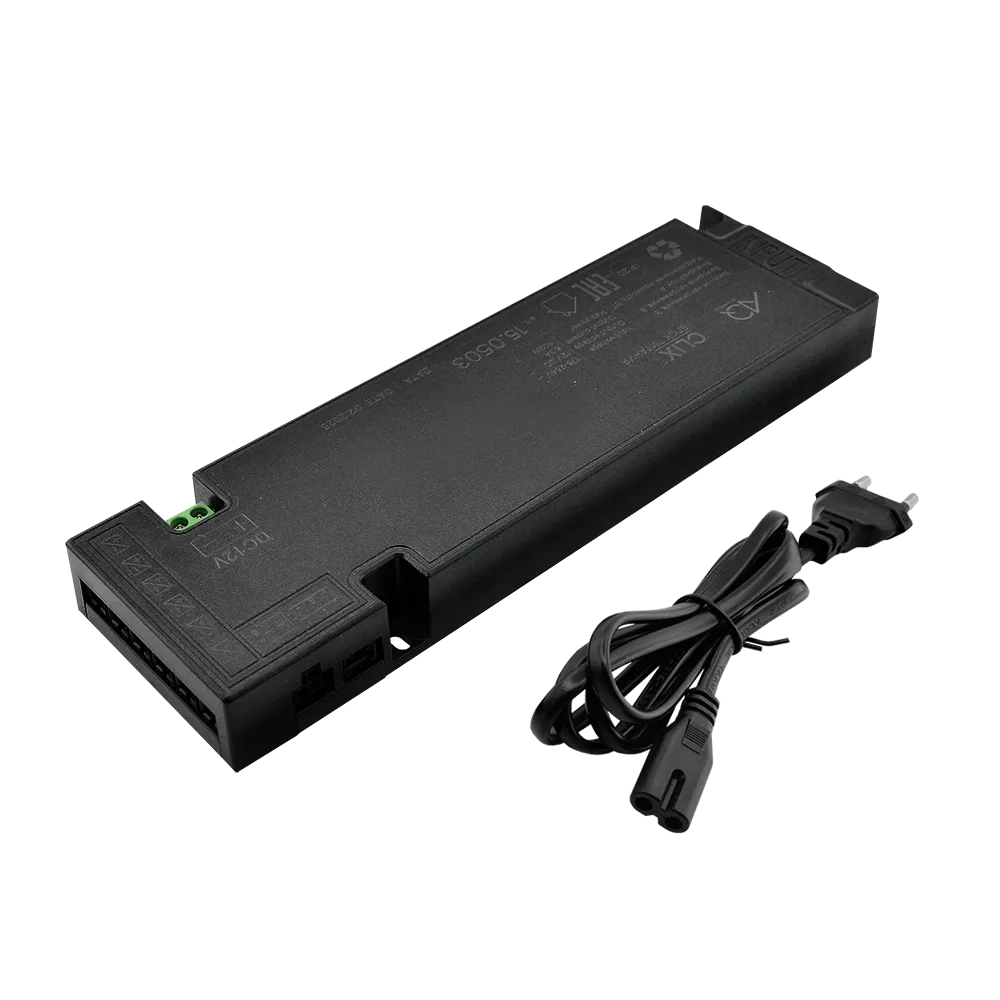

Модель относится к серии AQ CLIX. Сетевой провод с вилкой длиной 1 м подключается к корпусу через разъём C7. Для соединения с элементами подсветки предусмотрены коннекторы MiniAmp, а версия мощностью 100 Вт также имеет дополнительную винтовую клемму для обычных проводов. Наличие двух вариантов подключения упрощает подбор конфигурации, однако само по себе не гарантирует совместимость с любым светильником или кабелем.

Габариты корпуса составляют 200 × 60 × 20 мм. Небольшая высота 20 мм полезна при размещении блока внутри мебели, но перед заказом следует проверить не только длину и ширину ниши, но и место для подведения проводов. Корпус нельзя зажимать между деталями мебели или закрывать так, чтобы осмотр и обслуживание соединений стали невозможны.

Электрические параметры и ограничения

Выходное напряжение AQ CLIX 15.0503 составляет 12 В, номинальная мощность — 100 Вт, частота — 50/60 Гц. Степень защиты IP20 указывает на исполнение для сухих внутренних помещений: блок не следует выбирать для зон с попаданием воды, высокой влажностью или наружного размещения без специально рассчитанной защитной оболочки.

В разных найденных источниках диапазон входного напряжения указан неодинаково, поэтому перед подключением необходимо проверить маркировку на фактически поставленном изделии и приложенную документацию. По той же причине при расчёте системы нужно ориентироваться на паспортные данные конкретного экземпляра, а не только на общее обозначение 220V в названии.

Что проверить перед заказом

• Напряжение нагрузки. Подключаемые светильники или лента должны быть рассчитаны именно на 12 В постоянного напряжения.
• Суммарную мощность. Сложите мощность всех подключаемых элементов и предусмотрите рабочий запас; нельзя подбирать блок с нагрузкой выше его номинальных 100 Вт.
• Разъёмы. Сверьте MiniAmp на кабелях и оборудовании. Если планируется винтовая клемма, проверьте тип проводников и требования схемы подключения.
• Место установки. Для корпуса 200 × 60 × 20 мм и проводов должно быть достаточно пространства без натяжения и резких перегибов.
• Условия помещения. IP20 рассчитан на сухую внутреннюю зону без воздействия воды.
• Маркировку изделия. До монтажа сопоставьте артикул 15.0503, выход 12 В и параметры входа с документацией конкретного блока.

Характеристики AQ CLIX 15.0503

Практическая рекомендация

AQ CLIX 15.0503 стоит выбирать для системы подсветки на 12 В, когда необходим блок мощностью 100 Вт, корпус высотой 20 мм и возможность подключения через MiniAmp либо винтовую клемму. До установки важно выполнить расчёт общей нагрузки, проверить разъёмы, условия размещения и данные на маркировке. Электрическое подключение следует выполнять при снятом напряжении и в соответствии со схемой производителя; при отсутствии необходимых навыков работу безопаснее поручить квалифицированному специалисту.
