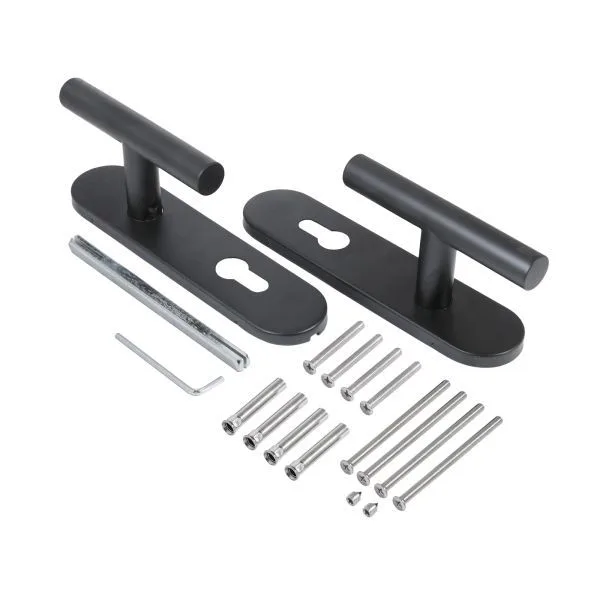

БУЛАТ РФ 72.45.11.02НС черный AISI 201 INOX нерж сталь для ОТКАТНЫХ ВОРОТ. Ручка на планке

Ручка БУЛАТ РФ 72.45.11.02НС для откатных ворот

БУЛАТ РФ 72.45.11.02НС — черная нажимная ручка на планке для неавтоматических откатных ворот и калиток. Модель предназначена для организации ручного открывания полотна и совместной работы с врезными замками БУЛАТ серии ЗВ4-1К. Такое исполнение подходит для воротных конструкций, где требуется единая планка с ручкой, отверстием под евроцилиндр и квадратом привода.

Основной материал изделия — нержавеющая сталь AISI 201. Черное исполнение позволяет сочетать ручку с темными металлическими профилями, воротными полотнами и другой фурнитурой соответствующего цвета. Модель подходит для левого и правого направления открывания, однако окончательное положение элементов необходимо проверять по конфигурации установленного замка и конструкции полотна.

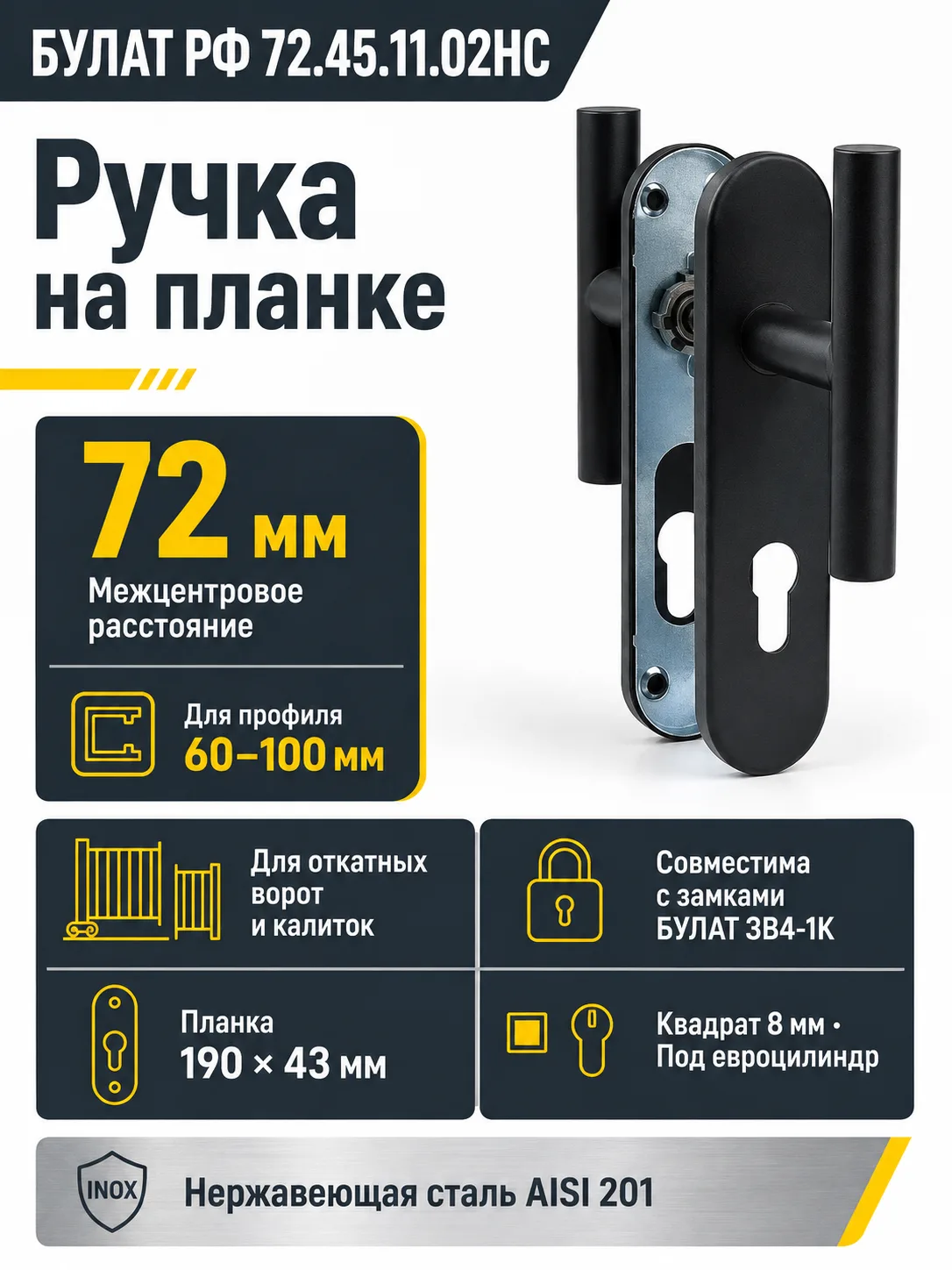

Размеры и совместимость

Межцентровое расстояние ручки составляет 72 мм, а сечение отверстия под квадратный стержень — 8 мм. Длина планки равна 190 мм, ширина — 43 мм. Эти параметры особенно важны при замене ранее установленной фурнитуры: совпадение внешней формы еще не гарантирует совпадения посадочных точек, квадрата и отверстия под цилиндровый механизм.

Ручка рассчитана на замки БУЛАТ серии ЗВ4-1К. Сам замок в комплект не входит, поэтому его подбирают отдельно. Для штатной установки подходит полотно или профиль толщиной от 60 до 100 мм. Монтаж на профиль толщиной 40 мм возможен после подрезки квадрата и стяжек; такую доработку следует поручать специалисту и выполнять только после точного измерения конструкции.

При подборе других элементов ворот удобно сопоставить модель с ассортиментом раздела дверных ручек: сравнивайте не только цвет и внешний вид, но и межцентровое расстояние, размер квадрата, форму планки и тип отверстия под цилиндр.

Что проверить перед заказом

• Межцентровое расстояние между осью ручки и осью цилиндрового механизма должно составлять 72 мм.
• Квадрат замка и ручки должен иметь сечение 8 мм.
• На поверхности полотна должно быть достаточно места для планки длиной 190 мм и шириной 43 мм.
• Замок должен относиться к совместимой серии БУЛАТ ЗВ4-1К либо полностью совпадать по необходимым посадочным параметрам.
• Толщина полотна или профиля должна соответствовать диапазону 60–100 мм. Для профиля 40 мм заранее оцените возможность корректной подрезки квадрата и стяжек.
• Проверьте положение евроцилиндра, направление движения ручки и отсутствие помех со стороны рамы или элементов ворот.

Практические рекомендации

Перед монтажом приложите планки к полотну без окончательной затяжки и убедитесь, что ручка свободно перемещается, квадрат входит в привод замка без перекоса, а отверстие под евроцилиндр совпадает с его положением. Длину квадрата и стяжек подбирают по фактической толщине профиля: слишком длинные элементы помешают плотной установке, а слишком короткие не обеспечат надежного соединения.

После сборки несколько раз проверьте работу ручки при открытом полотне. Она должна возвращаться без заеданий, не смещать корпус замка и не создавать лишнего сопротивления. Затем проверьте работу цилиндра и запирание ворот. Для ухода используйте мягкую салфетку и нейтральное средство без жестких абразивов, способных повредить черную поверхность.

Характеристики

Итог

БУЛАТ РФ 72.45.11.02НС подойдет для комплектации или замены ручки на неавтоматических откатных воротах и калитке с замком серии ЗВ4-1К. Перед покупкой достаточно внимательно сверить межцентровое расстояние 72 мм, квадрат 8 мм, габариты планки и толщину профиля — именно эти параметры определяют корректность установки.
