Врезной замок БУЛАТ ЗВ 4-1.20.85.23.08

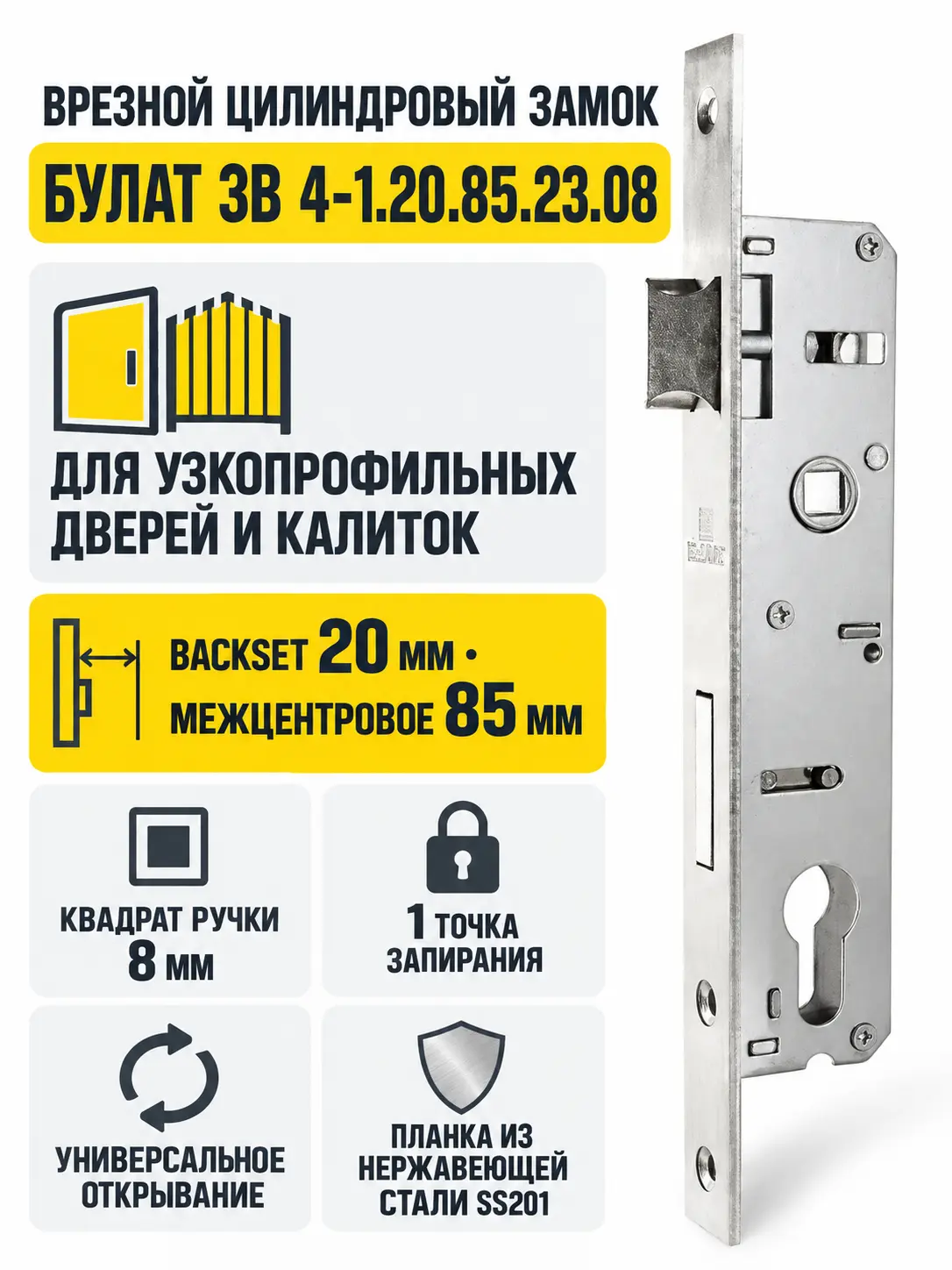

БУЛАТ ЗВ 4-1.20.85.23.08 — узкопрофильный врезной замок цилиндрового типа, предназначенный для дверей и калиток, где важно учитывать небольшую глубину посадочного места. Backset модели составляет 20 мм, а межцентровое расстояние между осью ручки и цилиндрового механизма — 85 мм. Такая геометрия позволяет подбирать замок по точным размерам существующей врезки или заранее подготовленного профиля.

Модель поставляется без ручек и без цилиндрового механизма. Это удобно при комплектовании двери: евроцилиндр и нажимную ручку можно подобрать с учетом толщины полотна, требуемого исполнения и уже используемой фурнитуры. Ответная планка входит в комплект и служит для приема защелки и ригеля на ответной части конструкции.

Назначение и сценарии применения

Замок рассчитан на установку в узкопрофильные двери и калитки. Его можно использовать при первичной комплектации конструкции или для замены механизма с совпадающими установочными параметрами. Для корректного подбора недостаточно ориентироваться только на внешний вид: необходимо сопоставить backset, межцентровое расстояние, размеры корпуса, габариты лицевой планки и положение отверстия под квадрат ручки.

При подборе других вариантов запирания и сопутствующей фурнитуры удобно перейти в раздел дверных замков и сравнить модели по типу механизма, посадочным размерам и назначению.

Конструкция и подтвержденные параметры

Лицевая планка имеет длину 240 мм и ширину 23 мм. Высота врезной части составляет 173 мм, ширина — 36,5 мм. Торцевая планка выполнена из нержавеющей стали SS201; цвет исполнения — хром. Замок имеет одну точку запирания и универсален по направлению открывания, поэтому при выборе основное внимание следует уделить размерам посадочного места и расположению элементов фурнитуры.

Для привода защелки используется ручка с квадратом сечением 8 мм. Ручки в наборе нет, поэтому ее приобретают отдельно. Цилиндровый механизм также не входит в комплект: длину евроцилиндра выбирают по фактической толщине двери вместе с накладками, чтобы его края не выступали чрезмерно и не были утоплены относительно поверхности фурнитуры.

Что проверить перед заказом

• Измерьте расстояние от торца планки до оси цилиндра: для этой модели backset равен 20 мм.
• Сверьте межцентровое расстояние между осью ручки и цилиндра — 85 мм.
• Убедитесь, что посадочная полость соответствует врезной части размером 173 × 36,5 мм.
• Сопоставьте лицевую планку размером 240 × 23 мм с подготовленным пазом на торце двери.
• Подберите ручку под квадрат 8 мм и проверьте соответствие ее крепежных отверстий конструкции двери.
• Определите необходимую длину евроцилиндра по толщине полотна и установленным накладкам.
• Проверьте положение ответной планки относительно защелки и ригеля при закрытой двери.

Характеристики

Рекомендации по установке

Перед монтажом выполните пробное совмещение замка с посадочным местом без силового воздействия. После фиксации проверьте свободный ход защелки и ригеля сначала при открытой двери, затем при аккуратном закрывании. Ответную планку следует расположить без перекоса: элементы замка должны входить в нее свободно, без трения о края. Если замок выбирается на замену, сравните старый и новый механизмы по всем установочным размерам, а не только по длине лицевой планки.

Итог: БУЛАТ ЗВ 4-1.20.85.23.08 подходит для узкопрофильной двери или калитки при посадке с backset 20 мм и межцентровым расстоянием 85 мм. Перед покупкой необходимо отдельно подобрать евроцилиндр и ручку под квадрат 8 мм, а также проверить размеры корпуса и планки по месту установки.
