БУЛАТ ЗВ4-1.20.01.7016 антрацит БЕЗ МЦ Замок для КАЛИТКИ врезной с ручкой

Врезной замок БУЛАТ ЗВ4-1.20.01.7016 для калитки

БУЛАТ ЗВ4-1.20.01.7016 — узкопрофильный врезной замок с фалевыми ручками, защелкой и прямоугольным засовом. Модель предназначена для калиток и узкопрофильных дверей правого или левого открывания. Исполнение антрацит подходит для темных дверных профилей и позволяет подобрать остальные элементы фурнитуры в близком оттенке.

Замок рассчитан на цилиндровый механизм, но поставляется без него. Такое исполнение удобно, когда цилиндр нужно выбрать отдельно с учетом толщины профиля, накладок и требуемого варианта управления. При открытом засове створка удерживается защелкой и открывается нажатием фалевой ручки. Для запирания используется один прямоугольный засов размером 35 × 8 мм; его максимальный вылет составляет 14,5 мм.

Основные размеры и конструкция

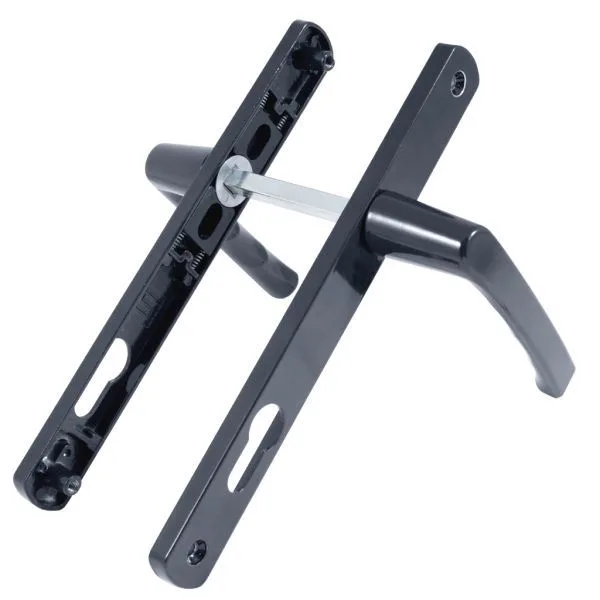

Межосевое расстояние модели составляет 85 мм, а удаление ключевого отверстия от лицевой планки — 20 мм. Эти два параметра необходимо проверять в первую очередь при замене установленного замка. Лицевая планка имеет размер 240 × 23 мм, врезная часть корпуса — 173 × 36,5 мм. Планка ручки размером 220 × 25 мм крепится по отверстиям с расстоянием 214 мм.

Корпус изготовлен из оцинкованной стали. Торцевая и ответная планки выполнены из нержавеющей стали, а ручки и их планки — из алюминиевого сплава. Универсальная защелка позволяет подготовить замок для нужного направления закрывания без выбора отдельной правой или левой версии.

Комплектация и подбор совместимых деталей

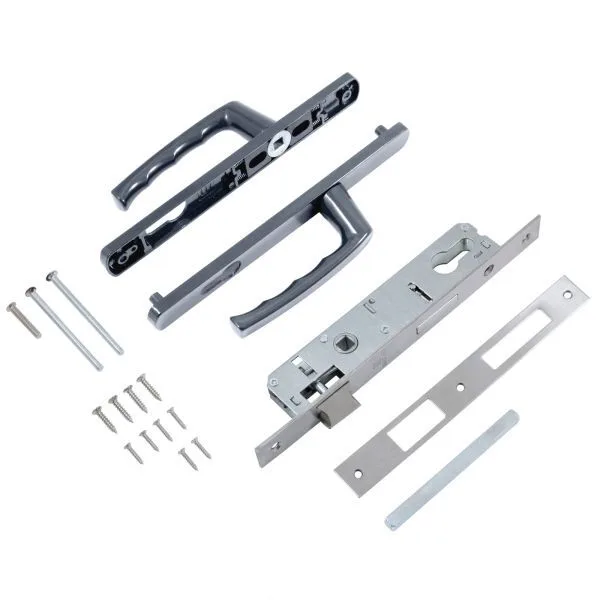

В комплект входят корпус замка, фалевые ручки, ответная планка, винтовые стяжки и саморезы. Цилиндровый механизм и ключи в комплект не входят. Для полноценной работы потребуется совместимый цилиндр: его длину выбирают по фактической толщине профиля и установленным с обеих сторон планкам ручек.

При подборе замка вместе с другой фурнитурой для дверных замков сопоставьте межосевое расстояние 85 мм, backset 20 мм, габариты врезной части и положение крепежных отверстий. Совпадение только общего внешнего вида не гарантирует, что корпус поместится в профиль, а ручки закроют прежние монтажные отверстия.

Что проверить перед заказом

• Размер внутренней полости профиля: для корпуса требуется место с учетом врезной части 173 × 36,5 мм.
• Удаление оси цилиндра от лицевой планки — 20 мм.
• Межосевое расстояние между ручкой и цилиндром — 85 мм.
• Возможность установки лицевой планки 240 × 23 мм и ответной планки на раме.
• Расстояние между крепежными отверстиями планки ручки — 214 мм.
• Толщину створки с накладками для выбора цилиндрового механизма и проверки длины крепежа.
• Совпадение цвета антрацит с другой установленной фурнитурой.

Если замок приобретается для замены, измерьте старый корпус до демонтажа и сравните расположение ручки, цилиндра, защелки и засова. Для новой калитки заранее проверьте, что профиль допускает врезку корпуса без ослабления важных элементов конструкции. Разметку выполняйте по фактическому замку и ответной планке.

Характеристики

Итог

БУЛАТ ЗВ4-1.20.01.7016 подойдет для калитки или узкопрофильной двери, если посадочное место рассчитано на backset 20 мм, межосевое расстояние 85 мм и указанные размеры корпуса. Комплект уже включает ручки, ответную планку и крепеж, однако цилиндровый механизм необходимо подобрать отдельно по толщине готовой створки.
