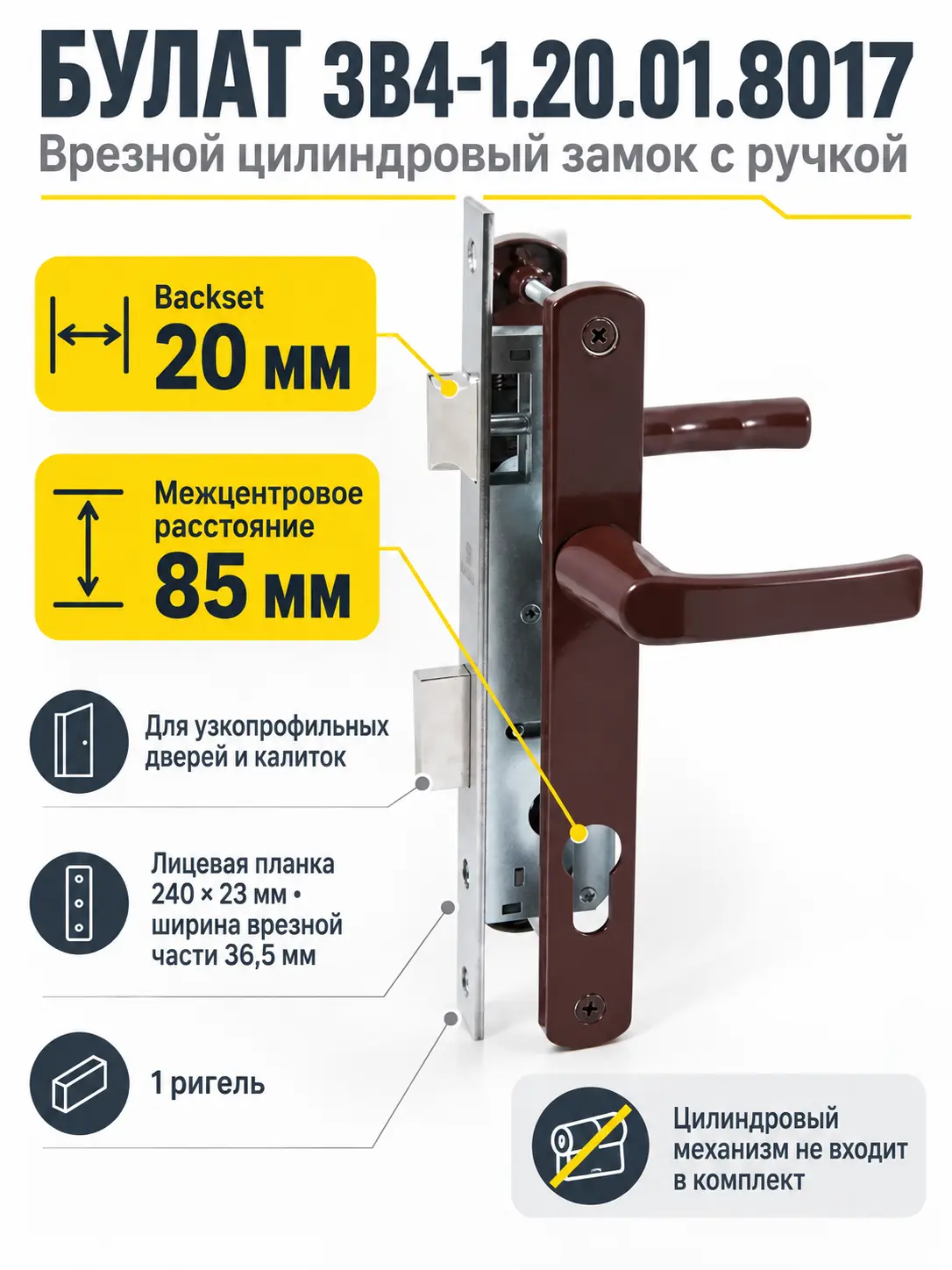

БУЛАТ ЗВ4-1.20.01.8017 коричневый БЕЗ МЦ Замок для КАЛИТКИ врезной с ручкой

Врезной замок БУЛАТ ЗВ4-1.20.01.8017 для калитки

БУЛАТ ЗВ4-1.20.01.8017 — узкопрофильный врезной замок цилиндрового типа с ручкой. Модель предназначена для установки в калитки и узкопрофильные двери, где важны небольшая глубина посадки и соответствие корпуса внутренней полости профиля. Коричневое исполнение удобно сочетать со створкой и другой фурнитурой близкого цвета.

Замок подходит для нового монтажа и замены изношенного механизма при совпадении посадочных параметров. Это не универсальная деталь для любой двери: до покупки необходимо сравнить backset, межцентровое расстояние, размеры лицевой планки, ширину корпуса и расположение ответной части. Другие модели для профильных створок представлены среди дверных замков, что удобно при подборе изделия с иными размерами или конфигурацией.

Основные параметры модели

Удаление ключевого отверстия, или backset, составляет 20 мм. Этот размер измеряют от лицевой планки до оси цилиндрового механизма. Межцентровое расстояние между осью ручки и осью цилиндра равно 85 мм. Оба параметра нужно проверять вместе: совпадение только одного размера не гарантирует совместимость с уже выполнанными отверстиями и установленными накладками.

Лицевая планка имеет длину 240 мм и ширину 23 мм. Ширина врезной части корпуса составляет 36,5 мм. Замок оснащен одним ригелем. Торцевая планка выполнена из нержавеющей стали SS201, а наружные элементы имеют коричневое цветовое исполнение.

Комплектация и подбор цилиндра

В комплект включена ответная планка. Цилиндровый механизм секретности не входит, поэтому его следует подобрать отдельно. При выборе цилиндра учитывайте толщину профиля, установленные накладки и положение крепежного отверстия. Корпус цилиндра не должен чрезмерно выступать за плоскость накладки или, наоборот, уходить глубоко внутрь нее.

Перед заказом также сопоставьте направление и форму ручек с условиями установки. Проверьте, не мешают ли существующие отверстия, усилители профиля и элементы створки размещению корпуса. Длину крепежа выбирают с учетом фактической толщины профиля и накладок; слишком длинные винты могут препятствовать работе механизма.

Практические рекомендации

• Измеряйте backset от торца лицевой планки до центра отверстия цилиндра.
• Межцентровое расстояние проверяйте между центрами оси ручки и цилиндра.
• Сравните ширину корпуса 36,5 мм с доступным внутренним пространством профиля.
• Убедитесь, что планка длиной 240 мм и шириной 23 мм перекрывает подготовленный паз.
• До окончательной затяжки крепежа проверьте свободный ход ручки, защелки и ригеля при открытой створке.
• После пробной установки отрегулируйте положение ответной планки так, чтобы запирание происходило без перекоса и чрезмерного усилия.

Характеристики

Итог

БУЛАТ ЗВ4-1.20.01.8017 подойдет для узкопрофильной калитки или двери, если посадочное место рассчитано на backset 20 мм, межцентровое расстояние 85 мм, лицевую планку 240 × 23 мм и корпус шириной 36,5 мм. Точная проверка этих размеров и правильный подбор отдельного цилиндрового механизма помогут установить замок без переделки профиля и обеспечить свободную работу ручки и ригеля.
