БУЛАТ ЗВ4-1.20.01.8017 коричневый МЦ МАХ 70мм перф.ключ ключ. Замок для КАЛИТКИ врезной с ручкой

Врезной замок БУЛАТ ЗВ4-1.20.01.8017 для калитки

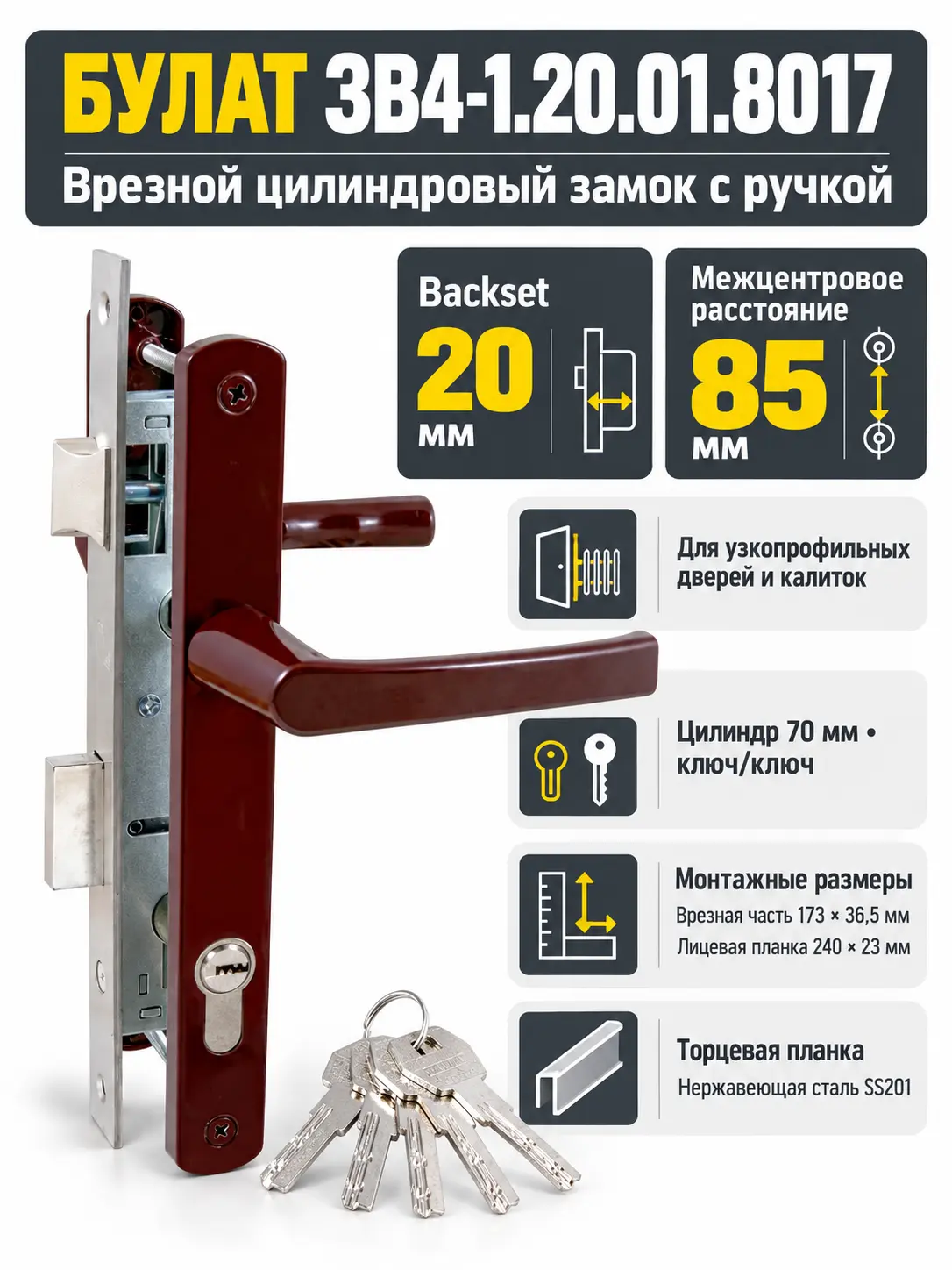

БУЛАТ ЗВ4-1.20.01.8017 — цилиндровый врезной замок с ручкой, рассчитанный на установку в узкопрофильные двери и калитки. Коричневое исполнение подходит для конструкций соответствующего цвета, а узкий корпус позволяет рассматривать модель для профильных дверных систем, если их посадочные размеры совпадают с параметрами замка.

Модель комплектуется цилиндровым механизмом длиной 70 мм с конфигурацией ключ/ключ: запирание и отпирание выполняются ключом с обеих сторон. В комплект также входит ответная планка. Торцевая планка замка изготовлена из нержавеющей стали SS201. Для подбора важны не только общая длина цилиндра и цвет, но и геометрия врезной части, расположение осей ручки и цилиндра, а также удаление ключевого отверстия.

Размеры и назначение модели

Backset замка составляет 20 мм — это расстояние от торцевой планки до оси цилиндрового механизма. Межцентровое расстояние между осями ручки и цилиндра равно 85 мм. Лицевая планка имеет длину 240 мм и ширину 23 мм. Размер врезной части составляет 173 мм по высоте и 36,5 мм по ширине. Замок оснащен одним ригелем.

Такая совокупность параметров позволяет подбирать изделие для новой калитки или использовать его при замене механизма с совпадающей посадочной геометрией. Для замены недостаточно ориентироваться только на внешний вид: даже небольшое различие в backset, межцентровом расстоянии или ширине корпуса может потребовать изменения посадочного места.

Что проверить перед заказом

• Измерьте расстояние от торца двери до оси цилиндра: для этой модели требуется backset 20 мм.
• Проверьте межцентровое расстояние между осями ручки и цилиндра — 85 мм.
• Сопоставьте врезную часть с подготовленной полостью: высота 173 мм, ширина 36,5 мм.
• Убедитесь, что лицевая планка размером 240 × 23 мм помещается на торце профиля.
• Проверьте соответствие цилиндра длиной 70 мм толщине двери и установленным накладкам.
• Сравните расположение ответной части с геометрией коробки и направлением закрывания калитки.

Если замок приобретается взамен старого, полезно снять прежний механизм и измерить его корпус, планку и положение осей штангенциркулем или рулеткой. При новой установке размеры следует согласовать с профилем и предусмотренным в нем усилением. Подходящие изделия этого назначения представлены среди дверных замков, где можно сравнить модели по конструкции и посадочным параметрам.

Характеристики БУЛАТ ЗВ4-1.20.01.8017

Практическая рекомендация

БУЛАТ ЗВ4-1.20.01.8017 подойдет для узкопрофильной двери или калитки при совпадении всех основных монтажных размеров: backset 20 мм, межцентрового расстояния 85 мм, корпуса 173 × 36,5 мм и лицевой планки 240 × 23 мм. До установки проверьте свободное размещение корпуса внутри профиля, положение цилиндра относительно накладок и точку входа ригеля в ответную планку. После монтажа механизм должен работать плавно при открытой и закрытой створке, без усилия на ключе и ручке.
