БУЛАТ ЗВ4-1.20.01.9005 черный БЕЗ МЦ Замок для КАЛИТКИ врезной с ручкой

Врезной замок БУЛАТ ЗВ4-1.20.01.9005 для калитки

БУЛАТ ЗВ4-1.20.01.9005 — узкопрофильный врезной замок в черном исполнении, укомплектованный фалевыми ручками. Модель предназначена для дверей и калиток, в конструкции которых требуется компактный корпус с удалением ключевого отверстия 20 мм. Универсальная защелка позволяет использовать замок при правом или левом направлении открывания.

При открытом засове дверь удерживается защелкой и открывается нажатием на фалевую ручку. Для запирания используется отдельный цилиндровый механизм: он не входит в комплект, поэтому его типоразмер следует подобрать с учетом толщины профиля, накладок и требуемого расположения ключа либо вертушки.

Размеры и конструктивные особенности

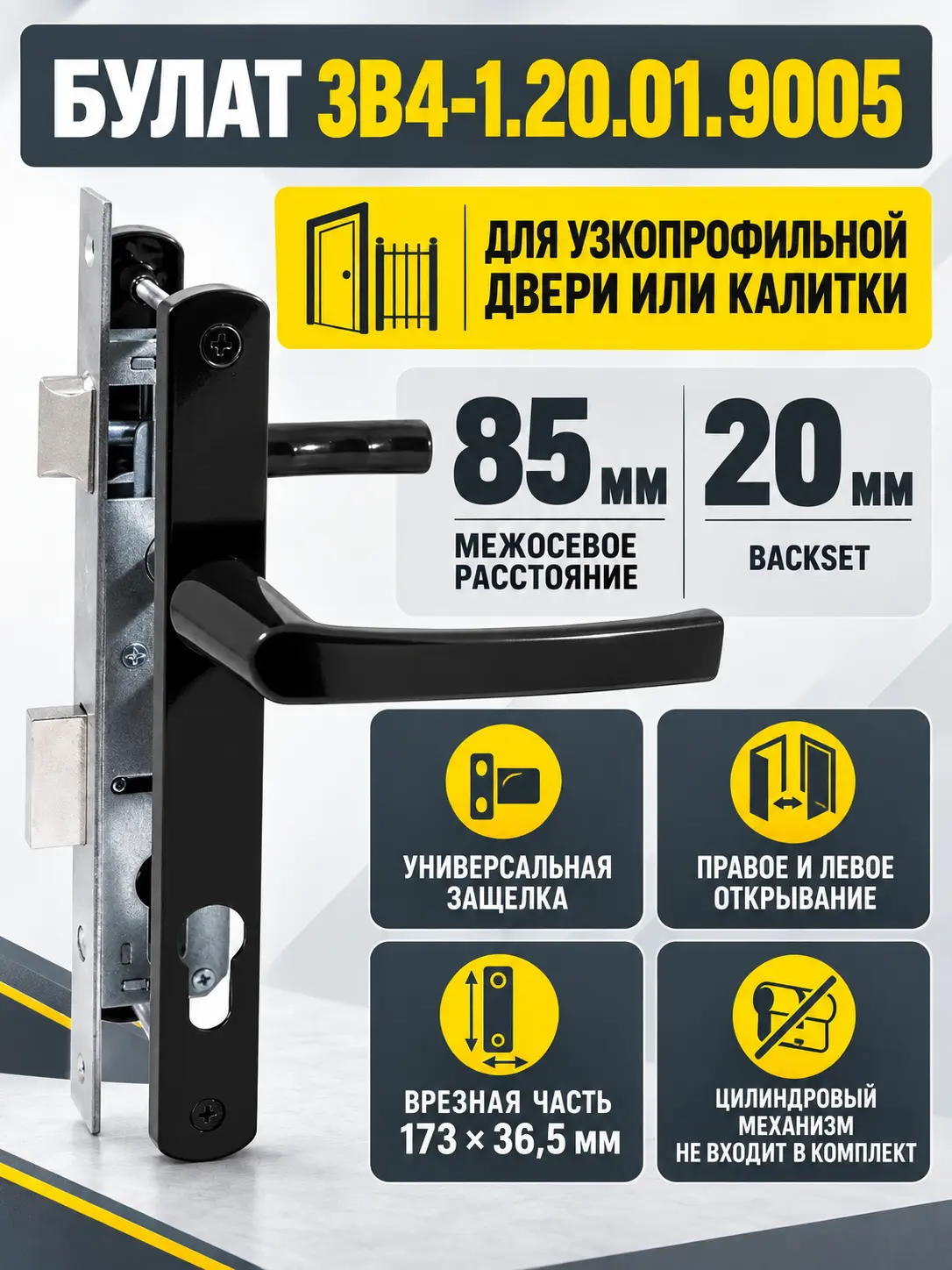

Межосевое расстояние между осью ручки и осью цилиндрового механизма составляет 85 мм, backset — 20 мм. Лицевая планка имеет размер 240 × 23 мм. Врезная часть корпуса имеет высоту 173 мм и ширину 36,5 мм. Эти параметры особенно важны при замене установленного замка: совпадение только межосевого расстояния не гарантирует совместимость с имеющейся выборкой в профиле.

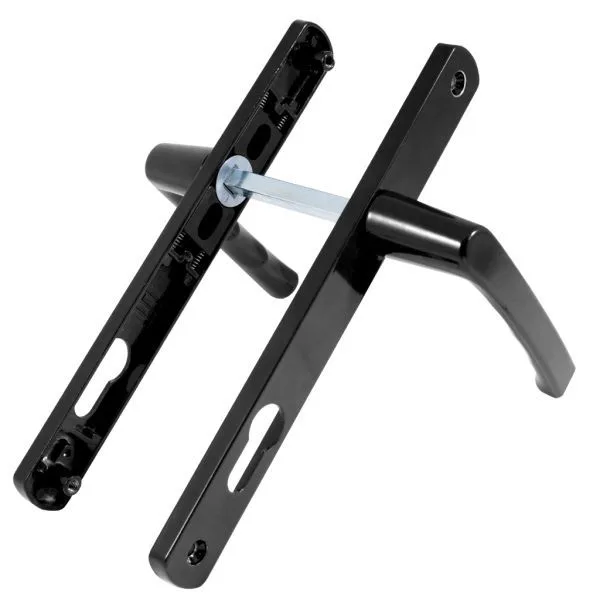

Замок оснащен одним прямоугольным засовом размером 35 × 8 мм. Его максимальный вылет составляет 14,5 мм. Защелка выполнена универсальной. Корпус изготовлен из оцинкованной стали, а торцевая и ответная планки — из нержавеющей стали. Ручки и их планки выполнены из алюминиевого сплава. Размер каждой планки ручки составляет 220 × 25 мм, расстояние между крепежными отверстиями — 194 мм.

Комплект и сценарии применения

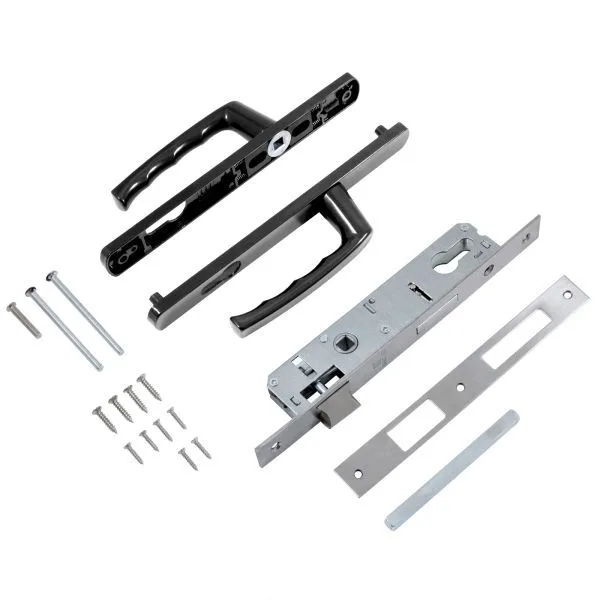

В комплект входят корпус замка, фалевые ручки, ответная планка, винтовые стяжки и саморезы. Такой набор подходит для установки нового замка или замены близкой по геометрии узкопрофильной модели. Цилиндровый механизм необходимо выбрать отдельно. При подборе других решений для дверей и калиток полезно сравнить модель с ассортиментом раздела дверные замки, обращая внимание на backset, межосевое расстояние и размеры корпуса.

Модель можно рассматривать для калитки, узкопрофильной двери или конструкции из подходящего ПВХ- либо металлического профиля. Решение о совместимости принимают по фактическому сечению профиля, глубине внутренней полости и расположению усилителей. Ответная планка должна размещаться напротив защелки и засова без перекоса.

Что проверить перед заказом

• измерьте межосевое расстояние — для этой модели оно равно 85 мм;
• проверьте удаление ключевого отверстия 20 мм;
• сопоставьте размер врезной части 173 × 36,5 мм с внутренней полостью профиля;
• сравните лицевую планку 240 × 23 мм с имеющимся посадочным местом;
• проверьте планки ручек 220 × 25 мм и расстояние между крепежными отверстиями 194 мм;
• подберите цилиндровый механизм по толщине двери и установленной фурнитуре;
• убедитесь, что в зоне сверления и врезки нет армирования, проводки или других скрытых элементов.

Характеристики

Итог

БУЛАТ ЗВ4-1.20.01.9005 подойдет для узкопрофильной калитки или двери, если посадочное место рассчитано на backset 20 мм, межосевое расстояние 85 мм и корпус указанного размера. Комплект уже содержит ручки, ответную планку и крепеж, однако цилиндровый механизм нужно подобрать отдельно. Перед покупкой рекомендуется снять полный набор размеров с двери или демонтированного замка, чтобы избежать несовпадения корпуса, планок и крепежных точек.
