БУЛАТ ЗВ4-1.25.01.8017 коричневый БЕЗ МЦ Замок для КАЛИТКИ врезной с ручкой

Врезной замок БУЛАТ ЗВ4-1.25.01.8017 для узкопрофильной калитки

БУЛАТ ЗВ4-1.25.01.8017 — врезной цилиндровый замок с фалевыми ручками, рассчитанный на установку в узкопрофильные двери и калитки. Коричневое исполнение подходит для конструкций соответствующего цвета, а узкий корпус позволяет рассматривать модель для профильных створок, если их посадочные размеры совпадают с параметрами замка.

Замок поддерживает привычный сценарий пользования калиткой: при убранном засове створка удерживается защелкой и открывается нажатием на фалевую ручку. Для запирания используется прямоугольный засов размером 35 × 8 мм с максимальным вылетом 14,5 мм. Универсальная защелка позволяет устанавливать модель на двери и калитки как правого, так и левого открывания.

Основные размеры и конструкция

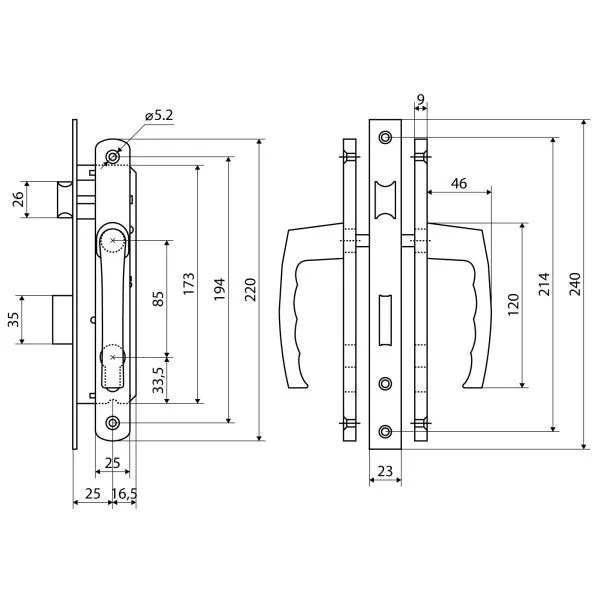

Ключевые монтажные параметры модели — межосевое расстояние 85 мм и backset 25 мм. Межосевое расстояние измеряется между осью ручки и осью цилиндрового механизма, а backset — от торцевой планки до оси цилиндра. Эти размеры следует сопоставить с существующими отверстиями, ручками и геометрией профиля до оформления заказа.

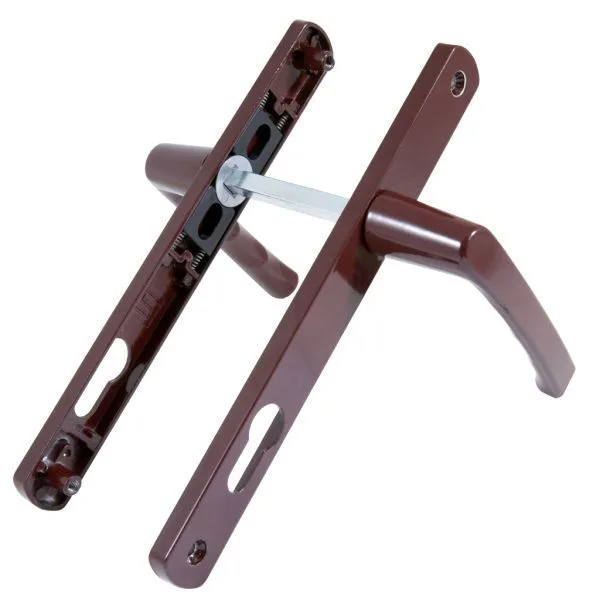

Лицевая планка имеет длину 240 мм и ширину 23 мм. Высота врезной части корпуса составляет 173 мм, ширина — 41,5 мм. Размер планки ручки — 220 × 25 мм, расстояние между ее крепежными отверстиями — 194 мм. Корпус выполнен из оцинкованной стали, торцевая и ответная планки — из нержавеющей стали, а ручки и их планки — из алюминиевого сплава.

Комплект и подбор цилиндрового механизма

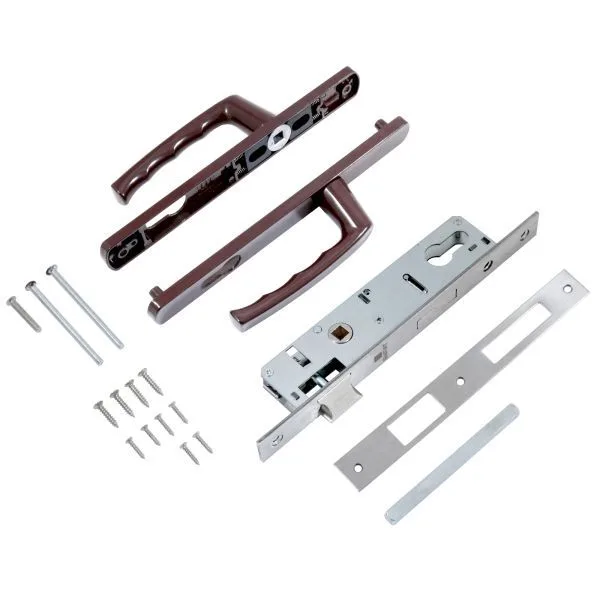

В комплект входят корпус замка, фалевые ручки, ответная планка, винтовые стяжки и саморезы. Цилиндрового механизма в наборе нет: его подбирают отдельно по толщине створки, положению корпуса замка и желаемой конфигурации доступа. До покупки цилиндра следует определить необходимую общую длину и распределение размеров относительно центра крепежного винта.

При замене установленного замка сравните не только backset и межосевое расстояние, но также габариты врезной части, ширину лицевой планки, расположение крепежных отверстий ручек и ответной части. Если собирается новая конструкция, подобрать другие совместимые дверные замки и элементы запирания удобнее после измерения профиля и определения требуемой схемы открывания.

Что проверить перед заказом

• Наличие внутри профиля свободного пространства не менее размеров врезной части 173 × 41,5 мм с учетом технологических зазоров.
• Соответствие backset 25 мм и межосевого расстояния 85 мм подготовленным отверстиям.
• Возможность разместить лицевую планку 240 × 23 мм и планки ручек 220 × 25 мм.
• Совпадение расстояния 194 мм между крепежными отверстиями ручки.
• Положение ответной планки относительно защелки и прямоугольного засова.
• Требуемую длину приобретаемого отдельно цилиндрового механизма и совместимость крепежа с конкретным профилем.

Характеристики БУЛАТ ЗВ4-1.25.01.8017

Практический выбор

Модель подойдет для калитки или узкопрофильной двери, если требуется коричневый врезной замок с ручками, backset 25 мм и межосевым расстоянием 85 мм. Главный критерий выбора — точное совпадение посадочных размеров с профилем и ответной частью. После установки защелка и засов должны перемещаться свободно, без перекоса и трения о ответную планку.
