Врезной замок БУЛАТ ЗВ4-1К.50.72.25.04 для откатных ворот

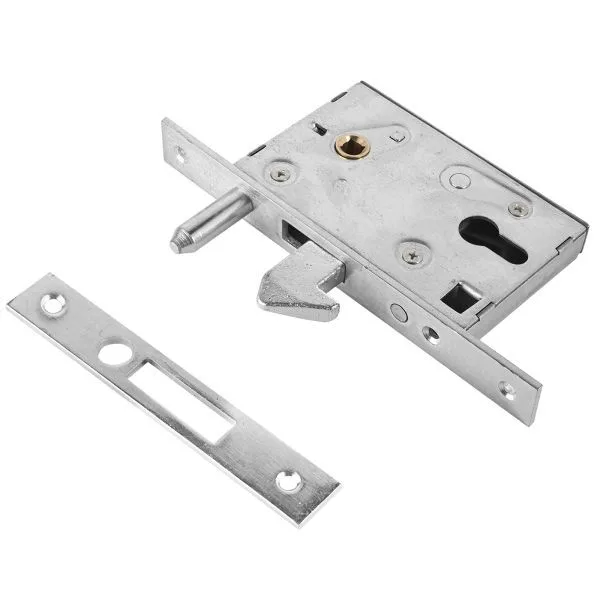

БУЛАТ ЗВ4-1К.50.72.25.04 — корпус врезного замка, рассчитанный на установку в откатные двери и ворота без автоматики. Модель работает с цилиндровым механизмом секретности и оснащена одним крюкообразным засовом. Такая форма засова подходит для откатной конструкции: при закрывании крюк взаимодействует с ответной планкой и удерживает полотно в закрытом положении.

Засов приводится в действие фалевой ручкой. Саму ручку и цилиндровый механизм приобретают отдельно, поэтому замок удобно использовать как основу комплекта, подобранного под конкретное полотно, толщину профиля и требования к ключевому механизму. Корпус изготовлен из оцинкованной стали, а внешнее исполнение имеет цвет хром.

Размеры и особенности модели

Ключевые установочные параметры замка — межосевое расстояние 72 мм и удаление ключевого отверстия, или backset, 50 мм. Межосевое расстояние определяет взаимное расположение оси фалевой ручки и цилиндрового механизма. Backset измеряется от края лицевой планки до оси ключевого отверстия. Оба значения необходимо сверить до покупки: они влияют на расположение ручки, цилиндра и подготовленных отверстий в полотне.

Лицевая планка имеет длину 210 мм и ширину 25 мм. Размер врезной части составляет 131 мм по высоте и 86 мм по ширине. Эти параметры позволяют заранее оценить, помещается ли корпус внутри профиля или полотна и совпадает ли планка с имеющейся выборкой. Размеры следует сравнивать не только со старым замком, но и с доступной глубиной установки, положением ответной части и геометрией закрывания ворот.

Комплектация и подбор фурнитуры

В комплект входят корпус замка, ответная планка и крепежные винты. Цилиндровый механизм и фалевая ручка не входят в комплект. При их подборе учитывайте межосевое расстояние 72 мм, толщину полотна, положение замка и фактические размеры посадочных отверстий. Длина цилиндра должна соответствовать толщине узла установки и используемым накладкам.

Если замок приобретается для замены, сравните обозначение модели, форму крюка, размеры корпуса и лицевой планки, backset и межосевое расстояние. Совпадение только одного параметра не гарантирует, что корпус подойдет без изменения посадочного места. Другие варианты корпусов и комплектующих представлены в разделе дверных замков, где можно сопоставить назначение и установочные размеры.

Что проверить перед заказом

• тип конструкции: модель предназначена для откатных дверей и ворот без автоматики;
• наличие свободного места под врезную часть размером 131 × 86 мм;
• соответствие лицевой планки размеру 210 × 25 мм;
• backset 50 мм и межосевое расстояние 72 мм;
• положение крюкообразного засова относительно ответной планки;
• совместимость отдельно приобретаемых ручки и цилиндрового механизма;
• длину и пригодность комплектного крепежа для конкретного полотна.

Для нового монтажа сначала выполните разметку по фактическому корпусу и ответной планке. При замене приложите новый замок к снятому механизму и сравните контуры, оси и точки крепления. После установки полотно должно двигаться свободно, а крюк — входить в ответную планку без перекоса и чрезмерного усилия. До окончательной затяжки крепежа проверьте несколько циклов закрывания и открывания.

Характеристики

Итог

БУЛАТ ЗВ4-1К.50.72.25.04 подойдет для откатной двери или ворот без автоматики, если посадочное место рассчитано на корпус 131 × 86 мм, лицевую планку 210 × 25 мм, backset 50 мм и межосевое расстояние 72 мм. Перед заказом особенно важно проверить геометрию установки и заранее подобрать совместимые фалевую ручку и цилиндровый механизм.
