БУЛАТ ЗВ4-1В.25.01.8017 коричневый МЦ МАХ 80мм перф.ключ верт.Замок для КАЛИТКИ врезной с ручкой

Врезной замок БУЛАТ ЗВ4-1В.25.01.8017 для калитки

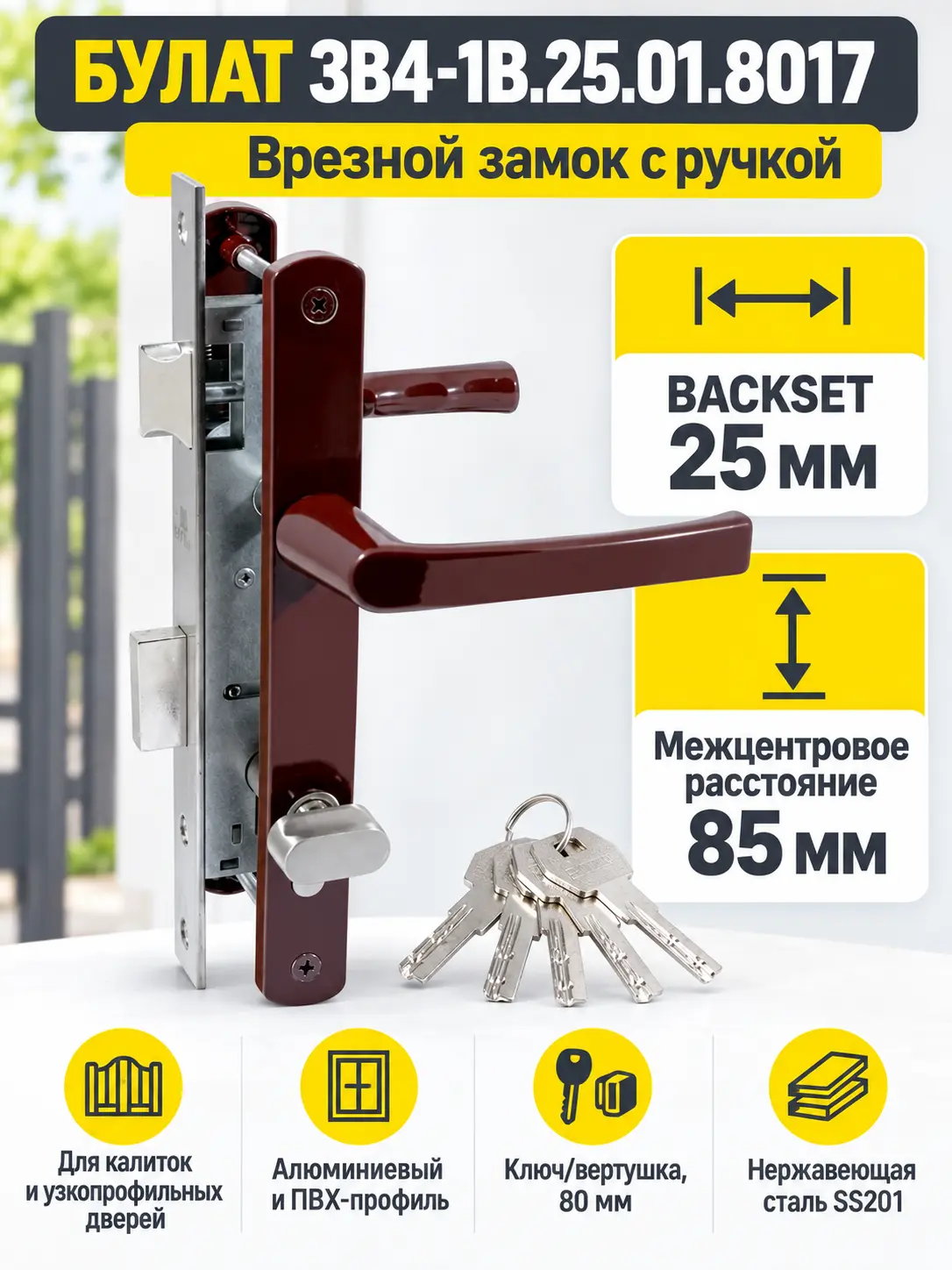

БУЛАТ ЗВ4-1В.25.01.8017 — узкопрофильный врезной замок с ручкой и цилиндровым механизмом ключ/вертушка. Модель предназначена для калиток, воротных дверей и дверей из алюминиевого либо ПВХ-профиля. Коричневое исполнение подходит для конструкций, где фурнитура должна сочетаться с темным окрашенным профилем.

Главные параметры подбора этой модели — backset 25 мм и межцентровое расстояние 85 мм. Backset определяет расстояние от края лицевой планки до оси цилиндра, а межцентровое расстояние — положение осей ручки и цилиндрового механизма относительно друг друга. Оба размера необходимо сравнить с разметкой новой двери или с параметрами заменяемого замка.

Назначение и сценарии применения

Замок рассчитан на врезную установку в узкий дверной профиль. Он подходит для комплектации новой калитки, замены механизма с совпадающей геометрией или ремонта профильной двери. Цилиндр в исполнении ключ/вертушка позволяет открывать замок ключом с одной стороны и пользоваться поворотной вертушкой с другой. Это удобно для входной калитки или двери, которой регулярно пользуются изнутри участка.

При подборе замка вместе с остальной фурнитурой полезно сравнить модели в разделе дверные замки, уделяя внимание не только внешнему виду, но прежде всего backset, межцентровому расстоянию и размерам врезной части.

Размеры и конструктивные особенности

Лицевая планка имеет длину 240 мм и ширину 23 мм. Размер врезной части замка составляет 173 мм по высоте и 41,5 мм по ширине. Эти значения помогают оценить, помещается ли корпус внутри профиля и перекрывает ли планка существующую выборку. Торцевая планка изготовлена из нержавеющей стали SS201; коричневый цвет относится к видимому исполнению товара.

Запирание выполняет один прямоугольный ригель размером 8×35 мм. Для корректного закрывания его положение должно совпасть с ответной частью на коробке. Ответная планка входит в комплект, однако место ее установки следует размечать по фактическому положению замка в собранной двери.

Комплектация и управление

Модель поставляется с ручкой, ответной планкой и цилиндровым механизмом длиной 80 мм. Цилиндр выполнен по схеме ключ/вертушка и рассчитан на перфорированный ключ; в комплекте пять ключей. До установки проверьте, соответствует ли длина цилиндра толщине профиля и установленным накладкам: цилиндр не должен мешать работе ручки или чрезмерно выступать за наружную поверхность.

Что проверить перед заказом

• Backset существующего или проектируемого замка должен составлять 25 мм.
• Расстояние между осями ручки и цилиндра должно быть 85 мм.
• Внутри профиля должно быть достаточно места для корпуса высотой 173 мм и шириной 41,5 мм.
• Посадочное место под лицевую планку должно соответствовать размеру 240×23 мм.
• Положение прямоугольного ригеля необходимо согласовать с ответной частью дверной коробки.
• Следует проверить толщину полотна и пригодность цилиндра длиной 80 мм для выбранных накладок.
• Направление защелки, расположение ручки и конфигурацию крепежных отверстий нужно сопоставить с дверью до начала обработки профиля.

Характеристики

Рекомендации по выбору и установке

При замене замка сначала измерьте старый механизм, не ориентируясь только на похожую форму ручки или цвет. Даже небольшое различие в backset, межцентровом расстоянии либо габаритах корпуса может потребовать изменения посадочного места. До окончательного крепления проверьте свободный ход ручки, защелки, цилиндра и ригеля при открытой двери, а затем аккуратно проверьте совпадение с ответной планкой.

БУЛАТ ЗВ4-1В.25.01.8017 стоит выбирать для профильной калитки или узкой двери, если требуются коричневое исполнение, backset 25 мм, межцентровое расстояние 85 мм и цилиндр ключ/вертушка длиной 80 мм. Совпадение установочных размеров остается главным условием правильного выбора.
