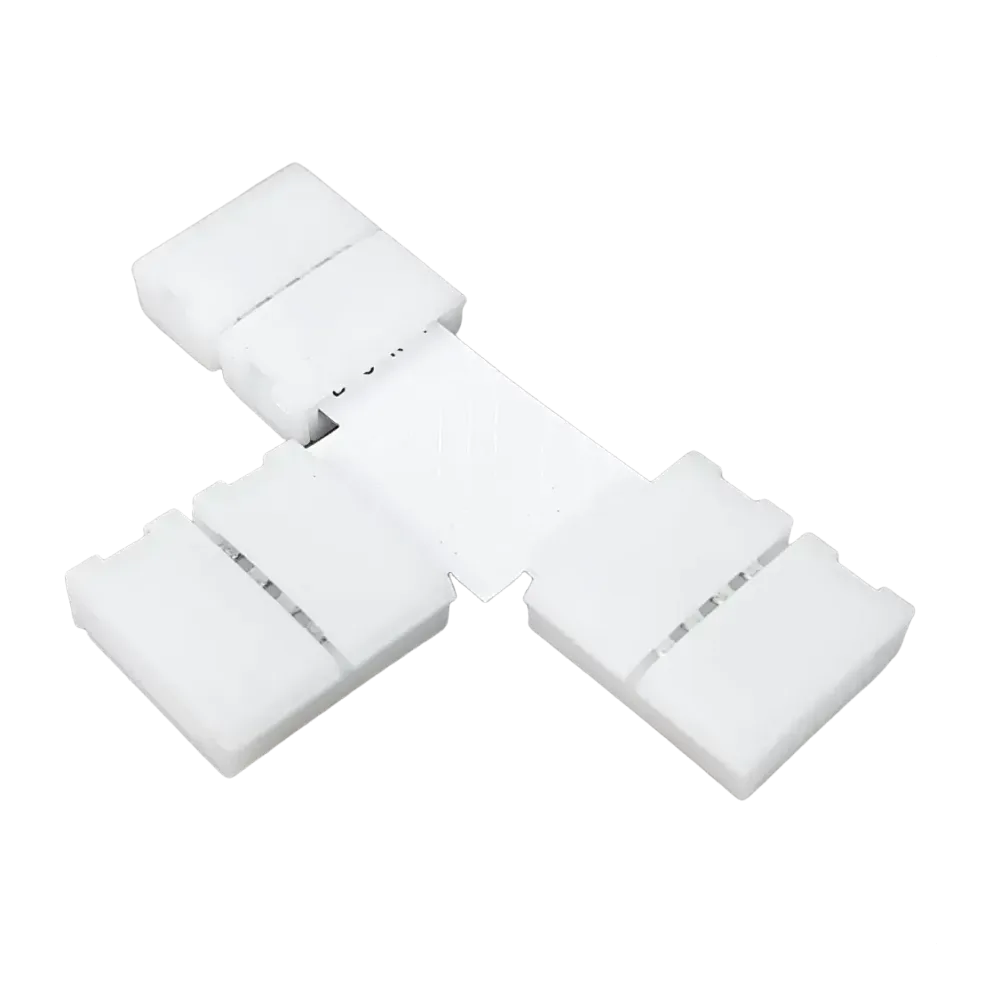

Коннектор CONNECTOR арт. 23000

Коннектор CONNECTOR арт. 23000 для RGB-ленты

CONNECTOR арт. 23000 — компактный четырехконтактный коннектор для соединения RGB-светодиодной ленты шириной 10 мм. Модель используется в низковольтных системах освещения с рабочим напряжением 12–24 V и рассчитана на максимальный коммутируемый ток 3 А. Коннектор выполнен без кабеля, поэтому подходит для тех участков системы, где требуется непосредственное соединение совместимых сегментов, а не проводная перемычка.

Такой соединительный элемент востребован при сборке мебельной подсветки, декоративного освещения полок, ниш, витрин и других интерьерных конструкций на базе RGB-ленты. Он помогает организовать соединение четырех электрических линий, необходимых для соответствующей многоцветной ленты. При подборе остальных компонентов системы полезно учитывать ассортимент раздела мебельного освещения, сопоставляя напряжение ленты, блока питания, контроллера и соединителей.

Подтвержденные параметры модели

Артикул 23000 относится к серии CONNECTOR. Коннектор имеет четыре контакта с центральным расположением и рассчитан на RGB-ленту шириной 10 мм. Серый корпус и исполнение без кабеля позволяют визуально отличить эту модель от проводных соединителей, однако окончательный выбор следует делать по электрическим и геометрическим параметрам, а не только по внешнему виду.

Совместимость и ограничения

Наличие ширины 10 мм и четырех контактов — необходимые, но не единственные условия совместимости. Перед покупкой проверьте фактическую ширину печатной платы без учета внешней оболочки, число контактных площадок, их шаг и расположение. Последовательность каналов на соединяемых отрезках должна совпадать: неверное совмещение линий может привести к неправильной передаче цветов или отсутствию работы отдельных каналов.

Модель предназначена именно для RGB-ленты. Ее совместимость с одноцветными, RGBW и адресными лентами не подтверждена. Также нельзя автоматически переносить на нее характеристики других коннекторов серии с тем же количеством контактов. Исполнение без кабеля следует учитывать при проектировании: коннектор не заменяет гибкую проводную перемычку там, где между участками нужен отступ, обход угла или соединение удаленных сегментов.

Класс IP20 предполагает применение в сухих внутренних условиях без воздействия воды. Не следует считать этот коннектор влагозащищенным или использовать его на улице только на основании внешнего сходства с другими соединителями. Если RGB-лента имеет силиконовую оболочку либо другое защитное покрытие, заранее убедитесь, что ее контактная зона подходит к конструкции коннектора и может быть корректно установлена без повреждения токоведущих дорожек.

Что проверить перед заказом

• тип ленты — RGB, а не RGBW, одноцветная или адресная;
• ширину контактной платы — 10 мм;
• наличие четырех контактных площадок и их центральное расположение;
• одинаковый порядок каналов на соединяемых отрезках;
• рабочее напряжение всей системы — 12–24 V;
• расчетный ток участка — не более 3 А;
• необходимость именно прямого соединителя без кабеля;
• условия эксплуатации, соответствующие классу IP20.

Практические рекомендации

До установки обесточьте систему и сравните коннектор с контактными зонами обоих отрезков ленты. Контактные площадки должны быть чистыми, ровными и доступными для соединения. Не прикладывайте чрезмерное усилие и не изменяйте корпус коннектора: если лента не входит или контакты не совмещаются, повторно проверьте ее ширину и конструкцию.

После сборки сначала выполните контрольное включение на безопасном участке. Проверьте базовое свечение и корректную передачу всех RGB-каналов, затем убедитесь, что соединение удерживается стабильно и не нагревается. Блок питания и контроллер должны соответствовать напряжению и нагрузке всей системы, поскольку коннектор не регулирует напряжение и не заменяет аппаратуру управления.

Итог

CONNECTOR арт. 23000 подойдет для проекта, в котором используется четырехконтактная RGB-лента шириной 10 мм, напряжение 12–24 V и требуется соединитель без кабеля. Ключевые условия правильного выбора — совпадение геометрии контактной зоны, порядка каналов и расчетного тока до 3 А. Проверка этих параметров до заказа позволит избежать несовместимости и получить аккуратное соединение в интерьерной системе освещения.
