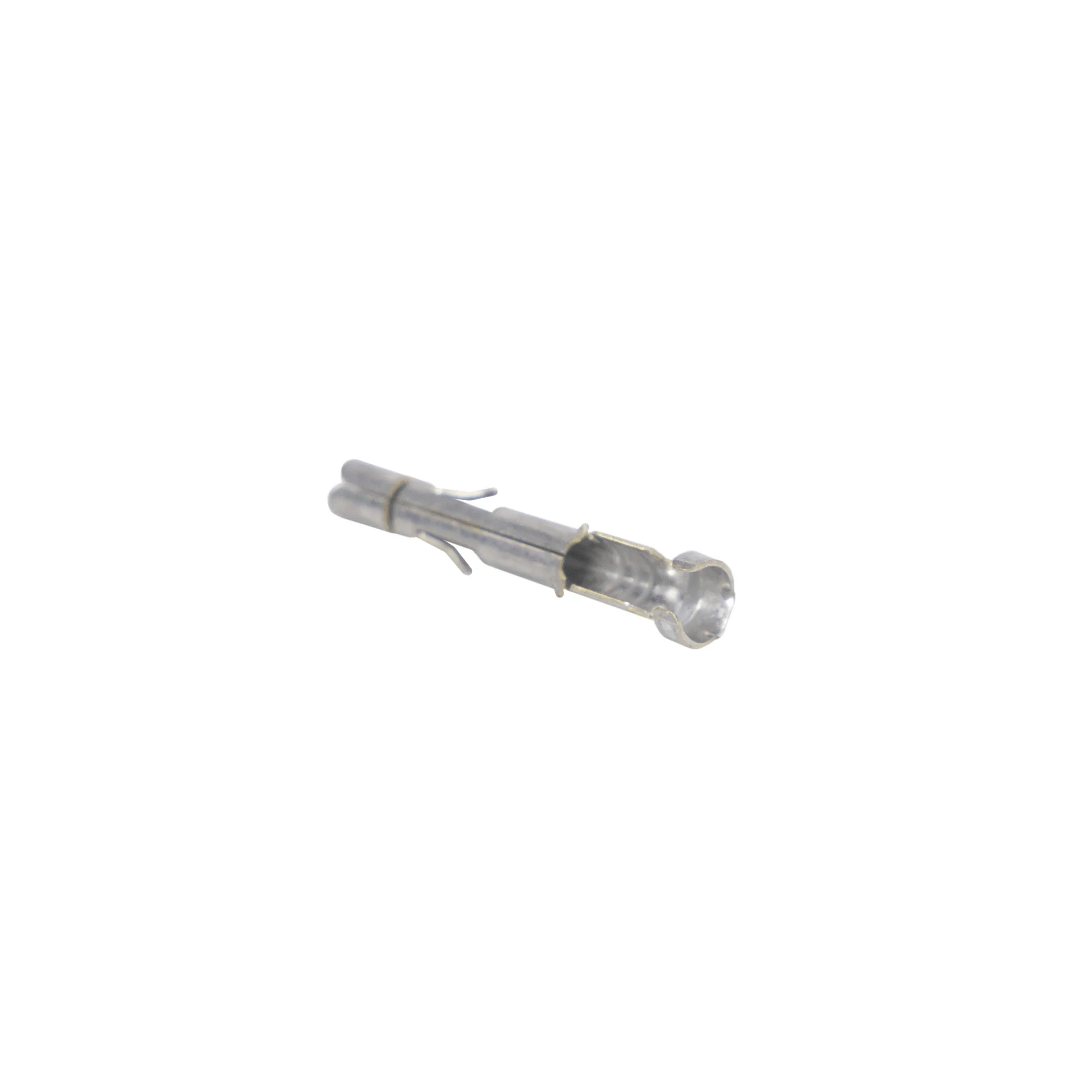

Гнездовой контакт AKS-75073 для соединительной колодки

Контакт гнезд AKS-75073 — отдельный электрический контакт, предназначенный для присоединения провода и последующей установки в совместимую гнездовую соединительную колодку. Такой элемент применяют при сборке, ремонте или восстановлении разъемного соединения в системе мебельного освещения, когда необходимо оконцевать провод и подключить его к ответной части с плоским штырем.

Модель относится к ассортименту AKS и представлена в разделе комплектующих для мебельного света. При подборе других элементов системы удобно заранее сопоставить контакт, корпус разъема, провод и источник питания в категории мебельное освещение. Все части соединения должны подходить друг другу не только по назначению, но и по геометрии контактов и электрическим параметрам.

Назначение и сценарии применения

Гнездовой контакт может использоваться при изготовлении нового соединительного провода, замене поврежденного контактного элемента или восстановлении разъема после ремонта проводки. Практический сценарий — подключение проводника к колодке, которая затем состыковывается с ответным плоским штырем шириной 6,35 мм. Карточка товара указывает диапазон проводов AWG 14–20, приблизительно соответствующий сечению 0,5–2 мм².

Контакт не следует выбирать только по внешнему сходству. Ширина ответного штыря подтверждает лишь один параметр соединения. Дополнительно должны совпасть форма контактного элемента, способ его удержания внутри корпуса, размеры посадочного канала и допустимые характеристики всей подключаемой системы. Совместимость с конкретной колодкой или определенной серией разъемов без проверки не гарантируется.

Что важно учесть перед заказом

• Провод: проверьте маркировку AWG или фактическое сечение жилы. Для этой модели заявлен диапазон AWG 14–20, ориентировочно 0,5–2 мм².
• Ответный контакт: убедитесь, что разъем использует плоский штырь шириной 6,35 мм.
• Корпус колодки: сравните форму посадочного места и фиксирующего элемента с имеющейся деталью или технической схемой разъема.
• Условия эксплуатации: карточка относит товар к комплектующим для сухих помещений.
• Комплектность: рассматривайте AKS-75073 как отдельный контакт. Наличие корпуса колодки, провода, ответного штыря и монтажного инструмента не подтверждено.

Подтвержденные характеристики

Рекомендации по проверке и установке

До работы обесточьте подключаемую систему. Сравните новый контакт со старым образцом или документацией корпуса: особенно важны профиль, положение фиксирующего участка и соответствие посадочному каналу. Для присоединения провода применяйте инструмент и технологию, предусмотренные для выбранного типа контакта; точный способ обработки жилы и обжима доступными источниками не установлен.

После присоединения провода проверьте, что жила удерживается надежно, отдельные проволоки не выступают наружу, а изоляция не повреждена. Вставлять контакт в колодку следует только при подтвержденном совпадении деталей. После сборки контакт не должен самопроизвольно выходить из корпуса, а соединение с ответным штырем должно выполняться без чрезмерного усилия.

Итог

AKS-75073 подойдет для сборки или ремонта разъемного соединения, если используется провод AWG 14–20 и ответный плоский штырь 6,35 мм, а геометрия контакта соответствует имеющейся колодке. Главный этап выбора — проверка конкретного корпуса разъема: заявленные ширина штыря и диапазон провода сами по себе не подтверждают полную совместимость.
