Контроллер для светодиодной ленты, 2 канала, RF 2.4GHZ, 12/24V, 120W/240W, AKS

Назначение контроллера AKS-81796

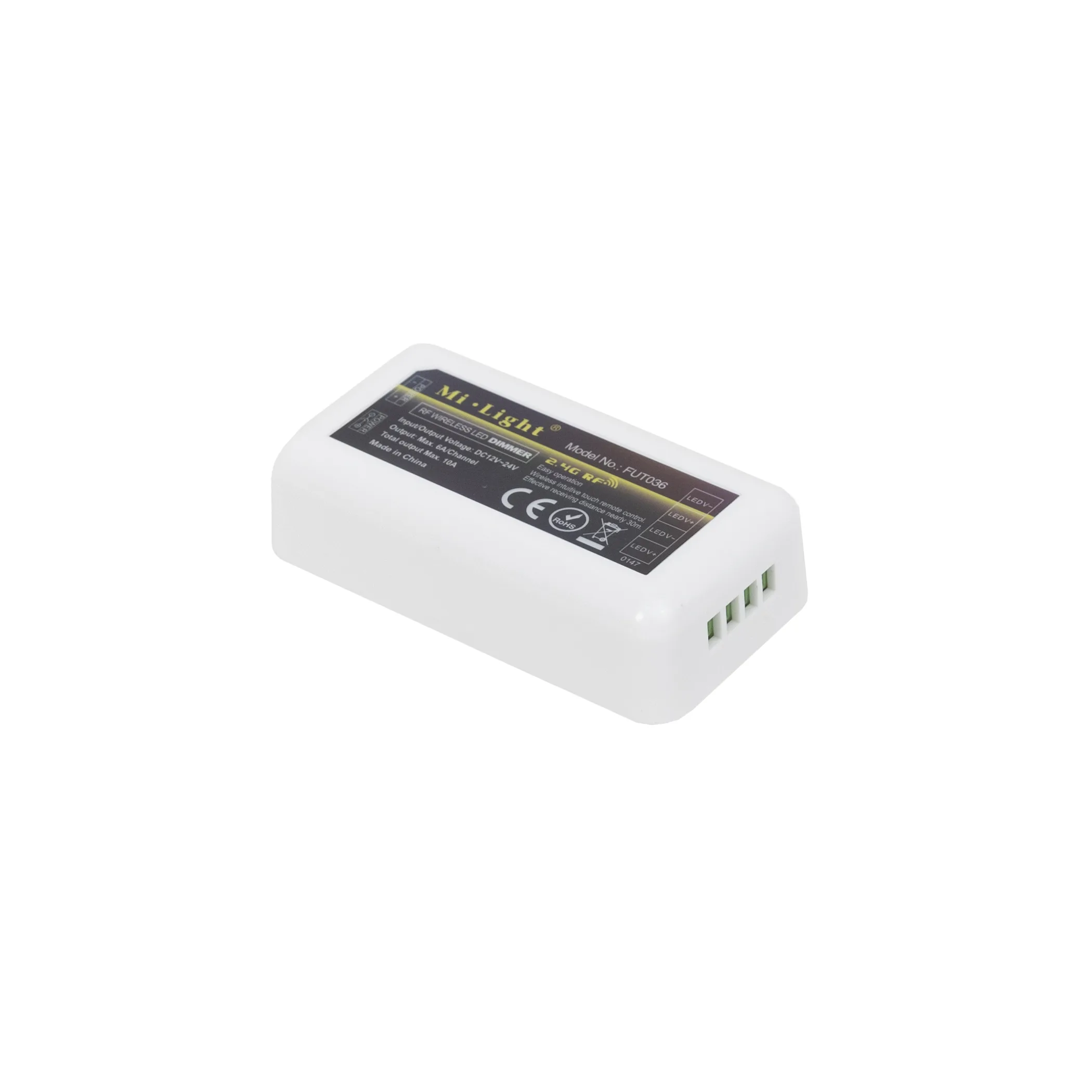

AKS-81796 — двухканальный контроллер для управления светодиодной лентой в системе мебельного освещения. Он принимает команды по радиоканалу RF 2,4 ГГц и передает их подключенной ленте. Устройство размещается в электрической цепи после блока питания: источник преобразует сетевое напряжение, контроллер обрабатывает управляющий сигнал, а затем подает питание на светодиодную ленту.

Модель подходит для организации дистанционного управления подсветкой шкафов, гардеробных, кухонной мебели, витрин, ниш и других интерьерных конструкций. При подборе компонентов для такой системы полезно учитывать не только сам контроллер, но и остальные элементы раздела мебельного освещения: блок питания, ленту, соединительные провода и совместимое устройство управления.

Электрические параметры и управление

Контроллер работает при постоянном напряжении 12–24 В. Для системы на 12 В в карточке указана максимальная мощность 120 Вт, для системы на 24 В — 240 Вт. Эти значения нельзя смешивать: напряжение блока питания, контроллера и светодиодной ленты должно совпадать, а фактическую суммарную мощность подключенной нагрузки необходимо рассчитывать отдельно.

Беспроводное управление осуществляется по RF 2,4 ГГц. В карточке товара указана совместимость с пультом 81798. Также предусмотрен сценарий управления через мобильное приложение при использовании Mi-light Wi-fi box (Miboxer). Пульт и Wi-Fi-шлюз следует рассматривать как отдельные компоненты, поскольку их наличие в комплекте контроллера не подтверждено.

Подключение и область применения

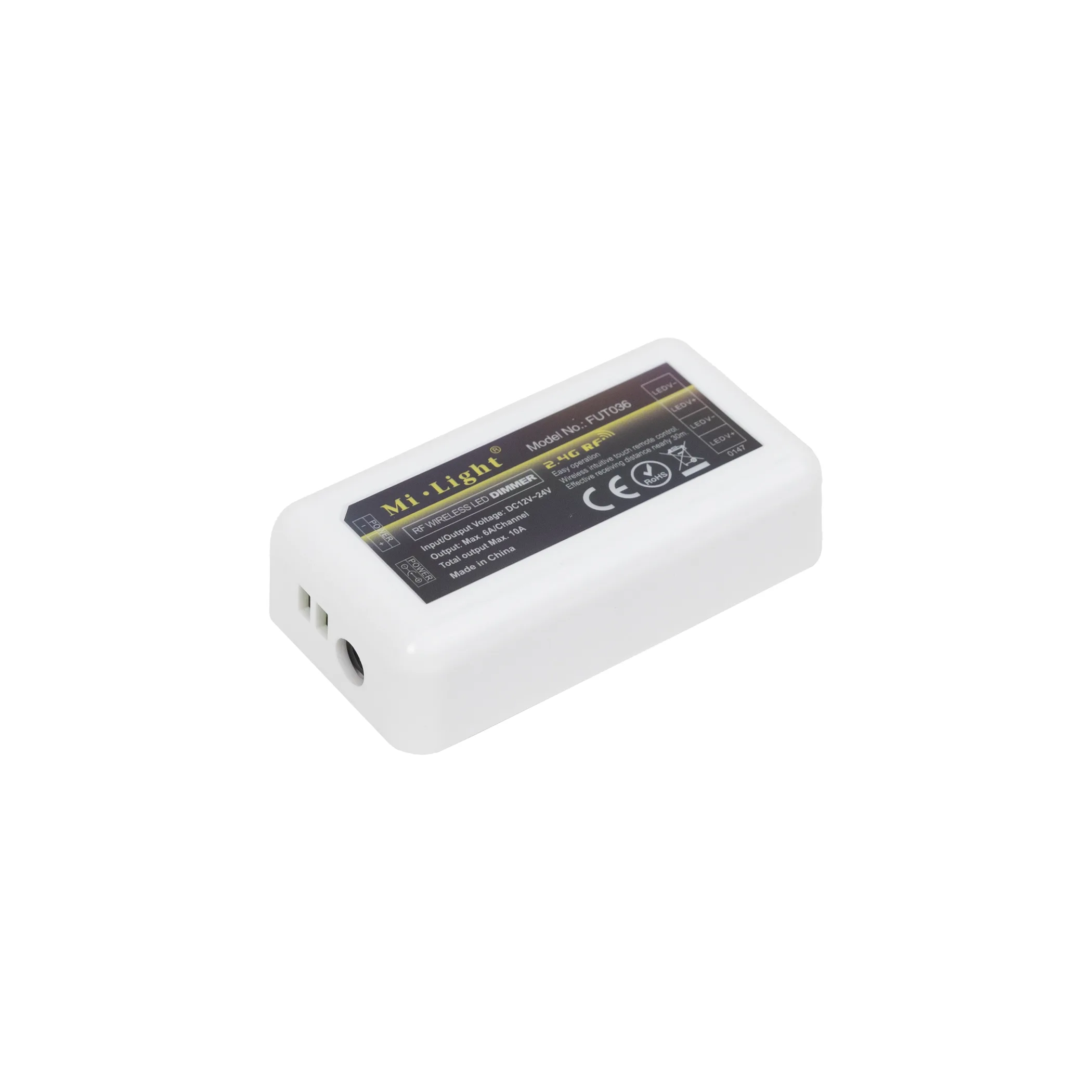

Со стороны блока питания подключение выполняется двухжильным проводом с линиями «+» и «−» либо через совместимый разъем mini-jack. В описании карточки упомянуты разъемы 113816 и 112839, однако перед покупкой необходимо уточнить, какой вариант требуется для конкретной схемы и приобретается ли разъем отдельно. Провода светодиодной ленты подключаются к выходному коннектору контроллера.

Степень защиты устройства — IP20. Это исполнение предназначено для сухих внутренних помещений и не предусматривает защиты от воды. Контроллер следует размещать там, где на него не попадут влага и конденсат, сохраняя при этом доступ для проверки соединений. Накладной формат позволяет расположить корпус внутри мебели или в технической зоне при условии безопасного размещения проводки.

Что проверить перед заказом

• Напряжение системы. Блок питания и лента должны работать от тех же 12 или 24 В, которые подаются на контроллер.
• Мощность нагрузки. Сложите мощность всех подключаемых отрезков ленты и не превышайте предел 120 Вт для 12 В или 240 Вт для 24 В.
• Тип светодиодной ленты. Сопоставьте количество проводов и назначение каналов ленты со схемой подключения контроллера.
• Способ управления. Для дистанционного управления проверьте совместимость пульта 81798, а для работы через приложение — наличие и совместимость Mi-light Wi-fi box.
• Тип соединений. Заранее определите, будет ли питание подключаться проводом с соблюдением полярности или через разъем mini-jack.
• Условия размещения. IP20 допускает применение только в сухой внутренней зоне без воздействия воды.

Характеристики

Итог

Контроллер AKS-81796 предназначен для двухканального управления светодиодной лентой в низковольтной системе 12 или 24 В. Он подходит для мебельной и интерьерной подсветки, когда требуется радиоуправление RF 2,4 ГГц, совместимость с пультом 81798 либо возможность построить Wi-Fi-сценарий через отдельный шлюз Miboxer. Для корректного выбора достаточно заранее сверить напряжение, мощность, схему ленты, управляющее устройство и способ подключения.
