Контроллер для светодиодной ленты RGB, с пультом, 12/24V, 216W/432W, GS

Контроллер RGB-ленты GS с пультом

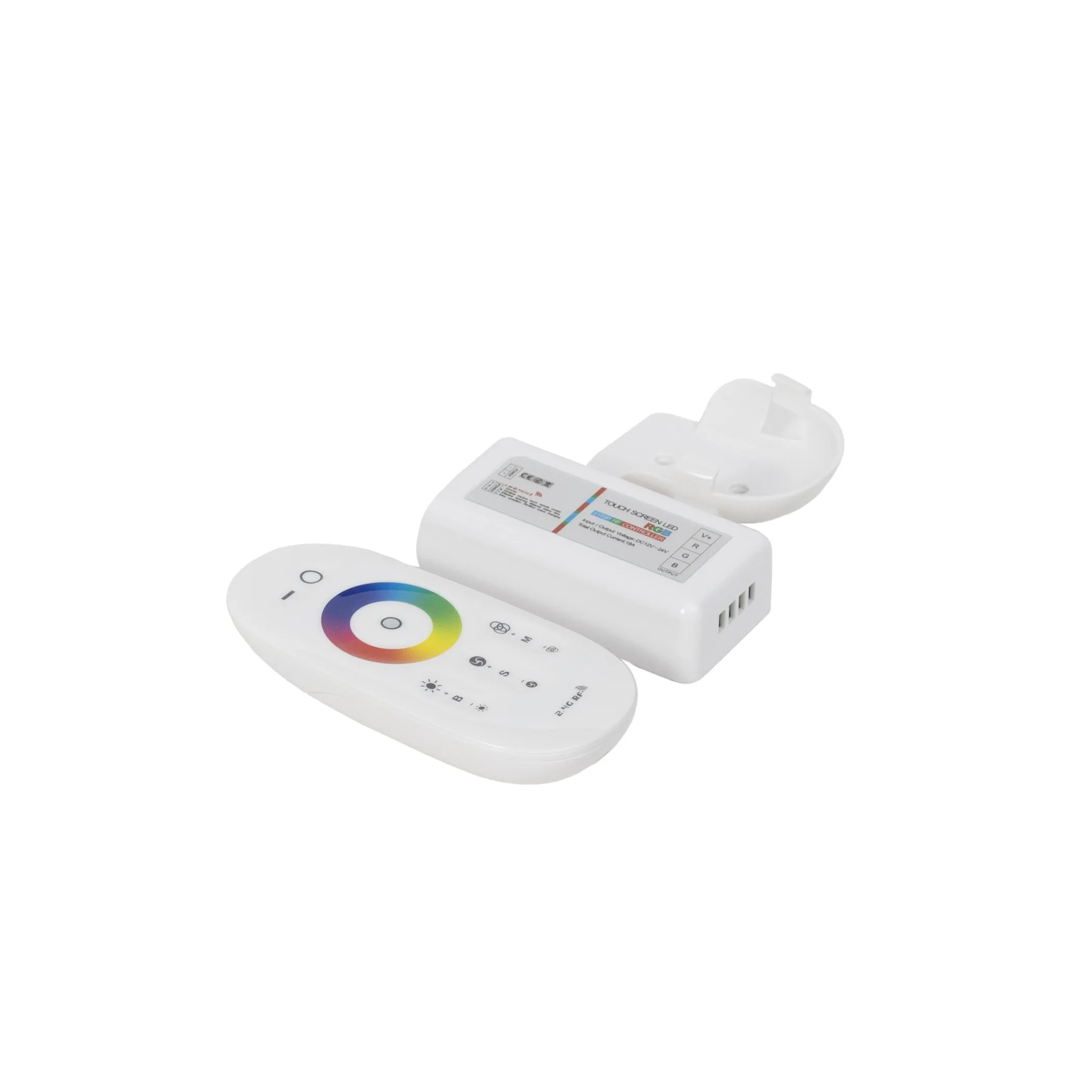

Контроллер GS, артикул AKS-112333, — это устройство управления многоцветной RGB-светодиодной лентой. В комплект входят контроллер и пульт: с их помощью можно выбирать цветовые режимы и запускать одну из 20 предусмотренных программ. Модель работает от постоянного напряжения 12–24 V DC и устанавливается в электрическую цепь между совместимым источником питания и RGB-лентой.

Такое решение подходит для мебельной подсветки, декоративного освещения ниш, шкафов, витрин и других интерьерных конструкций, где используется RGB-лента соответствующего напряжения. Контроллер относится к разделу мебельного освещения и помогает организовать управление цветной подсветкой без размещения отдельной проводной панели в постоянно доступном месте.

Основные параметры и возможности

Рабочее напряжение устройства составляет 12–24 V DC. В карточке указаны максимальная мощность 216 Вт для системы 12 В и 432 Вт для системы 24 В, а также ток 6 А на канал. Эти значения нельзя рассматривать отдельно друг от друга: при подборе необходимо учитывать напряжение конкретной ленты, ее потребление на метр, общую длину подключаемого участка и допустимую нагрузку всех элементов цепи.

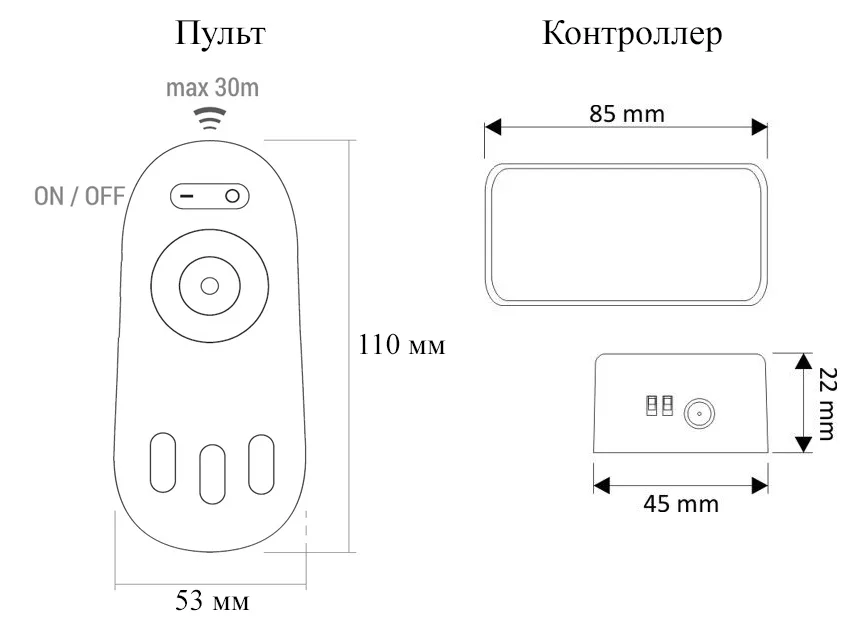

Размер корпуса контроллера составляет 85 × 45 × 23 мм, а размер пульта — 110 × 52 × 20 мм. Эти данные полезны при планировании места для накладного размещения устройства и доступа к соединениям. Цвет контроллера и пульта — белый. Класс IP20 означает, что модель рассчитана на использование в сухих внутренних помещениях и не предназначена для зон, где на оборудование могут попадать вода, конденсат или атмосферные осадки.

Заявленная дальность управления составляет до 30 м. Фактическое расстояние может зависеть от планировки помещения, перегородок, мебели, помех и расположения контроллера, поэтому при проектировании не следует считать максимальное значение гарантированным для любых условий. Один пульт рассчитан на управление одним контроллером.

Совместимость и ограничения

Модель предназначена именно для RGB-ленты. Совместимость с одноцветными, CCT, RGBW и RGB+CCT системами в доступных данных не подтверждена. До покупки нужно сравнить число и назначение контактов ленты, полярность, рабочее напряжение, схему подключения и форму разъемов. Источник питания должен соответствовать напряжению ленты и иметь достаточный запас мощности для выбранной длины подсветки.

Контроллер устанавливается после источника питания и перед светодиодной лентой. В описании карточки указано подключение питания двухжильным проводом с соблюдением полярности либо через показанный на фотографии круглый разъем, а провода ленты подключаются к выходному коннектору. Поскольку исполнение соединений может быть критично для совместимости, перед заказом рекомендуется сверить их с фотографиями товара и уже имеющимися компонентами. Наличие блока питания, ленты, дополнительных проводов и крепежа не подтверждено.

Что проверить перед заказом

• Тип ленты: требуется совместимая RGB-лента, а не одноцветная или лента другого типа управления.
• Напряжение: источник питания, контроллер и лента должны работать в одной системе — 12 либо 24 V DC.
• Нагрузка: рассчитайте суммарную мощность всей подключаемой ленты и не превышайте параметры контроллера.
• Контакты и разъемы: сопоставьте полярность, назначение каналов и физическое исполнение соединений.
• Место установки: предусмотрите сухое место внутри помещения, достаточно пространства для корпуса 85 × 45 × 23 мм и доступ для проверки проводов.
• Схема управления: учитывайте, что один пульт предназначен для одного контроллера.

Практические рекомендации

До подключения разложите все компоненты системы без окончательного крепления и еще раз проверьте маркировку контактов. Выполняйте соединения только при отключенном питании. После сборки сначала проведите короткую функциональную проверку: убедитесь, что все цветовые каналы работают корректно, провода закреплены надежно, а корпус и соединения не нагреваются необычным образом. Только после этого размещайте контроллер в подготовленном месте, не закрывая доступ к нему для обслуживания.

Для сопряжения, согласно инструкции в карточке, питание контроллера отключают, затем включают и в момент появления свечения LED удерживают кнопку S+ на пульте более трех секунд. Двойное мигание подсветки обозначает успешное сопряжение. Повторение процедуры используется для сброса связи, который обозначается девятью миганиями. При установке батареек рекомендуется не касаться кнопок пульта; если чувствительность сенсоров нарушилась, батарейки следует извлечь и установить заново.

Характеристики

Итог

Контроллер AKS-112333 подойдет для управления совместимой RGB-подсветкой на 12 или 24 V DC, если рассчитанная мощность и схема контактов соответствуют его параметрам. Основные аргументы при выборе — поддержка 20 программ, комплектный пульт, ток 6 А на канал и компактный корпус. Перед покупкой особенно важно проверить тип ленты, напряжение всей системы, суммарную нагрузку и исполнение разъемов.
