Контроллер для светодиодной ленты RGB SPI, с пультом, 12/24V, 72W/144W, AKS

Контроллер RGB SPI AKS 115366 с пультом

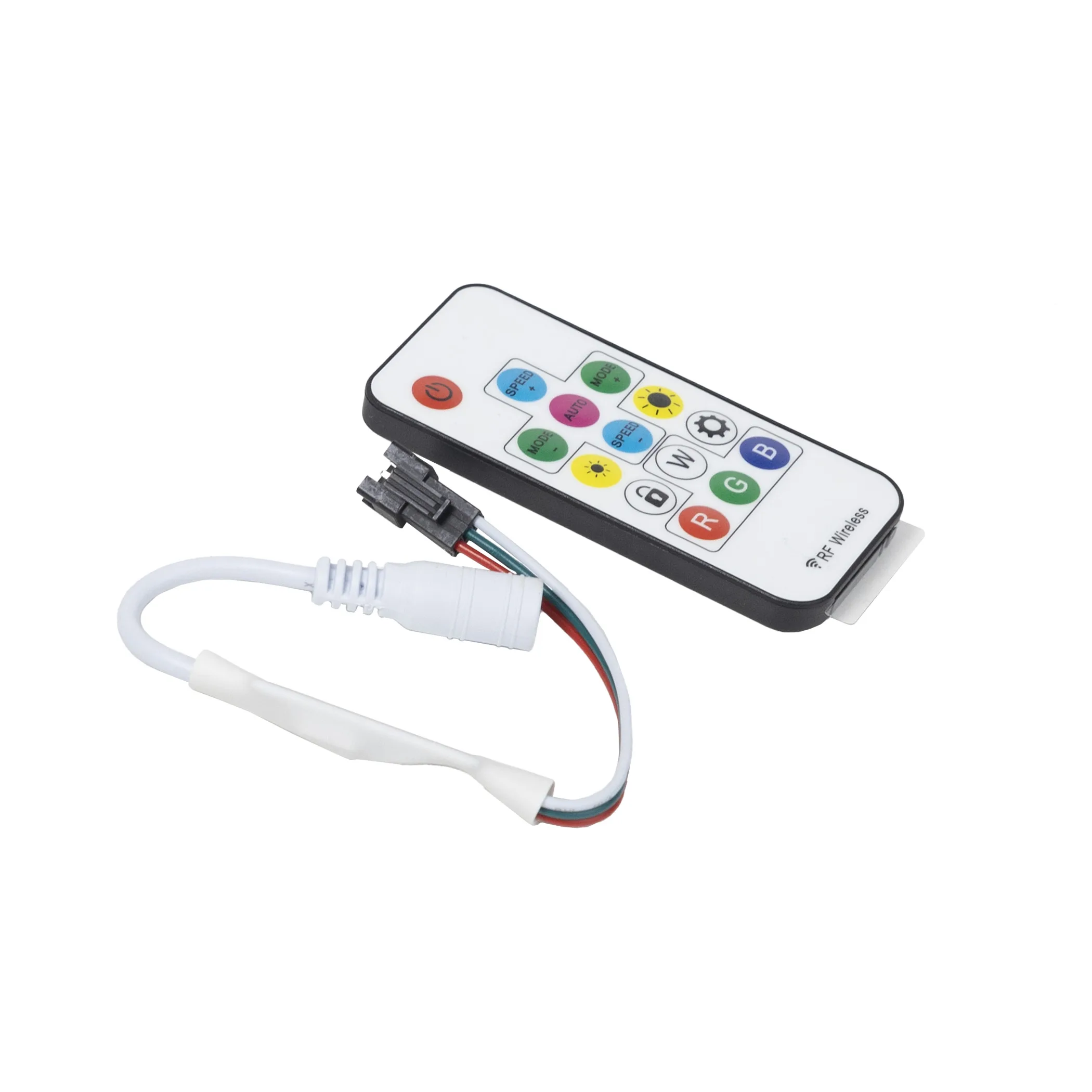

AKS 115366 — комплект управления адресной светодиодной лентой RGB SPI. В него входят контроллер и беспроводной пульт, рассчитанный на работу с одним контроллером. Устройство позволяет выбирать цвета, настраивать соответствие цветовых кнопок и запускать автоматическое переключение режимов. Это решение подходит для мебельной подсветки, декоративного освещения ниш, шкафов, витрин и других конструкций, если в проекте применяется совместимая RGB SPI лента.

Контроллер размещают между источником питания и светодиодной лентой. Его рабочий диапазон составляет 12–24 VDC, а заявленная максимальная мощность — 72/144 Вт. Производитель также указывает ток 6 А на канал. При подборе компонентов важно рассматривать контроллер как часть единой низковольтной системы: напряжение блока питания, ленты и контроллера должно совпадать, а суммарная нагрузка не должна превышать допустимое значение.

Назначение и сценарии применения

Модель предназначена именно для RGB SPI ленты, то есть для системы с цифровым управлением световыми эффектами. Наличие обозначения RGB у другой ленты само по себе не гарантирует совместимость: обычная аналоговая RGB-лента и адресная RGB SPI могут иметь разную схему управления и подключения. Перед покупкой следует проверить маркировку ленты, ее напряжение, назначение контактов, направление сигнала и требования изготовителя всей системы.

Белое накладное исполнение удобно для размещения контроллера в доступной сухой зоне внутри мебельной конструкции или рядом с подсветкой. Степень защиты IP20 не предполагает защиты от воды, поэтому устройство нельзя размещать там, где возможны брызги, конденсат или воздействие осадков. Для комплексного подбора блока питания, ленты, соединителей и элементов управления полезно сверить другие позиции раздела мебельного освещения.

Подключение и управление

По данным AKS, для соединения контроллера с источником питания применяются кабели с кодами 113816 или 112839. Их наличие в комплекте не подтверждено, поэтому нужный кабель и соответствие разъемов необходимо уточнить до заказа. Подключение выполняют только при отключенном питании, соблюдая схему и полярность конкретной ленты, блока питания и контроллера.

Пульт поддерживает привязку и отвязку от контроллера. Для настройки цветовых кнопок предусмотрен отдельный режим калибровки: после входа в него каналы R, G и B последовательно сопоставляют с фактическими цветами ленты, а затем сохраняют результат. Автоматическое переключение режимов запускается предусмотренной производителем командой кнопки Auto. Эти функции полезны при первом запуске, если цвета на пульте не совпадают с цветами подключенной ленты.

Что проверить перед заказом

• Тип ленты: требуется RGB SPI, а не только маркировка RGB.
• Напряжение: система должна работать в диапазоне 12–24 VDC; напряжения блока питания и ленты должны соответствовать друг другу.
• Нагрузка: суммарную мощность ленты следует сопоставить с пределом 72/144 Вт и оставить эксплуатационный запас по требованиям проекта.
• Разъемы и направление сигнала: проверьте распиновку, форму коннекторов и вход сигнала на ленте.
• Соединительный кабель: уточните необходимость позиций 113816 или 112839 и их совместимость с выбранным источником питания.
• Место установки: IP20 подходит только для сухой внутренней зоны без воздействия воды.

Характеристики

Итог

Контроллер AKS 115366 подойдет для сборки управляемой подсветки на базе совместимой ленты RGB SPI с питанием 12 или 24 VDC. Его стоит выбирать после проверки протокола ленты, рабочего напряжения, мощности, распиновки и требуемого соединительного кабеля. Такой подход позволит корректно согласовать контроллер, источник питания и светодиодную нагрузку без предположений о совместимости.
