Контроллер для светодиодной ленты SPI, 12/24V, 72/144W, AKS

Контроллер SPI-ленты AKS-115369

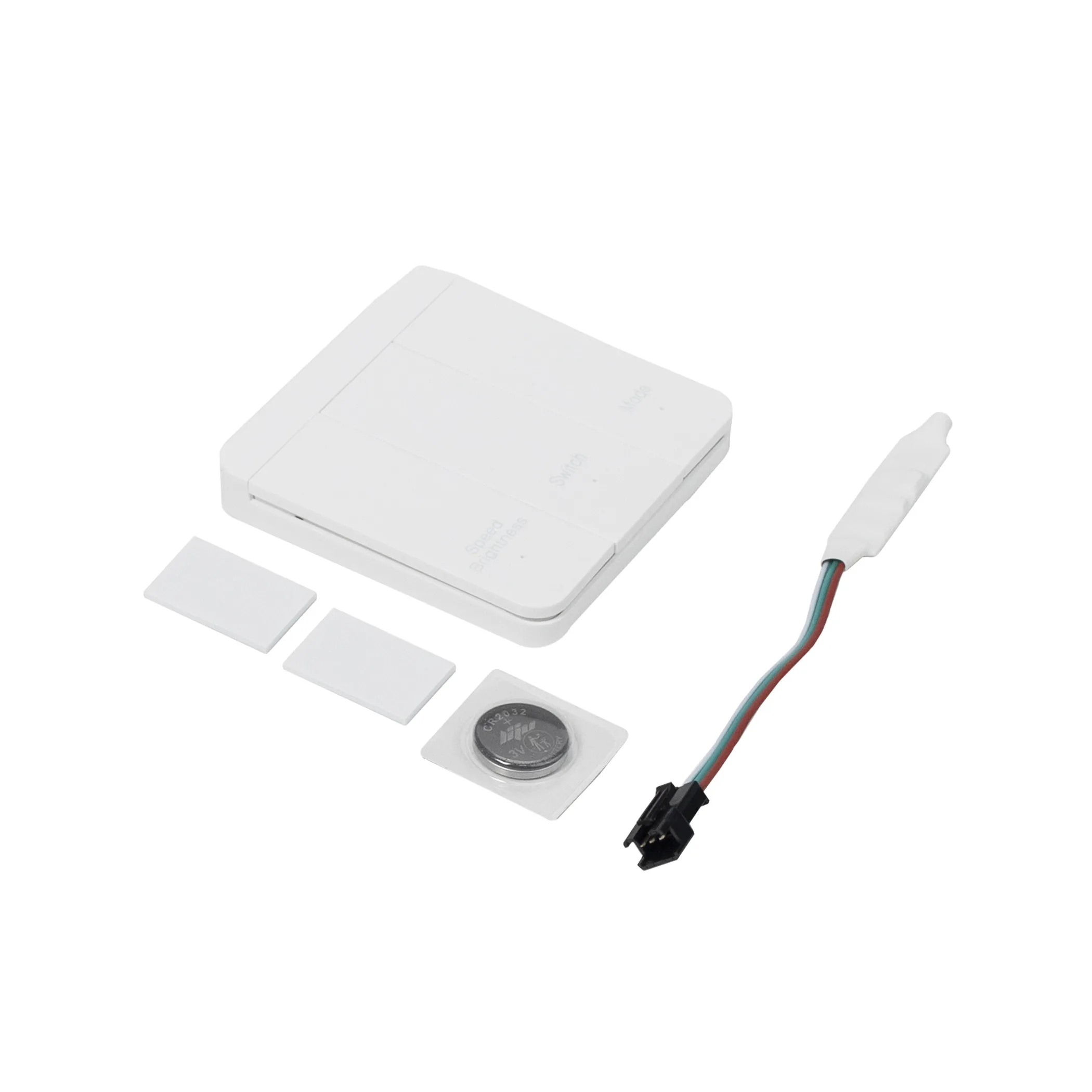

AKS-115369 — комплект контроллера и беспроводного пульта для управления адресной светодиодной лентой SPI. Такое устройство применяют в системах декоративного и мебельного освещения, где требуется не только включать подсветку, но и выбирать динамические эффекты, менять их скорость и регулировать яркость. Контроллер рассчитан на питание постоянным напряжением 12–24 V DC.

Модель подходит для организации подсветки мебели, витрин, ниш и других интерьерных конструкций при условии, что используемая адресная лента совместима с контроллером по протоколу, напряжению и схеме подключения. При подборе остальных компонентов удобно ориентироваться на раздел мебельного освещения, сопоставляя параметры ленты, блока питания и устройства управления.

Режимы и управление

Для контроллера заявлено 15 режимов работы и управление максимум 4096 пикселями. В описании модели указано, что для повышения плавности эффектов один пиксель разделяется на три точки, поэтому одна управляющая микросхема учитывается как три точки. Это важно учитывать при расчёте фактической длины и количества управляемых участков конкретной ленты.

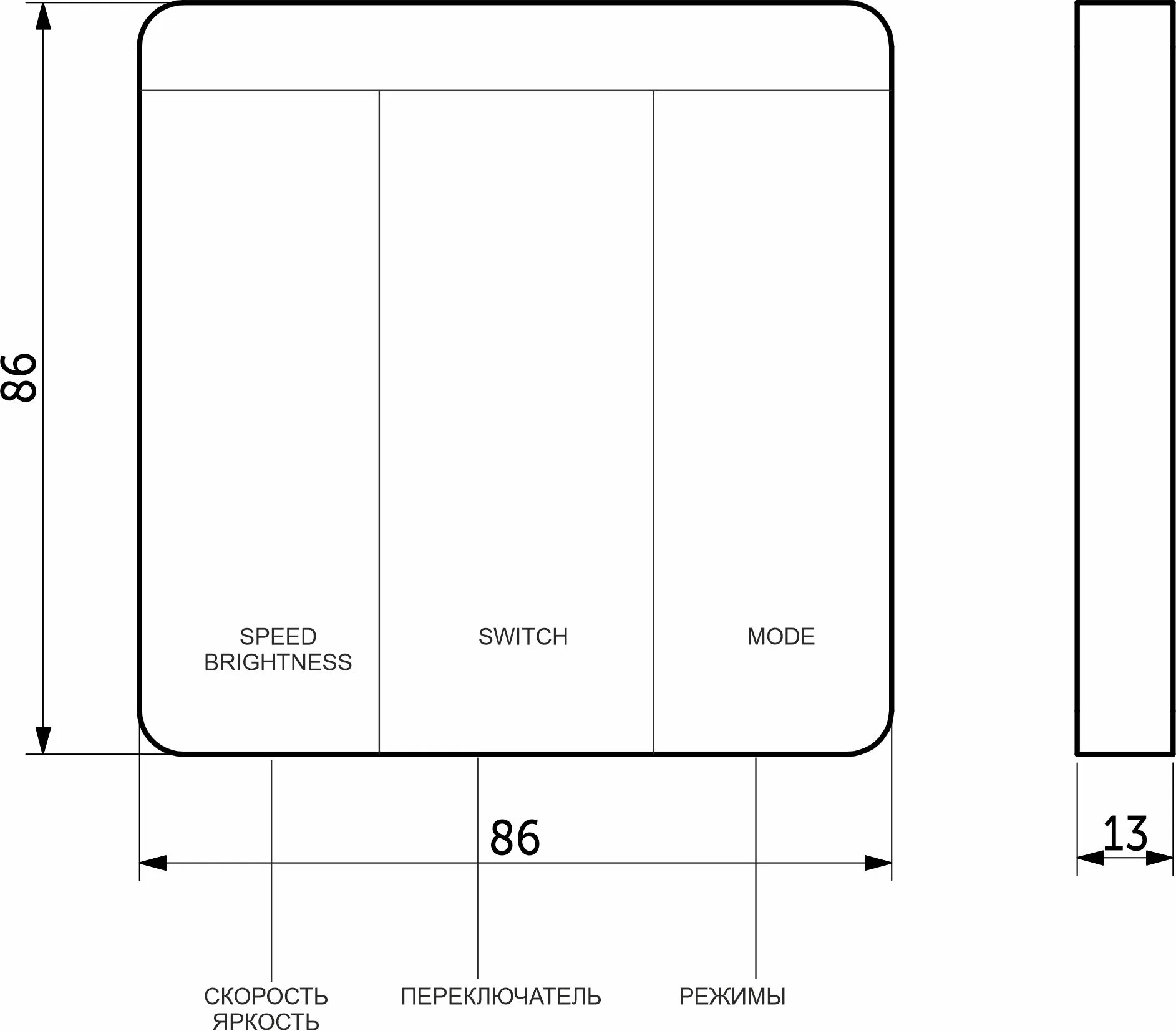

Пульт имеет три основные функции: изменение скорости или яркости, включение и выключение, выбор режима. При включённой ленте короткое нажатие кнопки регулировки меняет скорость — доступно 10 уровней. При выключенной ленте этой же кнопкой изменяется яркость, для которой указано 11 уровней. Пульт рассчитан на работу только с одним контроллером, поэтому модель не следует выбирать для одновременного независимого управления несколькими зонами без дополнительного оборудования.

Электрические параметры

Рабочий диапазон напряжения составляет 12–24 V DC, а в карточке указана сила тока 6 А на канал. Максимальная мощность зависит от напряжения питания: 72 Вт при 12 В и 144 Вт при 24 В. Блок питания следует подбирать по напряжению подключаемой ленты и её общей потребляемой мощности, предусматривая разумный эксплуатационный запас. Подавать на ленту или контроллер напряжение, не соответствующее их маркировке, нельзя.

Степень защиты устройства — IP20. Контроллер предназначен для сухих внутренних помещений и требует размещения без воздействия воды и конденсата. Место установки должно допускать осмотр соединений и не препятствовать нормальной работе оборудования.

Совместимость и ограничения

• Контроллер предназначен именно для адресной SPI-ленты; совместимость с обычной одноцветной или RGB-лентой без адресного управления не подтверждена.
• Точный перечень поддерживаемых управляющих микросхем в исходных данных не указан, поэтому обозначение IC и схему сигналов необходимо сравнить с документацией ленты.
• Максимум 4096 пикселей является заявленным пределом контроллера, но допустимая длина системы также зависит от потребления ленты, питания и качества передачи сигнала.
• Один пульт управляет одним контроллером.
• Блок питания и светодиодная лента не заявлены как часть комплекта.

Что проверить перед заказом

1. Напряжение ленты. Оно должно соответствовать диапазону контроллера 12–24 V DC и выходному напряжению блока питания.
2. Протокол управления. Сверьте тип SPI, маркировку управляющей микросхемы, количество сигнальных линий и порядок контактов.
3. Потребляемую мощность. Рассчитайте суммарную нагрузку всей ленты и не превышайте значения 72 Вт для 12 В или 144 Вт для 24 В.
4. Подключение. Сопоставьте контакты питания, общий провод и направление передачи данных с обозначениями на ленте и контроллере.
5. Условия размещения. Для исполнения IP20 выбирайте сухое место внутри помещения.

Характеристики

Итог

Контроллер AKS-115369 — решение для управления совместимой адресной SPI-лентой в сухом помещении. Его стоит выбрать, если системе подходят питание 12–24 V DC, предел мощности 72/144 Вт и управление максимум 4096 пикселями. До покупки особенно важно проверить микросхему и распиновку ленты: одного совпадения рабочего напряжения для гарантированной совместимости недостаточно.
