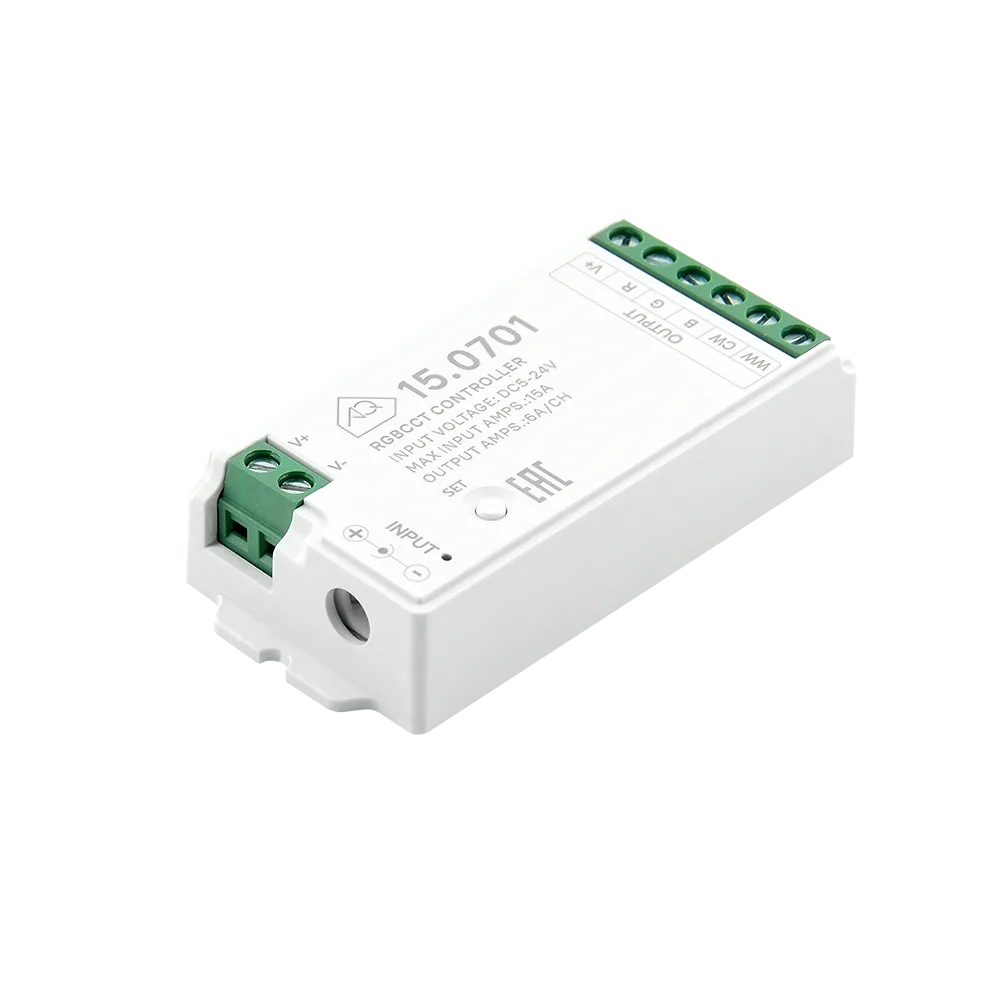

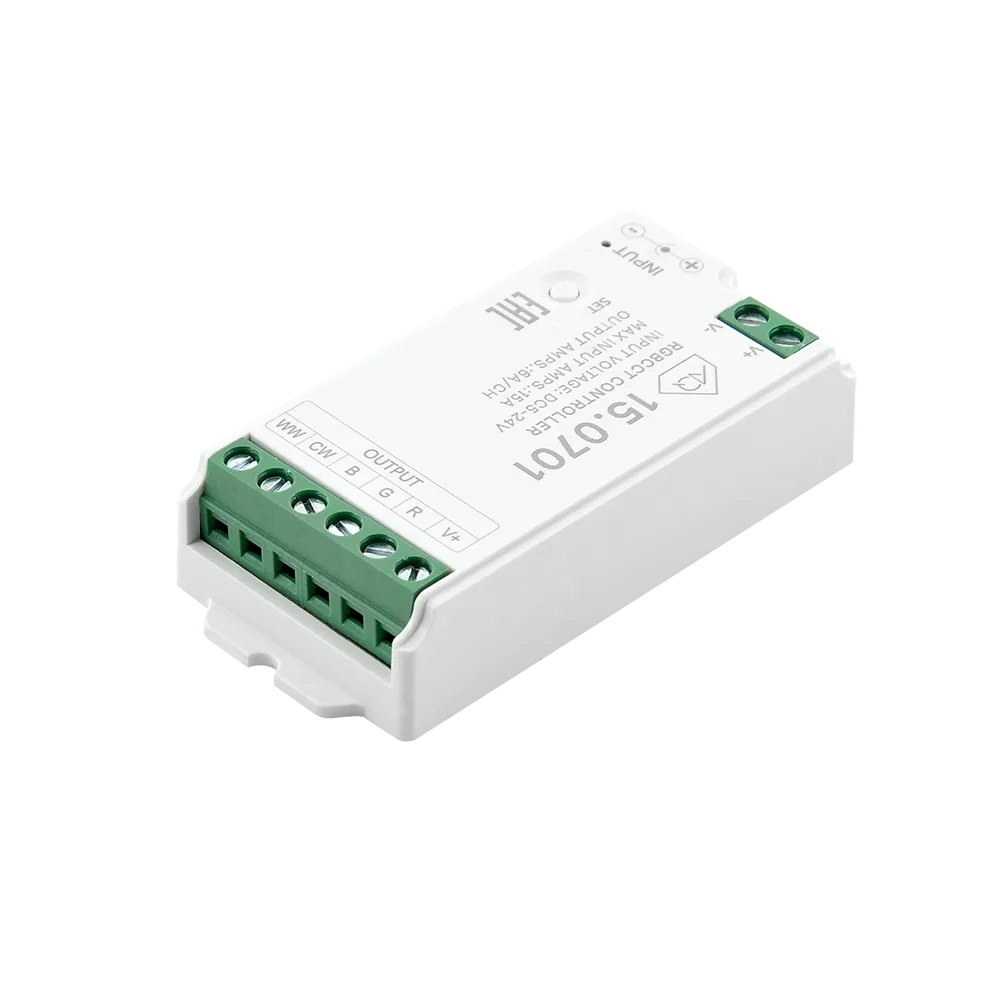

Контроллер AQ SWITCH для светодиодной ленты RGBCCT 12/24V 180/360W

Контроллер AQ SWITCH 15.0701 для светодиодной ленты

AQ SWITCH 15.0701 — контроллер с беспроводным пультом для настройки светодиодной подсветки. Он предназначен для систем с рабочим напряжением 12 или 24 В и поддерживает одноцветные, CCT, RGB, RGBW и RGBCCT ленты. Такая совместимость позволяет применять одну модель в разных проектах, однако фактически доступные функции всегда зависят от типа подключенной ленты.

Контроллер устанавливают в электрическую цепь после блока питания. Через него можно включать и настраивать подсветку, изменять яркость, выбирать цвет, регулировать цветовую температуру и запускать предусмотренные динамические режимы. Например, у одноцветной ленты доступно управление яркостью, а регулировка цветовой температуры возможна только при использовании ленты соответствующего типа.

Назначение и сценарии применения

Модель подходит для управления декоративным и функциональным освещением мебели, ниш, витрин и других интерьерных зон. Ее можно использовать там, где необходимо дистанционно менять параметры света без установки проводной панели управления. При подборе компонентов для шкафа, кухни или торгового оборудования контроллер можно рассматривать вместе с другими решениями раздела мебельное освещение, заранее согласовав напряжение и мощность всех частей системы.

Функция синхронизации позволяет управлять с одного пульта максимум четырьмя независимыми зонами. Это удобно, если подсветка разделена, например, между несколькими предметами мебели или участками помещения. Возможность объединения конкретных контроллеров и порядок назначения зон следует проверять по схеме и маркировке устройств до окончательного монтажа.

Напряжение и допустимая мощность

Для AQ SWITCH заявлена максимальная мощность 180 Вт в системе 12 В и 360 Вт в системе 24 В. Эти показатели нельзя менять местами: допустимая мощность связана с напряжением питания. Блок питания, контроллер и светодиодная лента должны быть рассчитаны на одно и то же напряжение.

Перед покупкой сложите мощность всех отрезков ленты, которые будут подключены к контроллеру, и сравните результат с его пределом для выбранного напряжения. Не следует подбирать устройство впритык к максимальному значению: практический запас определяется проектом, условиями охлаждения и рекомендациями производителей блока питания и ленты. Если расчет или схема вызывают сомнения, подключение лучше поручить специалисту.

Совместимость и ограничения

• Одноцветная лента — применяется для управления свечением и яркостью.
• CCT — позволяет настраивать яркость и цветовую температуру при наличии соответствующих каналов у ленты.
• RGB и RGBW — используются для настройки цвета; доступность отдельного белого канала зависит от типа ленты.
• RGBCCT — рассчитана на многоканальное управление цветом и цветовой температурой.

Указание поддерживаемого типа ленты само по себе не гарантирует совместимость с любым изделием. До заказа нужно проверить количество каналов и контактов, рабочее напряжение, общую мощность, назначение проводников и схему подключения. Не подтверждена возможность одновременно подключать к одной зоне ленты разных типов.

Контроллер не заменяет блок питания. Сведения о наличии блока питания, ленты, проводов и крепежа в комплекте отсутствуют, поэтому эти компоненты не следует считать частью поставки. Также не заявлены степень влагозащиты и пригодность для улицы или влажных помещений.

Что проверить перед заказом

1. Определите точный тип ленты: одноцветная, CCT, RGB, RGBW либо RGBCCT.
2. Убедитесь, что лента и блок питания рассчитаны на 12 или 24 В и используют одинаковое напряжение.
3. Рассчитайте суммарную мощность подключаемых отрезков и сопоставьте ее с пределом 180 Вт для 12 В либо 360 Вт для 24 В.
4. Сверьте количество каналов, контактов и назначение проводников со схемой контроллера и ленты.
5. Продумайте размещение корпуса так, чтобы он оставался доступен для проверки и обслуживания.
6. Если планируется несколько зон, уточните количество контроллеров и порядок их привязки к пульту.

Характеристики AQ SWITCH

Итог

AQ SWITCH 15.0701 подойдет для проекта, в котором требуется беспроводное управление одноцветной или многоканальной светодиодной лентой на 12 либо 24 В. Главные условия правильного выбора — совпадение типа ленты и числа каналов, единое напряжение всех компонентов и соблюдение допустимой мощности. Проверка этих параметров до заказа поможет подобрать контроллер без предположений о совместимости.
