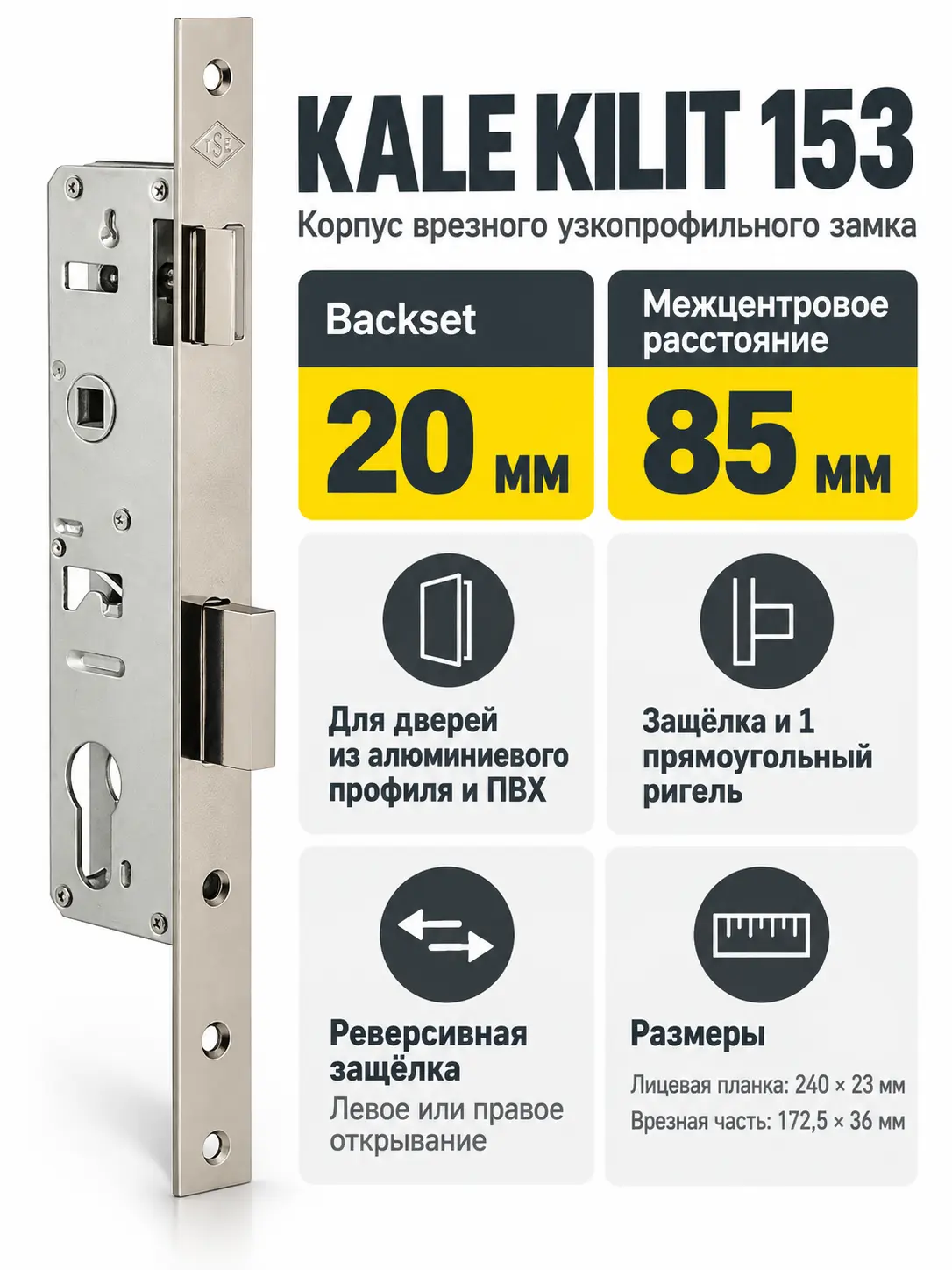

Корпус узкопрофильного замка с защёлкой 153 (20 mm) w b (никель)

Узкопрофильный замок KALE KILIT 153 с backset 20 мм

KALE KILIT 153 — корпус врезного замка для узкопрофильных дверей из алюминиевого профиля и ПВХ. Такая конструкция применяется там, где внутри профиля ограничено место для обычного дверного механизма: во входных группах, профильных дверях и калитках с подходящим посадочным пазом. Модификация сочетает защёлку под нажимную ручку и один прямоугольный запирающий ригель.

Ключевые посадочные параметры модели — удаление ключевого отверстия, или backset, 20 мм и межцентровое расстояние 85 мм. Межцентровое расстояние измеряется между осью квадрата ручки и осью профильного цилиндра. Эти размеры нельзя оценивать только по внешнему виду: даже похожие узкопрофильные корпуса могут отличаться расположением ручки, цилиндра, крепёжных отверстий и шириной лицевой планки.

Размеры и особенности конструкции

Лицевая планка цвета никель имеет длину 240 мм и ширину 23 мм. Высота врезной части корпуса составляет 172,5 мм, ширина — 36 мм. Реверсивная защёлка позволяет адаптировать механизм к левому или правому направлению открывания двери, однако перед установкой необходимо проверить ориентацию защёлки и убедиться, что её перенастройка выполняется без усилия и соответствует конструкции замка.

Корпус рассчитан на цилиндровый механизм секретности. Профильный цилиндр, дверные ручки, квадрат и ответную часть следует подбирать с учётом толщины двери, установленной фурнитуры и геометрии профиля. Цилиндр и ручки в комплект не входят. Не переносите параметры старого цилиндра на новый комплект автоматически: его общая длина и распределение сторон должны соответствовать толщине профиля и накладок.

Совместимость и выбор

Модель подходит не ко всем профильным дверям. Для замены существующего механизма снимите размеры старого корпуса и сравните backset, межцентровое расстояние, длину и ширину планки, габариты врезной части, расположение крепёжных точек, форму ригеля и защёлки. Особенно важно убедиться, что корпус шириной 36 мм помещается внутри профиля без контакта с армированием, стеклопакетом или другими внутренними элементами.

При подборе новой дверной системы удобно сравнить KALE KILIT 153 с другими моделями в разделе дверных замков: близкое назначение не означает одинаковые посадочные размеры. Для прямой замены приоритет имеют точные замеры и совпадение геометрии, а не только бренд или внешний вид планки.

Что проверить перед заказом

• Backset: от торца лицевой планки до оси цилиндра должно быть 20 мм.
• Межцентровое расстояние: между осью ручки и осью цилиндра должно быть 85 мм.
• Лицевая планка: посадочное место должно соответствовать размеру 240 × 23 мм.
• Корпус: доступное пространство внутри профиля должно вмещать врезную часть 172,5 × 36 мм.
• Сторона открывания: проверьте требуемое положение реверсивной защёлки.
• Дополнительная фурнитура: отдельно подберите цилиндр, ручки, квадрат, ответную часть и подходящий крепёж.

Характеристики KALE KILIT 153

Практическая рекомендация

KALE KILIT 153 стоит выбирать как замену или основу нового узкопрофильного комплекта только при совпадении всех посадочных параметров. До монтажа выполните пробное совмещение без силовой доработки профиля, проверьте свободный ход защёлки и ригеля, а также их точное попадание в ответную часть. Правильно подобранные цилиндр, ручка и ответная планка обеспечат корректную совместную работу механизма.
