Корпус узкопрофильного замка с защёлкой 153 (25 mm) w b (никель)

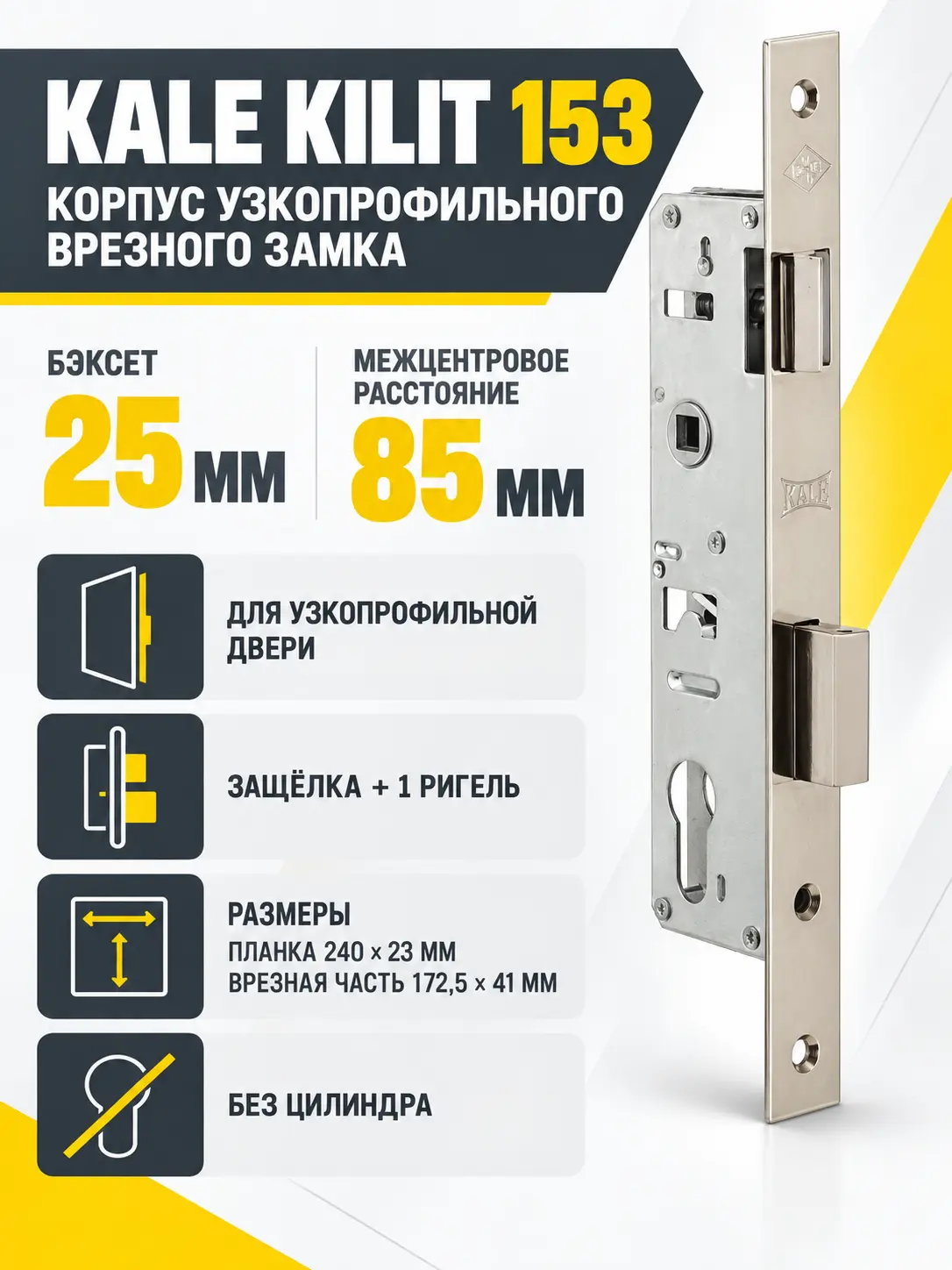

Узкопрофильный замок KALE KILIT 153 с бэксетом 25 мм

KALE KILIT 153 — корпус врезного цилиндрового замка с защёлкой, рассчитанный на установку в узкопрофильную дверь. Такая конструкция объединяет подпружиненную защёлку для удержания полотна в закрытом положении и один выдвижной ригель для запирания двери цилиндровым механизмом. Модель подходит для случаев, когда посадочное место требует узкого корпуса, межцентрового расстояния 85 мм и удаления ключевого отверстия 25 мм.

Замок можно рассматривать для калитки или профильной двери только после проверки геометрии профиля и существующей врезки. Общее назначение изделия не означает универсальной совместимости: при подборе важны не только серия и внешний вид, но и положение осей ручки и цилиндра, глубина корпуса, размеры лицевой планки и доступное пространство внутри профиля.

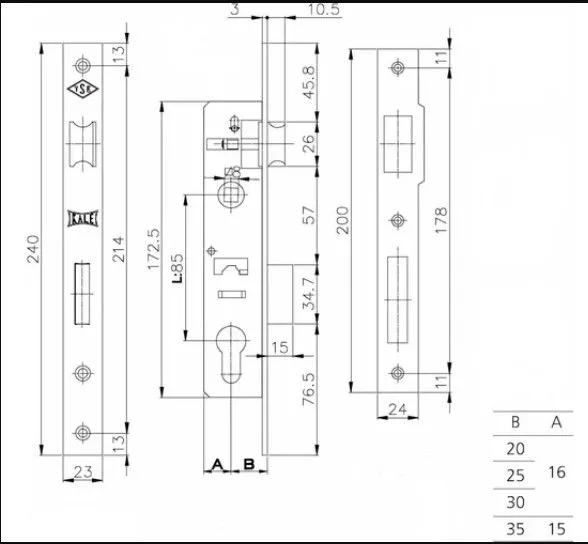

Размеры и конструкция

Бэксет модели составляет 25 мм. Это расстояние от лицевой планки до оси цилиндрового механизма — один из основных параметров замены замка. Межцентровое расстояние между осями ручки и цилиндра равно 85 мм. Лицевая планка имеет длину 240 мм и ширину 23 мм, а врезная часть корпуса — высоту 172,5 мм и ширину 41 мм. Перед покупкой каждый из этих размеров следует сопоставить со старым замком или подготовленным посадочным местом.

Корпус изготовлен из оцинкованной стали. Ригель выполнен из цинкового сплава, а защёлка — из латуни. Цвет лицевой части обозначен как никель. В конструкции предусмотрен один ригель. Цилиндр не входит в комплект, поэтому механизм секретности подбирается отдельно с учётом толщины двери, расположения корпуса и используемых накладок.

Подбор совместимых элементов

Для сборки дверного узла потребуются совместимые ручки и цилиндровый механизм. При подборе ручек ориентируйтесь на межцентровое расстояние 85 мм и расположение крепёжных отверстий. Длину цилиндра определяйте по фактической толщине профиля и накладок: после установки цилиндр не должен чрезмерно выступать за их поверхность или мешать работе замка.

Ответную часть выбирают по форме рамы и положению защёлки с ригелем. Также проверьте направление закрывания полотна и возможность корректной ориентации защёлки. Другие совместимые решения для дверного узла представлены в разделе дверных замков, где удобно сопоставить тип механизма и основные посадочные параметры.

Что проверить перед заказом

• бэксет существующего замка — для этой модели он равен 25 мм;
• межцентровое расстояние между ручкой и цилиндром — 85 мм;
• размер лицевой планки — 240 × 23 мм;
• размер доступного паза под корпус — не менее размеров врезной части 172,5 × 41 мм с учётом монтажных допусков;
• положение защёлки и ригеля относительно ответной части;
• длину цилиндра, параметры ручек, накладок и крепежа для конкретной двери.

Если замок приобретается на замену, надежнее снять старый корпус и измерить его по основным осям. Совпадение только ширины планки или общего назначения недостаточно. Не растачивайте профиль до полной проверки размеров нового изделия: изменение посадочного места может усложнить точную установку и регулировку двери.

Характеристики KALE KILIT 153

Итог

Корпус KALE KILIT 153 с бэксетом 25 мм предназначен для узкопрофильного дверного узла с межцентровым расстоянием 85 мм. Модель стоит выбирать по точному совпадению посадочных размеров: планка 240 × 23 мм и врезная часть 172,5 × 41 мм. Отдельный подбор цилиндра позволяет учесть толщину конкретной двери и используемые накладки, а предварительная сверка геометрии поможет избежать лишней доработки профиля.
